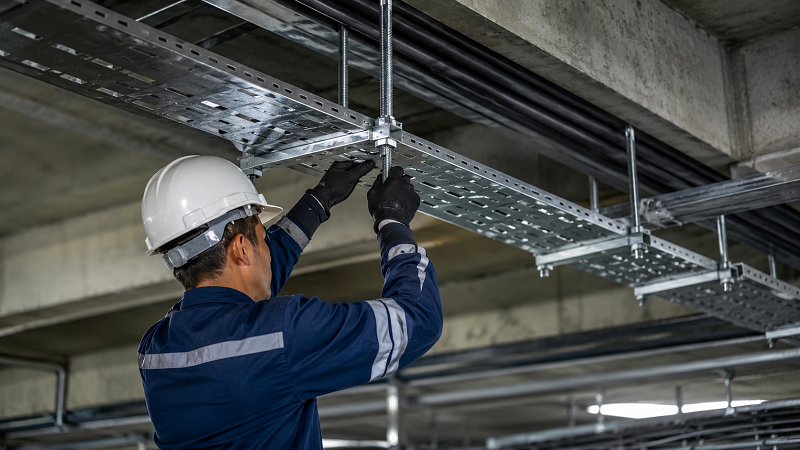

Dalam sistem manajemen kabel modern, keberhasilan instalasi tidak hanya ditentukan oleh kualitas cable tray atau cable ladder yang digunakan. Salah satu komponen yang sering dianggap sederhana namun memiliki peran vital adalah hanger rod kabel tray.
Hanger rod berfungsi sebagai elemen penyangga yang menjaga kestabilan jalur kabel sekaligus memastikan beban instalasi dapat didistribusikan secara aman ke struktur bangunan. Kesalahan dalam pemasangan hanger rod dapat menyebabkan tray melendut, deformasi struktur, hingga meningkatkan risiko kerusakan kabel dalam jangka panjang.
Bagi kontraktor, engineer, konsultan MEP, procurement, maupun owner industri, memahami cara pasang hanger rod kabel tray sesuai standar industri merupakan langkah penting untuk menghasilkan instalasi kabel yang aman, kuat, dan memiliki umur pakai panjang.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Apa Itu Hanger Rod Kabel Tray ?
Definisi Hanger Rod dalam Sistem Cable Support
Hanger rod adalah batang ulir atau threaded rod yang digunakan untuk menggantung dan menopang sistem cable tray, cable ladder, maupun berbagai jenis support system lainnya pada struktur bangunan.
Komponen ini umumnya dipasang menggunakan anchor bolt yang terhubung ke balok beton, struktur baja, atau plafon bangunan.
Definisi singkat:
Hanger rod kabel tray adalah batang ulir penyangga yang digunakan untuk menopang jalur kabel agar tetap stabil, aman, dan mampu menahan beban instalasi sesuai desain engineering.
Fungsi Hanger Rod pada Instalasi Kabel Tray
Dalam praktik industri, hanger rod memiliki beberapa fungsi penting:
- Menopang berat cable tray dan kabel.
- Menjaga posisi jalur kabel tetap stabil.
- Mengurangi risiko deformasi tray.
- Membantu distribusi beban ke struktur bangunan.
- Memudahkan pengaturan elevasi instalasi kabel.
Tanpa support system yang tepat, performa keseluruhan sistem manajemen kabel dapat menurun secara signifikan.
Material Hanger Rod yang Umum Digunakan
Pemilihan material harus disesuaikan dengan kondisi lingkungan proyek.
Material yang paling umum digunakan meliputi:
Galvanis Electroplated
Cocok untuk area indoor dengan tingkat korosi rendah.
Hot Dip Galvanize
Direkomendasikan untuk area industri, outdoor, atau lingkungan dengan kelembapan tinggi.
Stainless Steel
Digunakan pada area dengan tingkat korosi ekstrem seperti industri makanan, farmasi, petrokimia, dan wilayah pesisir.
Pemilihan material yang tepat akan memengaruhi umur pakai support system secara keseluruhan.
Mengapa Pemasangan Hanger Rod Harus Sesuai Standar Industri ?
Banyak kegagalan sistem kabel sebenarnya bukan disebabkan oleh kualitas tray, melainkan akibat support yang tidak dirancang dengan benar.
Menjamin Keamanan Instalasi Kabel
Jalur kabel industri sering menanggung beban yang cukup besar.
Beban tersebut berasal dari:
- Kabel tenaga
- Kabel kontrol
- Kabel instrumentasi
- Kabel komunikasi
Pemasangan hanger rod yang tepat membantu memastikan seluruh beban dapat ditahan secara aman.
Mencegah Tray Melendut
Tray yang melendut dapat menyebabkan:
- Perubahan posisi kabel
- Penumpukan beban tidak merata
- Kerusakan struktur tray
- Penurunan estetika instalasi
Karena itu, posisi support harus mengikuti rekomendasi desain dan standar teknis.
Menjaga Umur Pakai Sistem
Instalasi yang sesuai standar akan mengurangi tegangan mekanis pada tray maupun support bracket.
Hasilnya, umur pakai sistem menjadi lebih panjang dan kebutuhan maintenance dapat ditekan.
Memenuhi Persyaratan Proyek
Sebagian besar proyek industri mensyaratkan instalasi mengikuti standar tertentu seperti:
- PUIL
- IEC
- NEMA VE 2
- Standar MEP proyek
- Spesifikasi owner
Kepatuhan terhadap standar ini menjadi bagian penting dalam proses inspeksi dan commissioning.
Komponen yang Dibutuhkan Sebelum Memasang Hanger Rod Kabel Tray
Sebelum memulai pekerjaan, pastikan seluruh material telah tersedia.
Material Utama
- Hanger rod atau threaded rod
- Anchor bolt
- Nut dan washer
- Support bracket
- C-channel support
- Cable tray
- Cable ladder
Peralatan Pendukung
- Bor beton
- Waterpass
- Meteran
- Kunci pas
- Gerinda
- Marker
Checklist Sebelum Instalasi
✓ Drawing jalur kabel tersedia
✓ Material support sesuai spesifikasi
✓ Struktur bangunan telah diperiksa
✓ Jalur kabel telah ditentukan
✓ Alat kerja lengkap
✓ Tim instalasi memahami metode pemasangan
Persiapan yang baik akan mengurangi potensi kesalahan selama proses pemasangan.
Persiapan Sebelum Memasang Hanger Rod Kabel Tray
Memahami Drawing dan Layout Jalur Kabel
Setiap proyek memiliki desain yang berbeda.
Sebelum pemasangan, pastikan tim memahami:
- Rute kabel
- Titik support
- Elevasi tray
- Titik crossing utilitas lain
Kesalahan membaca drawing sering menjadi penyebab pekerjaan ulang di lapangan.
Menghitung Beban Instalasi
Perhitungan beban merupakan tahap yang tidak boleh dilewatkan.
Beberapa parameter yang perlu diperhitungkan:
- Berat cable tray
- Berat kabel saat penuh
- Faktor keamanan
- Beban tambahan masa depan
Menentukan Jarak Antar Support
Jarak support memengaruhi kemampuan tray dalam menahan beban.
Semakin besar beban, semakin pendek jarak antar support yang diperlukan.
Memastikan Struktur Bangunan Memadai
Struktur tempat anchor dipasang harus mampu menerima beban dari sistem tray dan kabel.
Hal ini penting terutama pada proyek retrofit atau renovasi bangunan lama.
Cara Pasang Hanger Rod Kabel Tray Sesuai Standar Industri
Langkah 1 – Menentukan Titik Pemasangan Support
Gunakan drawing dan alat ukur untuk menentukan posisi support.
Pastikan titik pemasangan:
- Sejajar dengan jalur kabel
- Tidak mengganggu utilitas lain
- Memiliki akses maintenance yang memadai
Penandaan yang akurat akan mempermudah proses berikutnya.
Langkah 2 – Memasang Anchor Bolt
Lakukan pengeboran sesuai diameter anchor yang digunakan.
Setelah itu:
- Bersihkan lubang bor.
- Pasang anchor bolt.
- Kencangkan sesuai spesifikasi pabrikan.
- Lakukan pengecekan kekuatan anchor.
Anchor yang tidak terpasang sempurna dapat menyebabkan kegagalan support system.
Langkah 3 – Memasang Hanger Rod
Pasang threaded rod pada anchor yang telah terpasang.
Perhatikan beberapa hal berikut:
- Pastikan posisi vertikal.
- Gunakan mur pengunci.
- Sesuaikan panjang rod dengan elevasi tray.
Waterpass sangat membantu memastikan posisi rod tetap lurus.
Langkah 4 – Memasang Support Bracket atau C-Channel
Setelah hanger rod terpasang, langkah berikutnya adalah memasang support bracket.
Support harus:
- Rata
- Sejajar
- Stabil
Kesalahan alignment pada tahap ini akan memengaruhi keseluruhan jalur kabel.
Langkah 5 – Memasang Cable Tray
Tempatkan cable tray atau cable ladder di atas support.
Kemudian:
- Sambungkan antar tray.
- Pasang baut pengikat.
- Kencangkan seluruh koneksi.
Pastikan tidak ada bagian tray yang mengalami puntiran atau kemiringan berlebihan.
Langkah 6 – Pemeriksaan Akhir
Lakukan inspeksi menyeluruh terhadap:
- Kekencangan baut
- Alignment tray
- Posisi support
- Jarak antar support
- Kondisi grounding
Tahap ini sangat penting sebelum sistem mulai digunakan.
Jarak Ideal Hanger Rod pada Instalasi Kabel Tray
Salah satu pertanyaan yang paling sering muncul adalah mengenai jarak support yang tepat.
Jawabannya tergantung pada jenis tray dan beban yang ditanggung.
Referensi Umum Jarak Support
| Jenis Tray | Jarak Support |
|---|---|
| Wire Mesh Tray | 1 – 1,5 meter |
| Perforated Tray | 1,5 – 2 meter |
| Cable Tray Standar | 1,5 – 2 meter |
| Cable Ladder | 2 – 3 meter |
| Heavy Duty Cable Ladder | Berdasarkan perhitungan engineering |
Perlu diingat bahwa angka tersebut hanya referensi umum.
Perhitungan aktual harus mempertimbangkan:
- Load capacity
- Ukuran tray
- Jenis kabel
- Kondisi lingkungan
Kesalahan yang Sering Terjadi Saat Memasang Hanger Rod Kabel Tray
Salah Menghitung Beban
Banyak instalasi gagal karena hanya memperhitungkan berat tray tanpa memperhitungkan berat kabel saat kondisi penuh.
Menggunakan Diameter Rod yang Tidak Sesuai
Diameter rod yang terlalu kecil dapat mengurangi kemampuan support menahan beban.
Jarak Support Terlalu Jauh
Semakin panjang bentangan, semakin besar risiko tray mengalami lendutan.
Anchor Tidak Terpasang Maksimal
Anchor yang longgar merupakan salah satu penyebab utama kegagalan sistem support.
Tidak Memperhatikan Grounding
Grounding merupakan bagian penting dari keselamatan instalasi kabel.
Pastikan tray dan support system terhubung dengan sistem grounding yang sesuai standar.
Tips Agar Instalasi Hanger Rod Lebih Kuat dan Tahan Lama
Gunakan Material Berkualitas
Kualitas material sangat menentukan performa jangka panjang.
Pilih material yang sesuai dengan lingkungan proyek.
Pilih Finishing yang Tepat
Pilihan finishing yang umum digunakan:
- Galvanis
- Hot dip galvanize
- Powder coating
Setiap finishing memiliki keunggulan tersendiri tergantung lokasi instalasi.
Perhatikan Load Capacity
Jangan hanya mempertimbangkan kebutuhan saat ini.
Sisakan kapasitas untuk ekspansi sistem kabel di masa depan.
Lakukan Inspeksi Berkala
Pemeriksaan rutin membantu mendeteksi:
- Korosi
- Baut longgar
- Deformasi tray
- Kerusakan support bracket
Memilih Hanger Rod dan Cable Tray yang Tepat untuk Proyek Industri
Setiap proyek memiliki kebutuhan berbeda.
Beberapa faktor yang perlu diperhatikan:
Lingkungan Instalasi
Apakah area indoor, outdoor, atau lingkungan korosif.
Kapasitas Beban
Semakin besar jumlah kabel, semakin tinggi kebutuhan load capacity.
Jenis Tray
Pilihan umum meliputi:
- Cable tray
- Perforated tray
- Cable ladder
Material dan Finishing
Material yang tepat akan meningkatkan umur pakai dan menekan biaya maintenance.
Mengapa Kualitas Cable Tray dan Support System Sangat Penting ?
Dalam proyek industri, sistem manajemen kabel merupakan investasi jangka panjang.
Produk berkualitas memberikan berbagai keuntungan:
- Keamanan instalasi lebih baik
- Umur pakai lebih panjang
- Maintenance lebih rendah
- Tampilan instalasi lebih rapi
- Risiko downtime lebih kecil
Karena itu, pemilihan produk tidak seharusnya hanya mempertimbangkan harga awal.
Solusi Cable Tray dan Support System Berkualitas dari CV. Fawwaz Abadi
Sebagai perusahaan yang fokus pada manufaktur dan penyediaan sistem manajemen kabel industri, CV. Fawwaz Abadi menyediakan berbagai produk untuk kebutuhan proyek skala kecil hingga besar.
Produk yang tersedia meliputi:
- Cable Tray
- Perforated Tray
- Cable Ladder
- Support Bracket
- Hanger Rod System
- Aksesoris Instalasi Kabel
Dengan dukungan tim berpengalaman, CV. Fawwaz Abadi membantu kontraktor, engineer, konsultan MEP, dan owner industri mendapatkan solusi yang sesuai dengan kebutuhan teknis maupun spesifikasi proyek.
Selain menyediakan produk berkualitas, tim kami juga siap memberikan konsultasi terkait pemilihan material, desain support system, hingga rekomendasi spesifikasi berdasarkan kondisi lapangan.
Kesimpulan
Memahami cara pasang hanger rod kabel tray sesuai standar industri merupakan langkah penting dalam menciptakan sistem instalasi kabel yang aman, kuat, dan tahan lama. Hanger rod bukan sekadar komponen pendukung, tetapi bagian vital yang menentukan kestabilan seluruh jalur kabel.
Mulai dari pemilihan material, perhitungan beban, penentuan jarak support, hingga proses pemasangan dan inspeksi akhir, setiap tahapan harus dilakukan dengan memperhatikan standar teknis yang berlaku.
Dengan menggunakan produk cable tray, cable ladder, support bracket, dan hanger rod berkualitas, proyek dapat memperoleh sistem manajemen kabel yang lebih andal, aman, serta memiliki umur operasional yang panjang. Untuk kebutuhan produk dan konsultasi teknis terkait sistem cable support industri, CV. Fawwaz Abadi siap menjadi partner terpercaya untuk berbagai kebutuhan proyek Anda.
