Pada data center dan gedung komersial, ruang di bawah raised floor bukan sekadar ruang kosong. Area tersebut dapat digunakan untuk mengatur kabel power, data, komunikasi, dan berbagai utilitas lain yang membutuhkan jalur terstruktur.
Salah satu solusi yang dapat dipertimbangkan adalah floor duct baja, terutama ketika proyek membutuhkan jalur kabel yang memiliki konstruksi kuat, rapi, mudah diakses, dan dapat disesuaikan dengan layout bawah lantai.
Namun, istilah heavy duty perlu dipahami secara tepat. Floor duct yang kuat untuk membawa beban kabel tidak otomatis berarti seluruh konstruksinya dapat digunakan sebagai struktur penahan rack server. Beban rack tetap harus diperhitungkan melalui desain raised floor, pedestal, stringer, dan struktur bangunan.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Apa Itu Floor Duct Baja ?

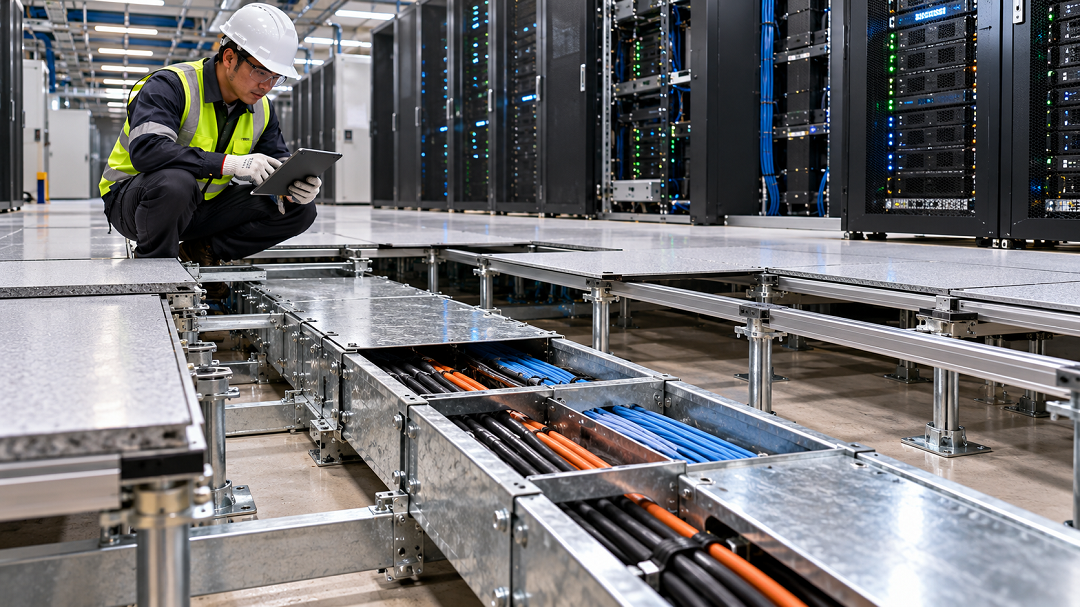

Floor duct baja adalah jalur atau saluran berbahan baja yang digunakan untuk mengatur dan melindungi kabel pada area tertentu, termasuk instalasi di bawah lantai.
Dalam konfigurasi raised floor, sistem ini dapat membantu membuat jalur kabel lebih terarah dibandingkan membiarkan kabel langsung berada di ruang plenum.
Raised floor memang sering digunakan untuk menyediakan ruang teknis bagi cable management, utilitas, dan airflow. Pada data center, pengaturan kabel yang baik juga penting karena ruang bawah lantai dapat menjadi bagian dari jalur distribusi udara.
Fungsi Floor Duct pada Raised Floor
Floor duct dapat digunakan untuk:
- Mengatur jalur kabel power.
- Menata kabel data dan komunikasi.
- Membantu menjaga kabel tetap berada pada jalur yang ditentukan.
- Memudahkan inspeksi dan maintenance.
- Mendukung perubahan atau ekspansi jalur kabel.
Konfigurasi aktual harus disesuaikan dengan layout raised floor dan kebutuhan proyek.
Perbedaan Floor Duct, Cable Tray, dan Cable Trench
Ketiganya sama-sama dapat digunakan untuk mengelola jalur kabel, tetapi konstruksinya berbeda.
Cable tray biasanya merupakan sistem cable support yang dipasang pada support tertentu, sedangkan floor duct lebih menyerupai saluran jalur kabel. Cable trench merupakan konstruksi jalur yang dapat menjadi bagian dari struktur atau lantai dan membutuhkan desain sipil/arsitektural yang berbeda.
Karena itu, engineer perlu menentukan sistem berdasarkan kondisi ruang, elevasi, akses maintenance, jenis kabel, serta kebutuhan beban.
Mengapa Floor Duct Baja Dibutuhkan di Data Center ?
Data center memiliki kepadatan kabel yang tinggi dan kebutuhan operasional yang ketat. Power cable, network cable, fiber optic, dan jalur komunikasi harus diatur agar tidak menjadi kumpulan kabel yang sulit ditelusuri.
Eaton dalam panduan underfloor cable management menekankan pentingnya perencanaan jalur kabel, termasuk pemisahan kabel telekomunikasi dan power serta mempertimbangkan pengaruh routing kabel terhadap airflow.
Menata Kabel Power dan Data
Floor duct dapat membantu menciptakan jalur yang lebih terstruktur. Pada proyek dengan beberapa jenis kabel, engineer dapat menentukan jalur terpisah atau menggunakan divider sesuai kebutuhan desain.
Pemisahan jalur perlu mempertimbangkan jenis kabel, potensi interferensi, persyaratan proyek, serta akses maintenance.
Melindungi Jalur Kabel Bawah Lantai
Konstruksi baja memberikan perlindungan fisik terhadap kabel dibandingkan kabel yang dibiarkan langsung di atas slab.
Namun, tingkat perlindungan tetap bergantung pada desain duct, cover, sambungan, finishing, dan metode pemasangan.
Mempermudah Maintenance
Raised floor memberikan akses ke ruang bawah lantai dengan cara membuka panel tertentu. Karena itu, jalur kabel harus dirancang agar teknisi dapat melakukan inspeksi, penambahan, maupun perubahan kabel tanpa menciptakan hambatan yang tidak perlu.
Apakah Floor Duct Baja Bisa Menahan Beban ?
Ini merupakan salah satu aspek paling penting sebelum memilih floor duct baja heavy duty.
Jawabannya bergantung pada beban apa yang dimaksud.
Beban Cable Pathway
Floor duct harus memiliki kapasitas yang sesuai dengan berat kabel dan konfigurasi pemasangannya. Engineer perlu mempertimbangkan jumlah kabel, berat kabel per meter, dimensi duct, material, ketebalan, support, dan metode anchoring.
Beban Teknisi dan Maintenance
Jika terdapat kemungkinan komponen duct menerima beban aktivitas maintenance, kemampuan strukturalnya harus ditentukan berdasarkan desain dan pengujian produk. Jangan mengasumsikan semua floor duct aman diinjak hanya karena menggunakan baja.
Beban Rack Server
Beban rack server merupakan persoalan yang berbeda.
Rack server dan equipment data center dapat memiliki beban yang sangat tinggi. ASHRAE mencatat bahwa structural strength merupakan pertimbangan utama pada raised floor data center dan equipment cabinet modern dapat memiliki beban jauh lebih tinggi dibandingkan cabinet generasi lama.
Karena itu, floor duct sebaiknya tidak dianggap sebagai pengganti struktur raised floor. Jika duct berada di bawah area rack, posisi duct, pedestal, stringer, dan jalur beban harus dikoordinasikan agar tidak mengganggu load path.
Spesifikasi Floor Duct Baja untuk Heavy Duty
Sebelum meminta quotation, kontraktor sebaiknya menyiapkan spesifikasi teknis.
Material dan Ketebalan Baja
Material dan ketebalan menentukan karakteristik mekanis serta ketahanan terhadap lingkungan. Pilihan finishing seperti galvanis atau coating tertentu juga perlu disesuaikan dengan lokasi pemasangan.
Dimensi dan Cable Capacity
Tentukan:
- Lebar duct.
- Tinggi/depth duct.
- Panjang section.
- Jumlah kabel.
- Diameter kabel.
- Cable fill.
- Kebutuhan spare capacity.
Perencanaan kapasitas sejak awal penting agar jalur tidak cepat penuh ketika data center mengalami ekspansi.
Support dan Load Distribution
Kekuatan sistem tidak hanya berasal dari material duct. Support, bracket, anchoring, span, sambungan, dan distribusi beban ikut menentukan performanya.
Karena itu, spesifikasi RFQ sebaiknya mencantumkan metode pemasangan dan kondisi support, bukan hanya ukuran duct.
Cover dan Akses Maintenance
Cover dapat dipertimbangkan apabila proyek membutuhkan perlindungan tambahan terhadap kabel atau lingkungan di sekitarnya.
Namun, cover juga perlu dipertimbangkan terhadap akses maintenance, ventilasi, clearance, dan kebutuhan inspeksi.
Finishing dan Perlindungan Korosi
Untuk area indoor yang terkontrol, kebutuhan finishing dapat berbeda dengan area yang memiliki kelembapan atau risiko korosi lebih tinggi.
Pilihan material dan coating harus mengikuti kondisi lingkungan serta spesifikasi proyek.
Floor Duct Baja vs Cable Tray untuk Raised Floor
Tidak ada satu solusi yang selalu paling tepat.
Floor duct dapat menarik ketika proyek membutuhkan jalur kabel berbentuk saluran dengan konfigurasi tertentu.
Cable tray lebih umum digunakan sebagai cable support system yang modular dan dapat dikombinasikan dengan berbagai fitting serta support.
Untuk data center, keputusan sebaiknya mempertimbangkan ketinggian ruang bawah raised floor, jumlah kabel, kebutuhan akses, airflow, serta rencana ekspansi.
ASHRAE mengingatkan bahwa cable tray dan utilitas lain yang ditempatkan dalam ruang plenum harus diperhitungkan terhadap kebutuhan airflow.

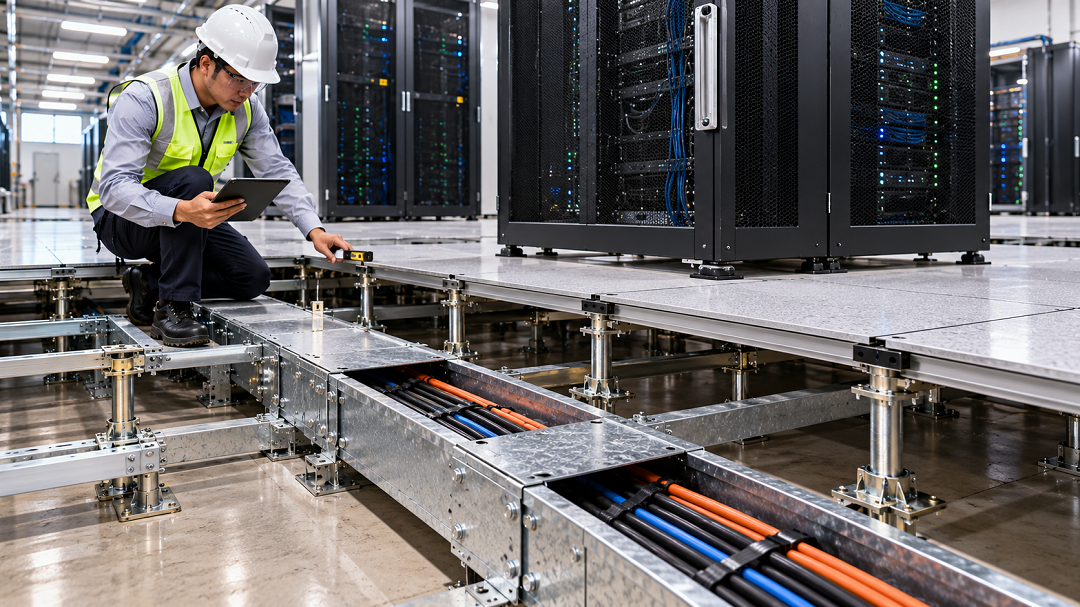

Pertimbangan Khusus untuk Data Center
Pemisahan Kabel Power dan Data
Power dan telecommunications/data sebaiknya direncanakan dengan pemisahan yang sesuai kebutuhan engineering. Eaton juga menempatkan separation antara telecommunications dan power sebagai salah satu prinsip dalam perencanaan underfloor cable pathway.
Pengaruh terhadap Airflow
Jika ruang bawah raised floor digunakan sebagai bagian dari sistem distribusi udara, cable pathway tidak boleh dirancang tanpa mempertimbangkan airflow.
Terlalu banyak kabel atau struktur yang tidak terkoordinasi dapat mengurangi ruang efektif untuk distribusi udara.
Clearance terhadap Pedestal dan Floor Panel
Floor duct harus dikoordinasikan dengan pedestal, stringer, access panel, floor tile, PDU, rack, serta utilitas lainnya.
Future Expansion
Jangan mendesain jalur hanya berdasarkan jumlah kabel saat commissioning pertama. Data center dapat mengalami penambahan rack dan kabel sehingga kapasitas cadangan perlu dipertimbangkan sejak tahap desain.
Cara Memilih Produsen Floor Duct Baja
Untuk proyek komersial atau data center, supplier sebaiknya dinilai dari kemampuan engineering dan manufakturnya, bukan hanya harga per meter.
Kemampuan Fabrikasi Custom
Layout raised floor sering memiliki kondisi berbeda-beda. Kemampuan custom fabrication dapat membantu menyesuaikan dimensi, sambungan, cover, dan konfigurasi tertentu.
Konsistensi Material dan Dimensi
Produksi dalam jumlah besar membutuhkan konsistensi ketebalan, dimensi, finishing, dan kualitas sambungan.
Support dan Fitting
Pengadaan sebaiknya tidak hanya menghitung main duct. Cover, connector, bracket, support, divider, fastener, dan komponen transisi perlu dihitung sebagai satu sistem.
Dokumen Teknis dan Quality Control
Kontraktor dapat meminta drawing, material specification, datasheet, informasi load capacity, finishing specification, serta dokumen quality control sesuai kebutuhan proyek.
CV. Fawwaz Abadi memiliki lini produk cable tray, cable ladder, wire mesh, serta kemampuan fabrikasi berdasarkan kebutuhan proyek. Untuk kebutuhan cable management heavy duty, informasi mengenai produsen kabel tray CV. Fawwaz Abadi dapat digunakan sebagai referensi awal supplier evaluation.
FAQ
Apa itu floor duct baja ?
Floor duct baja adalah jalur atau saluran berbahan baja yang digunakan untuk mengatur dan melindungi kabel, termasuk pada area bawah raised floor.
Apakah floor duct baja cocok untuk data center ?
Dapat digunakan apabila desainnya sesuai dengan kebutuhan cable management, clearance, maintenance, airflow, dan spesifikasi data center.
Apakah floor duct baja bisa diinjak ?
Tidak boleh diasumsikan demikian. Kemampuan menerima beban orang atau aktivitas maintenance harus berdasarkan desain dan rating produk. Floor duct juga berbeda fungsi dengan struktur raised floor.
Apakah floor duct dapat menahan beban rack server ?
Tidak secara otomatis. Beban rack harus diperhitungkan melalui struktur raised floor dan load path bangunan. Posisi floor duct harus dikoordinasikan agar tidak mengganggu struktur penopang rack.
Lebih baik floor duct atau cable tray ?
Tergantung kebutuhan proyek. Evaluasi harus mencakup layout, jenis kabel, ruang bawah lantai, airflow, akses maintenance, support, dan kebutuhan ekspansi.
Apa saja data yang diperlukan untuk meminta quotation ?
Sediakan drawing, dimensi duct, material, ketebalan, finishing, jumlah, jenis dan jumlah kabel, kebutuhan cover, metode support, lokasi proyek, serta target pengiriman.
Kesimpulan
Floor duct baja dapat menjadi solusi untuk mengatur jalur kabel bawah raised floor pada data center dan gedung komersial, khususnya ketika proyek membutuhkan sistem cable management yang kuat, rapi, dan terkoordinasi.
Namun, istilah heavy duty harus diterjemahkan berdasarkan data engineering. Kapasitas menahan cable load berbeda dengan kemampuan menerima beban injakan atau beban rack server. Untuk aplikasi data center, floor duct harus dikoordinasikan dengan raised floor, pedestal, stringer, airflow, cable routing, dan struktur penahan equipment.
Untuk kebutuhan proyek, CV. Fawwaz Abadi dapat menjadi salah satu opsi untuk konsultasi kebutuhan sistem cable management dan fabrikasi berdasarkan spesifikasi. Tim engineering dan procurement dapat menyiapkan drawing, BOQ, cable schedule, ukuran, material, ketebalan, serta kebutuhan quantity agar proses evaluasi dan quotation lebih akurat.
Jika proyek Anda membutuhkan floor duct baja heavy duty untuk raised floor, kirimkan spesifikasi atau drawing proyek kepada CV. Fawwaz Abadi untuk mendiskusikan konfigurasi material, dimensi, support, dan kebutuhan fabrikasinya.
