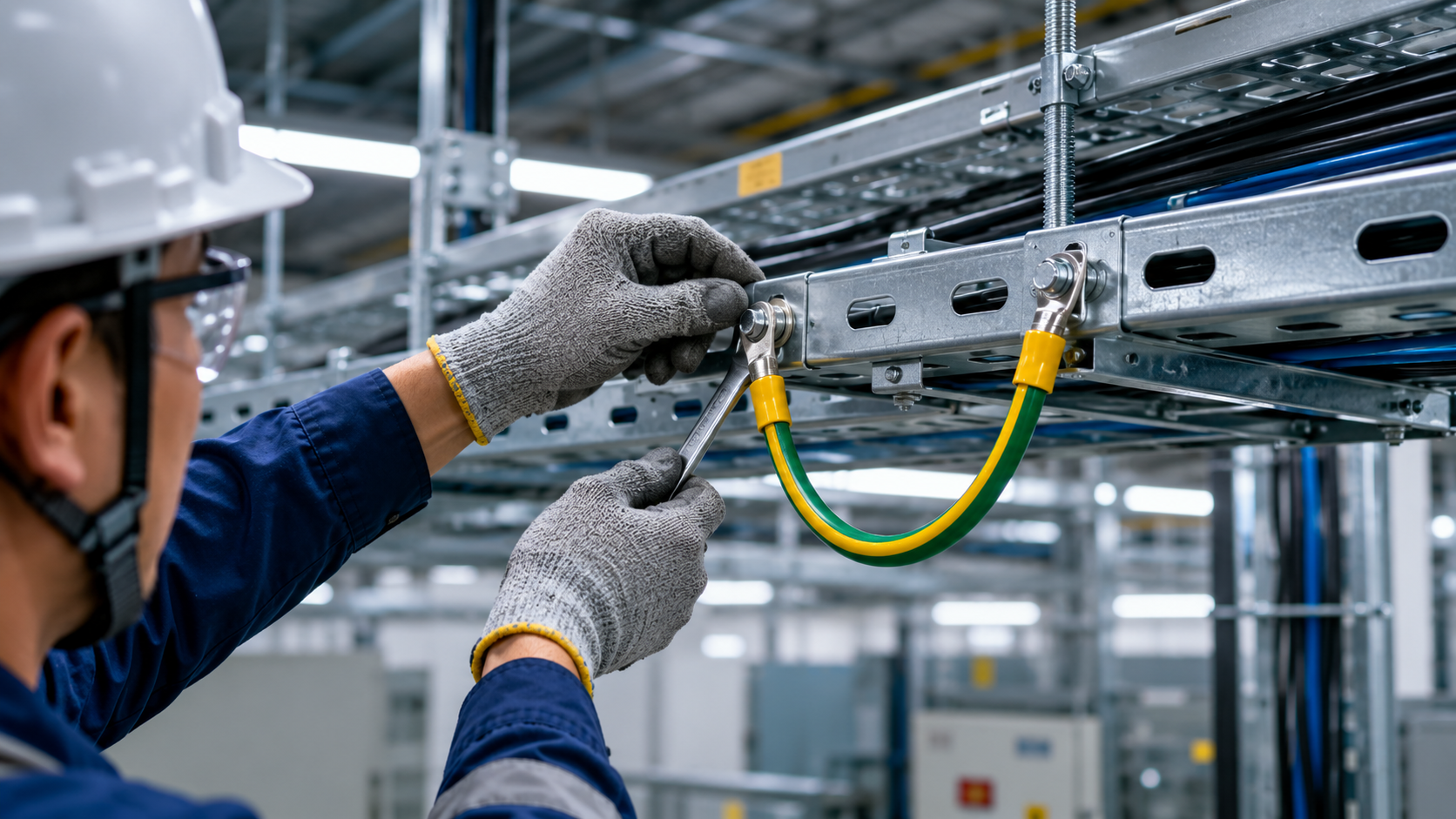

Pemasangan Grounding Bonding Jumper Kabel Tray Tepat

Dalam sistem distribusi listrik modern, perhatian sering kali terfokus pada pemilihan cable tray, ukuran kabel, dan kapasitas beban instalasi. Namun, ada satu komponen penting yang kerap diabaikan padahal berpengaruh besar terhadap keselamatan: grounding bonding jumper kabel tray.

Pada instalasi industri, cable tray dan cable ladder berbahan logam bukan hanya berfungsi sebagai penyangga jalur kabel, tetapi juga dapat menjadi jalur aliran arus gangguan (fault current). Jika sistem grounding tidak dirancang dengan baik, risiko sengatan listrik, kerusakan equipment, hingga potensi kebakaran dapat meningkat.

Karena itu, pemasangan grounding bonding jumper kabel tray yang tepat bukan sekadar memenuhi standar teknis, melainkan investasi penting untuk menjaga reliability dan safety sistem elektrikal.

---

---

---

Mengapa Grounding pada Kabel Tray Tidak Boleh Diabaikan ?

Banyak proyek sudah menggunakan tray industri berkualitas dengan material galvanis, hot dip galvanize, atau powder coating, tetapi lupa memastikan kontinuitas grounding antar segmen tray.

Padahal, tray logam biasanya terdiri dari banyak sambungan:

• Joint plate
• Elbow
• Reducer
• Tee
• Expansion joint

Setiap sambungan memiliki potensi menambah resistansi.

Masalah semakin besar ketika ada:

• Lapisan coating terlalu tebal
• Baut longgar
• Korosi
• Kontak metal tidak sempurna

Kondisi ini bisa menghambat aliran arus gangguan menuju tanah.

---

Apa Itu Grounding Bonding Jumper Kabel Tray ?

Grounding bonding jumper kabel tray adalah konduktor penghubung antar segmen tray logam yang berfungsi menjaga kontinuitas listrik sehingga arus fault dapat mengalir dengan aman menuju sistem grounding.

Definisi singkat untuk featured snippet:

Grounding bonding jumper kabel tray adalah kabel penghubung antar tray logam untuk memastikan kontinuitas grounding dan meningkatkan proteksi instalasi listrik.

Secara sederhana, bonding jumper bertindak sebagai “jembatan listrik” antar bagian tray.

Tujuan utamanya:

• Menjaga electrical continuity
• Mengurangi beda potensial
• Menyediakan jalur fault current
• Mendukung proteksi breaker

Tanpa bonding yang baik, sistem proteksi bisa terlambat merespons gangguan.

---

Fungsi Utama Bonding Jumper pada Sistem Tray

Dalam praktik lapangan, bonding jumper memiliki beberapa fungsi kritikal.

Menjaga Kontinuitas Grounding

Setiap sambungan tray berpotensi menciptakan resistansi.

Bonding jumper memastikan semua bagian tray tetap terhubung secara elektrik.

Mengalirkan Fault Current

Saat terjadi gangguan isolasi, arus fault membutuhkan jalur dengan impedansi rendah.

Bonding jumper membantu menyediakan jalur tersebut.

Semakin rendah resistansi, semakin cepat proteksi bekerja.

Mengurangi Risiko Electric Shock

Tray logam yang tidak ter-ground dengan baik dapat menyimpan beda potensial berbahaya.

Ini dapat membahayakan:

• Teknisi
• Operator
• Maintenance crew

Karena itu, grounding yang baik melindungi manusia sekaligus equipment.

---

Mengapa Pemasangan Bonding Jumper Sangat Penting ?

Secara mekanis, dua tray yang tersambung baut belum tentu memiliki koneksi listrik ideal.

Beberapa faktor penyebabnya:

• Cat isolatif
• Powder coating
• Oksidasi
• Kotoran pada area kontak

Tray dengan finishing powder coating memang unggul dari sisi estetika dan proteksi korosi, tetapi area sambungannya harus diperhatikan ekstra.

Pada tray galvanis maupun hot dip galvanize, lapisan zinc juga dapat memengaruhi resistansi kontak jika pemasangan tidak tepat.

---

Kapan Kabel Tray Membutuhkan Bonding Jumper ?

Tidak semua sambungan selalu membutuhkan bonding tambahan, tetapi dalam banyak proyek industri, pemasangan sangat disarankan.

Bonding jumper umumnya diperlukan ketika:

• Tray memiliki banyak sambungan
• Jalur tray sangat panjang
• Ada expansion joint
• Area memiliki vibrasi tinggi
• Instalasi berada di lingkungan heavy-duty

Area kritikal meliputi:

• Manufacturing plant
• Chemical plant
• Power plant
• Data center
• Oil & gas facility

Pada lingkungan ini, reliability sistem grounding sangat krusial.

---

Komponen dalam Sistem Grounding Kabel Tray

Pemasangan grounding bonding jumper kabel tray melibatkan beberapa komponen utama.

Grounding Conductor

Konduktor utama yang menghubungkan sistem ke grounding network.

Material umum:

• Copper
• Tinned copper
• Galvanized conductor

Bonding Jumper

Kabel fleksibel untuk menghubungkan antar tray.

Karakteristik ideal:

• Konduktivitas tinggi
• Tahan korosi
• Fleksibel

Lug Terminal

Terminal koneksi antara kabel dan tray.

Koneksi harus kuat dan stabil.

Bolt dan Nut

Hardware mekanis untuk pengencangan.

Pastikan:

• tidak longgar
• tahan korosi
• torque sesuai spesifikasi

Standar dan Best Practice Grounding

Pemasangan grounding harus mengacu pada standar industri.

Standar umum yang sering digunakan:

• National Fire Protection Association / NEC
• International Electrotechnical Commission
• Standar internal EPC
• Project specification

Parameter penting yang dicek:

• Conductor size
• Ampacity
• Resistance
• Mechanical strength

Engineer biasanya menghitung berdasarkan skenario fault current.

---

Langkah Pemasangan Grounding Bonding Jumper Kabel Tray

Berikut best practice pemasangan di lapangan.

1. Inspeksi Sambungan Tray

Periksa seluruh joint.

Checklist:

• Baut kencang?
• Joint plate presisi?
• Ada korosi?

Jangan memasang jumper pada sambungan yang bermasalah.

2. Tentukan Titik Bonding

Fokus pada area kritikal:

• Joint utama
• Elbow
• Reducer
• Expansion section

Titik ini paling berpotensi mengalami resistansi tinggi.

3. Pilih Bonding Jumper yang Sesuai

Ukuran jumper harus sesuai kebutuhan.

Pertimbangkan:

• fault current
• ukuran tray
• kondisi lingkungan

Jumper terlalu kecil (undersized) dapat berbahaya.

4. Bersihkan Area Kontak

Ini langkah yang sering diabaikan.

Hilangkan:

• cat
• coating
• kotoran
• oksidasi

Targetnya adalah metal-to-metal contact yang optimal.

5. Kencangkan Sambungan

Gunakan torque sesuai rekomendasi.

Koneksi longgar menyebabkan:

• panas berlebih
• resistansi tinggi
• hotspot

6. Lakukan Continuity Test

Tahap terakhir sangat penting.

Gunakan alat ukur untuk mengecek resistansi.

Indikator instalasi baik:

• resistance rendah
• koneksi stabil
• tidak ada hotspot

Testing memastikan grounding benar-benar bekerja.

---

Kesalahan Umum Saat Instalasi

Berdasarkan pengalaman lapangan, beberapa kesalahan sering terjadi.

Jumper Undersized

Ukuran terlalu kecil menurunkan kemampuan menyalurkan fault current.

Tidak Membersihkan Coating

Powder coating dan zinc coating dapat menghambat kontak listrik.

Sambungan Longgar

Loose connection meningkatkan resistansi.

Tidak Melakukan Testing

Instalasi tanpa verifikasi berisiko menyimpan masalah tersembunyi.

---

Hubungan Bonding Jumper dengan Safety Instalasi Industri

Sistem grounding yang baik memberikan manfaat nyata.

Melindungi Manusia

Mengurangi risiko sengatan listrik.

Melindungi Equipment

Mencegah kerusakan pada:

• panel listrik
• motor
• inverter
• PLC

Mendukung Breaker Trip Lebih Cepat

Fault current yang mengalir baik mempercepat kerja proteksi.

Mengurangi Fire Hazard

Koneksi grounding buruk dapat memicu overheating.

Ini salah satu risiko terbesar di fasilitas industri.

---

Mengapa Kualitas Cable Tray Juga Penting ?

Grounding bagus tidak cukup jika tray berkualitas buruk.

Cable tray, perforated tray, dan cable ladder dengan fabrikasi presisi akan menghasilkan sambungan lebih stabil.

Faktor yang memengaruhi:

• Akurasi dimensi
• Ketebalan material
• Kualitas joint plate
• Kekuatan support bracket
• Kapasitas beban (load capacity)

Tray berkualitas membantu menjaga reliability jangka panjang.

---

Solusi Cable Tray dan Aksesoris dari CV. Fawwaz Abadi

CV. Fawwaz Abadi menyediakan solusi lengkap untuk sistem manajemen kabel industri.

Produk yang tersedia meliputi:

• Cable tray
• Cable ladder
• Perforated tray
• Support bracket
• Joint plate
• Aksesoris grounding
• Custom fabrication

Keunggulan layanan:

Material Berkualitas

Menggunakan material pilihan sesuai spesifikasi proyek.

Presisi Fabrikasi

Membantu menghasilkan sambungan tray yang optimal.

Custom Project Support

Bisa menyesuaikan kebutuhan proyek industri dan komersial.

Konsultasi Teknis

Tim berpengalaman siap membantu menentukan solusi terbaik.

Dengan pengalaman di berbagai sektor industri, CV. Fawwaz Abadi memahami bahwa sistem instalasi kabel yang baik tidak hanya rapi, tetapi juga aman dan andal.

---

Kesimpulan

Pemasangan grounding bonding jumper kabel tray merupakan elemen penting dalam menjaga keselamatan sistem elektrikal.

Bonding jumper memastikan seluruh segmen tray logam memiliki kontinuitas grounding yang baik sehingga fault current dapat mengalir dengan aman. Hal ini membantu melindungi manusia, equipment, dan operasional industri dari risiko kelistrikan.

Jika Anda membutuhkan cable tray, cable ladder, atau aksesoris grounding berkualitas untuk proyek industri, konsultasikan kebutuhan Anda bersama tim CV. Fawwaz Abadi untuk mendapatkan solusi terbaik sesuai spesifikasi proyek.
