Dalam sistem manajemen kabel industri, perhatian sering kali terfokus pada komponen utama seperti cable tray, cable ladder, support bracket, atau jalur routing kabel. Namun, ada satu komponen kecil yang sering dianggap sepele padahal memiliki peran besar terhadap stabilitas instalasi, yaitu hold down clip cable ladder.
Bagi kontraktor, engineer, konsultan MEP, hingga divisi procurement, memahami fungsi hold down clip sangat penting—terutama pada proyek dengan jalur kabel yang kompleks, beban kabel berat, atau lingkungan dengan vibrasi tinggi. Komponen kecil ini berfungsi menjaga kabel tetap stabil pada posisinya, mencegah pergeseran, serta meningkatkan keamanan sistem instalasi kabel secara keseluruhan.
Pada praktik lapangan, banyak gangguan pada sistem tray industri bukan disebabkan kegagalan cable ladder utama, melainkan karena kabel bergerak, bergeser, atau mengalami tekanan berlebih akibat kurangnya penguncian yang baik. Di sinilah hold down clip cable ladder menjadi solusi yang sering kali krusial.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Apa Itu Hold Down Clip Cable Ladder ?

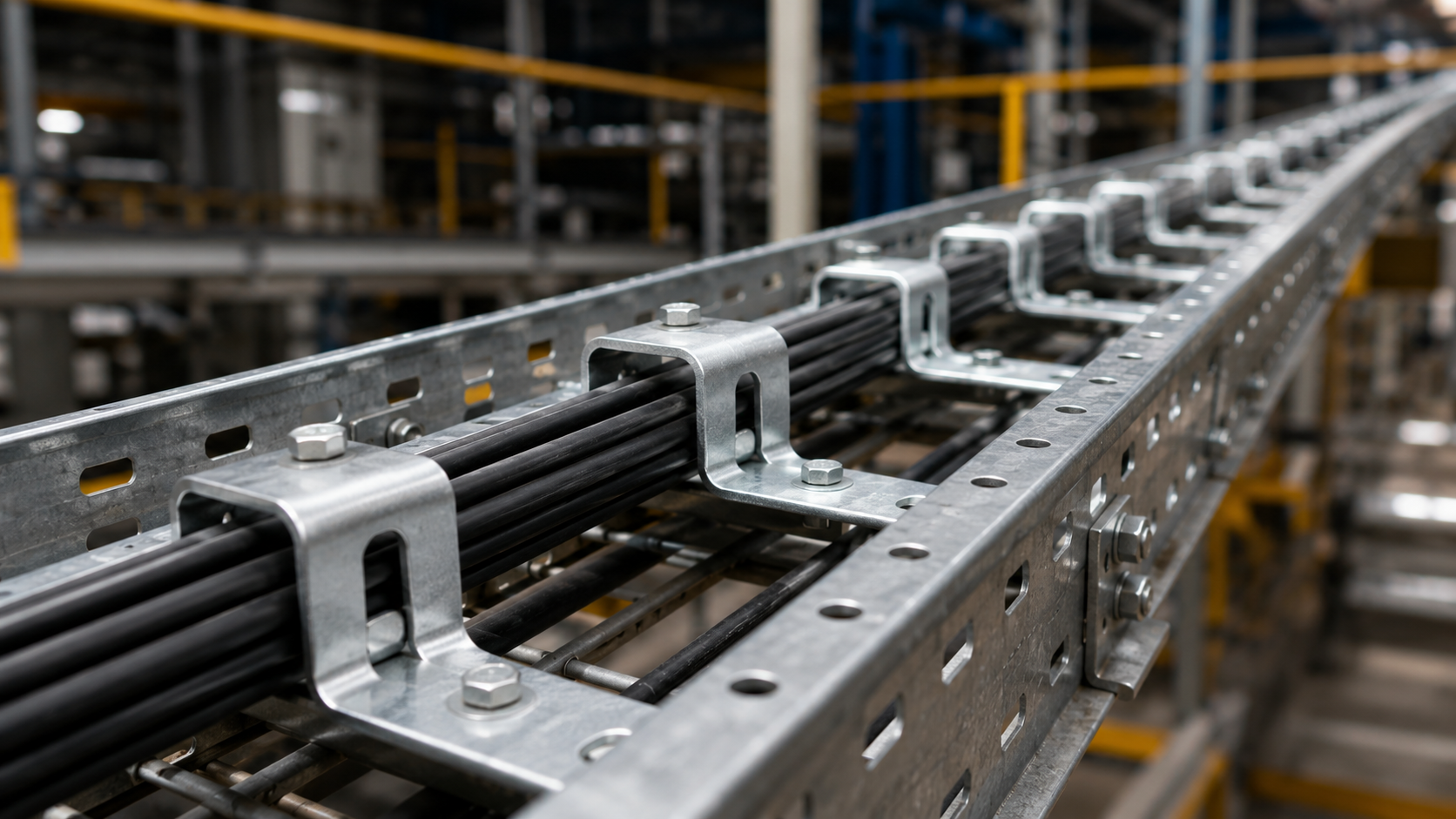

Hold down clip cable ladder adalah aksesoris pengunci kabel yang dipasang pada sistem cable ladder untuk menahan kabel agar tetap berada pada posisi yang stabil.
Definisi singkat:
Hold down clip cable ladder adalah clamp atau penjepit yang digunakan untuk mengamankan kabel pada cable ladder agar tidak bergeser akibat getaran, beban, atau faktor lingkungan.
Secara fisik, hold down clip biasanya berbentuk bracket kecil berbahan logam yang dipasang menggunakan bolt dan nut pada sisi ladder. Fungsinya memberikan tekanan yang cukup untuk mengunci kabel, tetapi tetap aman bagi isolasi kabel.
Komponen ini umum digunakan pada:
- Instalasi kabel heavy-duty
- Area vertikal
- Outdoor utility
- Pabrik dengan vibrasi tinggi
- Power plant
- Oil & gas facility
Mengapa Hold Down Clip Penting pada Instalasi Cable Ladder ?
Banyak orang menganggap cable ladder saja sudah cukup untuk menahan kabel. Secara struktural, anggapan ini tidak selalu benar.
Cable ladder memang dirancang sebagai jalur kabel utama, tetapi bukan berarti kabel otomatis terkunci dengan aman.
Beberapa kondisi yang menyebabkan kabel berisiko bergeser:
- Getaran mesin produksi
- Tarikan saat maintenance
- Perubahan suhu ekstrem
- Angin pada area outdoor
- Beban kabel yang besar
Jika kabel bergerak terus-menerus, dampaknya bisa serius.
Risiko Kabel Bergeser
Pergeseran kecil yang terjadi berulang dapat menyebabkan:
- Gesekan antar kabel
- Abrasi pada insulation
- Kerusakan outer sheath
- Penurunan umur kabel
Dalam jangka panjang, ini dapat memicu downtime.
Dampak Vibrasi Mesin
Pada area industrial seperti:
- Manufacturing plant
- Power station
- Compressor room
- Heavy machinery area
Vibrasi merupakan kondisi normal.
Tanpa hold down clip cable ladder, kabel dapat terus bergerak akibat resonansi mekanis.
Risiko pada Area Outdoor
Pada jalur outdoor, tantangan tambahan muncul:
- Angin kencang
- Hujan
- Thermal expansion
- Korosi
Karena itu, instalasi outdoor hampir selalu membutuhkan aksesoris pengunci tambahan.
Fungsi Utama Hold Down Clip Cable Ladder
Meski ukurannya kecil, fungsinya sangat signifikan dalam sistem instalasi kabel.
Menahan Kabel Tetap Stabil
Fungsi utama hold down clip adalah menjaga kabel tetap pada jalurnya.
Ini penting pada:
- Horizontal run panjang
- Vertical cable route
- Cable drop section
Semakin besar diameter kabel, semakin penting stabilitasnya.
Mengurangi Movement akibat Vibrasi
Getaran kecil yang terus terjadi dapat menimbulkan fatigue pada kabel.
Hold down clip membantu mengurangi movement mikro yang sering tidak terlihat secara visual.
Meningkatkan Safety Instalasi
Sistem kabel yang rapi dan stabil menurunkan risiko:
- Short circuit
- Mechanical damage
- Overheating
- Ground fault
Safety meningkat secara signifikan.
Menjaga Kerapian Routing Kabel
Kabel yang tidak terikat rapi dapat menyebabkan jalur kabel terlihat semrawut.
Pada fasilitas modern seperti data center dan gedung komersial, kerapian instalasi juga menjadi standar profesional.
Cara Kerja Hold Down Clip pada Cable Ladder
Secara mekanis, hold down clip bekerja dengan prinsip controlled clamping pressure.
Artinya, clip memberikan tekanan secukupnya pada kabel untuk menahan pergerakan tanpa merusak isolasi.
Cara kerjanya meliputi tiga mekanisme.
Sistem Clamping
Clip dipasang pada side rail atau rung ladder.
Setelah itu:
- Kabel ditempatkan
- Clip dikencangkan
- Tekanan mengunci kabel
Pressure Distribution
Desain clip yang baik akan mendistribusikan tekanan secara merata.
Tujuannya:
- Tidak ada pressure point tajam
- Insulation tidak rusak
- Kabel tetap aman
Ini alasan mengapa kualitas manufaktur sangat penting.
Locking Mechanism
Beberapa hold down clip menggunakan:
- Bolt locking
- Spring locking
- Adjustable clamp
Pemilihan tergantung kebutuhan proyek.
Material Hold Down Clip yang Umum Digunakan
Pemilihan material memengaruhi:
- Durability
- Korosi
- Strength
- Umur pakai
Berikut material yang umum digunakan.
Galvanis
Material galvanis cocok untuk area indoor.
Keunggulan:
- Harga ekonomis
- Tahan korosi ringan
- Mudah diproduksi
Cocok untuk:
- Office building
- Mall
- Indoor utility
Hot Dip Galvanize
Hot dip galvanize (HDG) menawarkan perlindungan korosi lebih baik.
Keunggulan:
- Coating zinc tebal
- Cocok outdoor
- Tahan kelembapan tinggi
Banyak dipakai pada tray industri berat.
Stainless Steel
Material premium untuk lingkungan ekstrem.
Cocok untuk:
- Marine environment
- Chemical plant
- Food industry
- Offshore
Stainless menawarkan ketahanan korosi terbaik.
Aluminum
Aluminium memiliki karakter:
- Ringan
- Tahan korosi
- Mudah handling
Digunakan pada aplikasi tertentu dengan requirement weight rendah.
Area Aplikasi Hold Down Clip Cable Ladder
Komponen ini banyak digunakan di berbagai sektor.
Factory
Area produksi sering memiliki:
- Vibrasi tinggi
- Mesin berat
- Jalur kabel panjang
Hold down clip sangat membantu.
Power Plant
Pada power plant, stabilitas kabel adalah prioritas utama.
Kegagalan jalur kabel dapat berdampak besar.
Oil and Gas
Lingkungan ekstrem membutuhkan material premium.
Biasanya menggunakan:
- Stainless steel
- HDG
Data Center
Meski minim vibrasi, data center membutuhkan:
- Kerapian
- Routing presisi
- Reliability tinggi
Commercial Building
Gedung besar dengan MEP kompleks juga sering menggunakannya.
Kapan Hold Down Clip Wajib Digunakan?
Ada kondisi tertentu di mana hold down clip bukan sekadar opsi.
Gunakan jika:
✓ Kabel diameter besar
✓ Cable ladder vertikal
✓ Area vibrasi tinggi
✓ Outdoor exposure
✓ Heavy cable load
✓ Long span cable route
Jika beberapa checklist di atas terpenuhi, pemasangan hold down clip sangat direkomendasikan.
Cara Memilih Hold Down Clip Cable Ladder yang Tepat
Pemilihan yang salah dapat menyebabkan clip gagal berfungsi.
Perhatikan beberapa parameter berikut.
Sesuaikan dengan Ukuran Cable Ladder
Lebar ladder memengaruhi dimensi clip.
Contoh:
- 100 mm
- 300 mm
- 600 mm
- 900 mm
Ukuran harus presisi.
Perhatikan Diameter Kabel
Diameter kabel menentukan opening clip.
Clip terlalu kecil:
- Sulit dipasang
Clip terlalu besar:
- Tidak efektif mengunci
Pilih Material Sesuai Environment
Panduan sederhana:
Indoor → Galvanis
Outdoor → HDG
Korosif → Stainless
Cek Load Capacity
Pastikan clip mampu menahan:
- Berat kabel
- Dynamic load
- Vibrational force
Engineer biasanya menghitung berdasarkan design load.
Kesalahan Umum Saat Instalasi Hold Down Clip
Di lapangan, beberapa kesalahan berikut cukup sering terjadi.
Spacing Terlalu Jauh
Jarak antar clip terlalu lebar membuat penguncian tidak efektif.
Over Tightening
Terlalu kencang dapat merusak insulation kabel.
Ini kesalahan yang cukup sering terjadi.
Salah Material
Menggunakan galvanis biasa di area korosif mempercepat kerusakan.
Salah Ukuran Clip
Ukuran yang tidak sesuai menurunkan performa.
Hubungan Hold Down Clip dengan Grounding System
Banyak engineer lupa bahwa stabilitas kabel juga memengaruhi grounding performance.
Kabel yang bergerak terus-menerus berpotensi menyebabkan:
- Mechanical wear
- Connector stress
- Ground continuity issue
Instalasi yang stabil membantu menjaga reliability sistem grounding.
Dalam proyek besar, semua detail kecil seperti ini berkontribusi terhadap performa jangka panjang.
Mengapa Memilih Hold Down Clip Berkualitas dari CV. Fawwaz Abadi ?
Dalam proyek industrial, kualitas aksesoris sekecil apa pun tetap penting.
CV. Fawwaz Abadi memahami bahwa sistem manajemen kabel yang andal tidak hanya bergantung pada cable tray, perforated tray, atau cable ladder, tetapi juga aksesoris pendukungnya.
Kami menyediakan berbagai aksesoris cable tray dan cable ladder seperti:
- Hold down clip
- Support bracket
- Elbow tray
- Reducer
- Clamp cover
- Joint plate
Keunggulan produk kami:
Material Industrial Grade
Tersedia:
- Galvanis
- Hot dip galvanize
- Stainless steel
- Powder coating
Custom Size Available
Bisa disesuaikan dengan kebutuhan proyek.
Finishing Presisi
Manufacturing rapi untuk pemasangan optimal.
Support Technical Consultation
Tim kami siap membantu pemilihan spesifikasi.
Bagi kontraktor, konsultan MEP, maupun owner project, pemilihan aksesoris berkualitas adalah investasi kecil yang berdampak besar terhadap keamanan sistem kabel.
Kesimpulan
Hold down clip cable ladder mungkin terlihat sebagai komponen kecil, tetapi fungsinya sangat besar dalam menjaga stabilitas dan keamanan sistem kabel.
Komponen ini membantu:
- Menahan kabel tetap stabil
- Mengurangi efek vibrasi
- Menjaga routing tetap rapi
- Meningkatkan reliability instalasi
Dalam sistem manajemen kabel industri, detail kecil sering menjadi penentu performa besar. Karena itu, memilih hold down clip yang tepat—baik dari sisi ukuran, material, maupun kualitas manufaktur—adalah langkah penting untuk menciptakan instalasi kabel yang aman, rapi, dan tahan lama.
