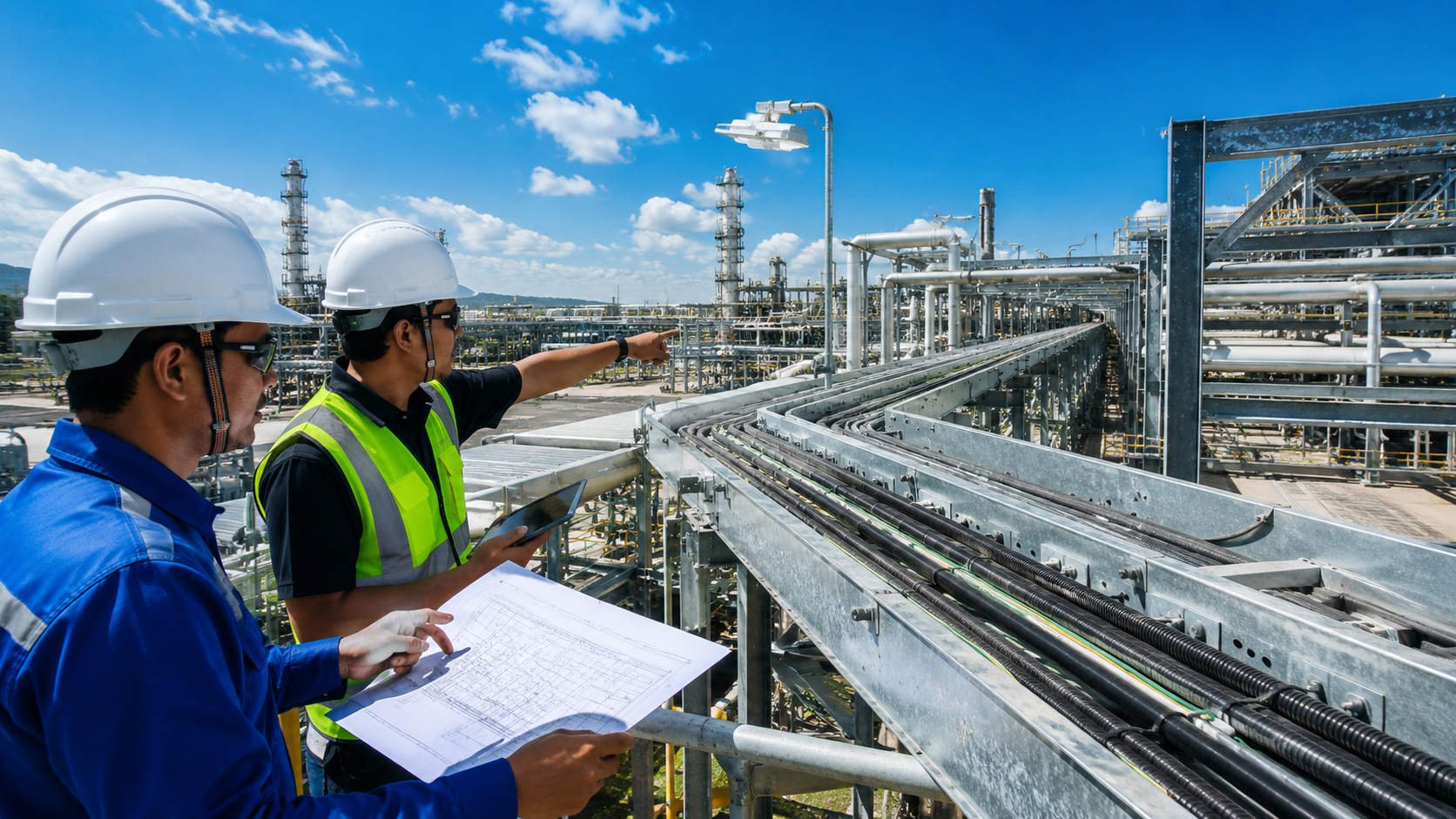

Jalur Kabel Tray Outdoor: Panduan Desain yang Aman

Instalasi kelistrikan di area luar ruangan memiliki tantangan yang jauh lebih kompleks dibandingkan instalasi di dalam bangunan. Paparan sinar matahari, hujan, kelembapan tinggi, perubahan suhu, hingga lingkungan yang korosif dapat memengaruhi umur sistem distribusi kabel apabila jalur instalasi tidak dirancang dengan baik. Oleh karena itu, perencanaan jalur kabel tray outdoor menjadi tahap penting yang tidak boleh diabaikan oleh konsultan MEP maupun perancang jalur listrik.

Cable tray tidak hanya berfungsi sebagai penyangga kabel, tetapi juga membantu menjaga kerapian, mempermudah inspeksi, dan meningkatkan keselamatan instalasi. Namun, pemilihan material, sistem penyangga, serta rute pemasangan harus disesuaikan dengan kondisi lingkungan agar mampu bertahan dalam jangka panjang.

Melalui artikel ini, Anda akan mempelajari faktor-faktor penting dalam merancang jalur cable tray outdoor, mulai dari pemilihan material hingga praktik terbaik instalasi.

DAPATKAN HARGA DAN PRODUK TERBAIK DISINI

Penyedia berbagai jenis Kabel Tray & Ladder

0813-3353-5838

Hubungi Kami

Galeri Kami

Daftar Isi

Mengapa Perencanaan Jalur Kabel Tray Outdoor Sangat Penting ?

Perencanaan jalur yang baik akan meminimalkan risiko kerusakan kabel, memudahkan proses pemeliharaan, dan mengurangi biaya perbaikan di masa depan.

Pada area outdoor, kabel sering kali terpapar kondisi lingkungan yang ekstrem, seperti:

Radiasi sinar UV.
Curah hujan tinggi.
Perubahan temperatur siang dan malam.
Udara pantai yang mengandung garam.
Lingkungan industri dengan paparan bahan kimia.
Debu dan kelembapan tinggi.

Apabila jalur cable tray dirancang tanpa mempertimbangkan faktor tersebut, material dapat mengalami korosi, deformasi akibat panas, atau bahkan kehilangan kekuatan mekanis sehingga berpotensi membahayakan sistem kelistrikan.

Faktor yang Harus Dipertimbangkan Saat Merancang Jalur Kabel Tray Outdoor

Paparan Sinar UV

Sinar ultraviolet dapat mempercepat penurunan kualitas material tertentu, terutama komponen non-logam seperti pelindung atau aksesori berbahan plastik. Oleh karena itu, pilih material yang memiliki ketahanan tinggi terhadap paparan UV untuk menjaga umur instalasi.

Curah Hujan dan Drainase

Air hujan yang menggenang di dalam tray dapat mempercepat korosi dan meningkatkan risiko kerusakan kabel. Desain jalur sebaiknya memungkinkan air mengalir dengan baik serta menghindari titik-titik yang berpotensi menjadi genangan.

Temperatur Lingkungan

Material logam mengalami pemuaian dan penyusutan akibat perubahan suhu. Pada jalur yang panjang, fenomena ini dapat memengaruhi sambungan dan posisi tray. Karena itu, perlu diperhitungkan ruang ekspansi serta penggunaan expansion joint pada lokasi tertentu.

Korosi Akibat Lingkungan

Lokasi proyek sangat menentukan jenis material yang digunakan. Area pantai, kawasan industri kimia, atau fasilitas pengolahan limbah memiliki tingkat korosi lebih tinggi dibandingkan lingkungan biasa. Pemilihan material yang tepat akan membantu memperpanjang umur instalasi.

Beban Kabel

Selain berat cable tray itu sendiri, perancang harus menghitung total beban kabel saat ini maupun kemungkinan penambahan kabel di masa mendatang. Perhitungan ini akan menentukan ukuran tray, jarak support, dan jenis sistem penyangga yang digunakan.

Memilih Material Cable Tray untuk Instalasi Outdoor

Material merupakan salah satu faktor utama yang menentukan ketahanan jalur kabel tray outdoor.

Hot Dip Galvanized

Hot dip galvanized menjadi pilihan paling umum untuk instalasi outdoor karena memiliki lapisan seng yang mampu melindungi baja dari korosi. Material ini cocok digunakan pada proyek gedung komersial, kawasan industri, maupun fasilitas utilitas.

Stainless Steel

Untuk lingkungan dengan tingkat korosi tinggi, seperti kawasan pantai atau industri kimia, stainless steel memberikan perlindungan yang lebih baik. Material ini juga memiliki umur pakai yang panjang dan memerlukan perawatan yang relatif rendah.

Aluminium

Aluminium memiliki bobot lebih ringan dibandingkan baja sehingga memudahkan proses instalasi. Selain tahan terhadap korosi alami, material ini juga cocok digunakan pada area yang membutuhkan efisiensi berat struktur.

Powder Coating

Pada beberapa proyek, powder coating digunakan sebagai lapisan tambahan untuk meningkatkan perlindungan sekaligus memberikan tampilan yang lebih estetis. Namun, pemilihan jenis coating harus disesuaikan dengan kondisi lingkungan dan spesifikasi proyek.

Panduan Menentukan Jalur Kabel Tray Outdoor

Perencanaan jalur yang baik akan meningkatkan keamanan sekaligus memudahkan pemeliharaan.

Beberapa hal yang perlu diperhatikan antara lain:

Hindari jalur yang berpotensi tergenang air.
Jaga jarak aman dari sumber panas seperti boiler, cerobong, atau pipa uap.
Gunakan struktur penyangga yang kokoh dan stabil.
Rancang jalur agar mudah diakses untuk inspeksi maupun penambahan kabel.
Minimalkan jumlah belokan tajam agar proses penarikan kabel lebih mudah.
Pisahkan jalur kabel daya dan kabel komunikasi bila diperlukan untuk mengurangi potensi interferensi.

Selain itu, setiap perubahan arah sebaiknya menggunakan elbow, tee, reducer, atau aksesori yang sesuai agar distribusi beban tetap merata.

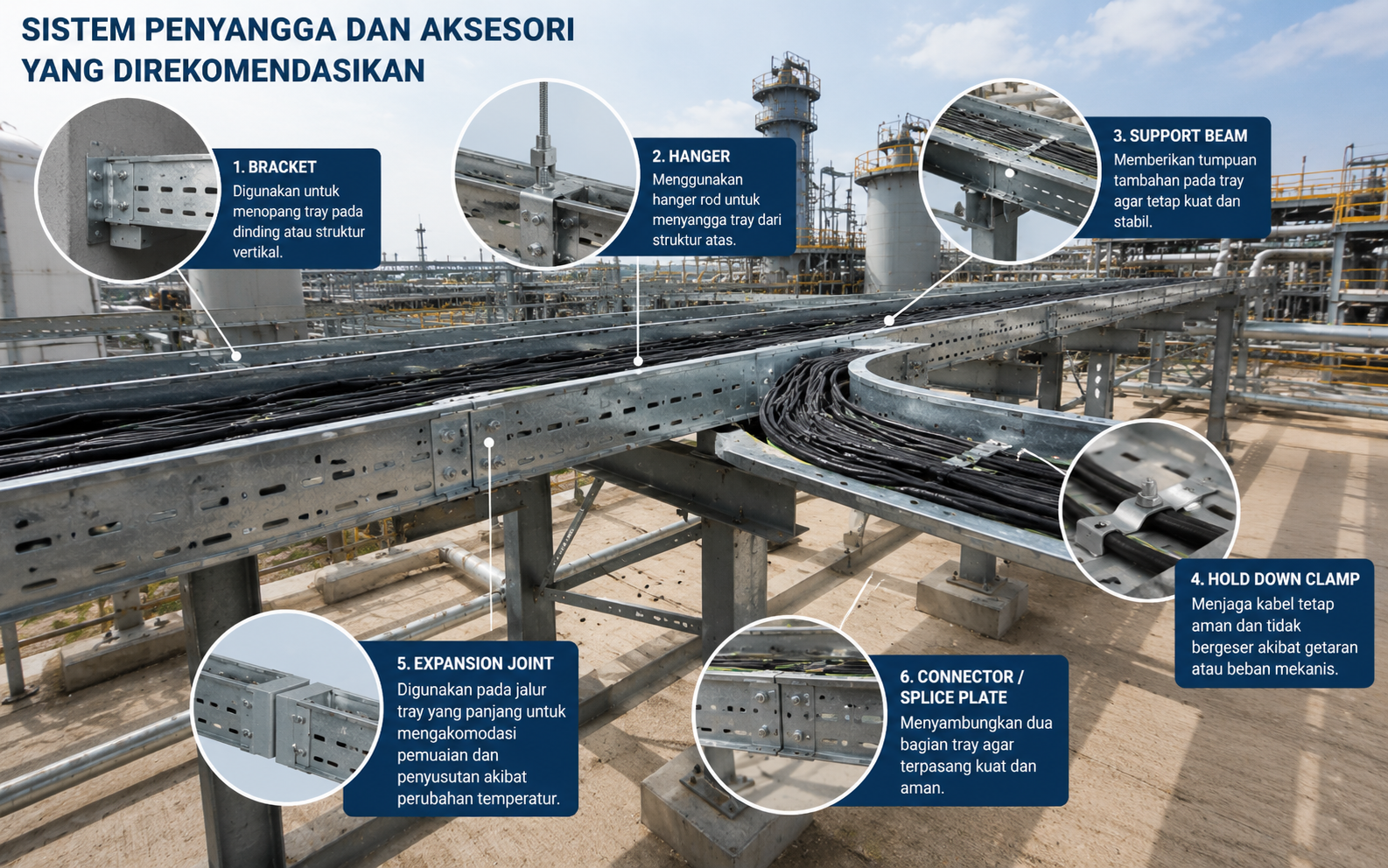

Sistem Penyangga dan Aksesori Pendukung

Keandalan jalur cable tray outdoor tidak hanya ditentukan oleh tray, tetapi juga sistem penyangganya.

Komponen yang umum digunakan meliputi:

Bracket wall mount.
Hanger rod.
Support beam.
Hold down clamp.
Expansion joint.
Connector plate.
Splice plate.

Jarak antar support harus disesuaikan dengan ukuran tray, berat kabel, serta rekomendasi produsen agar tray tidak mengalami lendutan berlebihan.

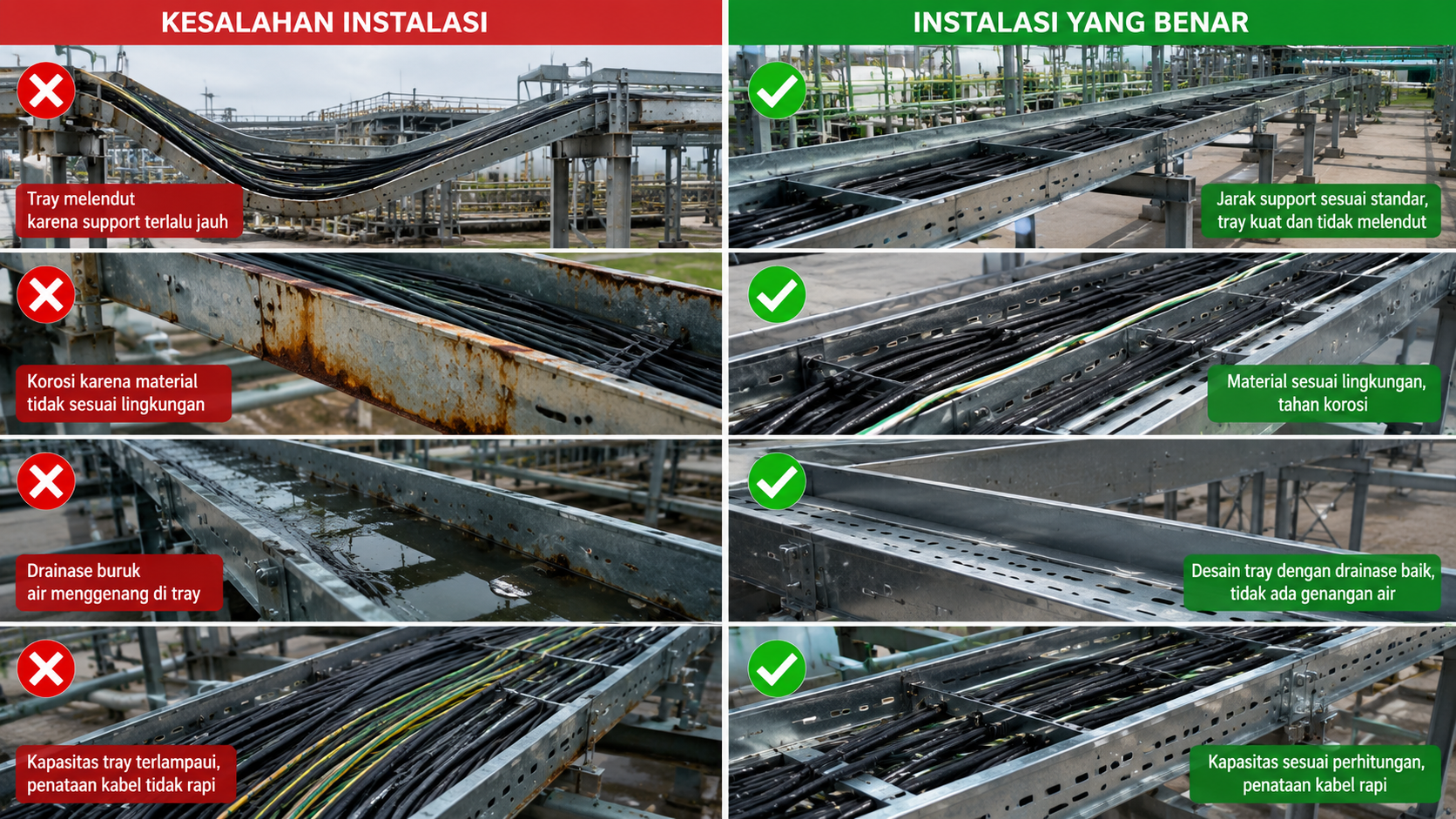

Kesalahan Umum pada Instalasi Jalur Kabel Tray Outdoor

Beberapa kesalahan yang masih sering ditemukan di lapangan meliputi:

Memilih material tanpa mempertimbangkan kondisi lingkungan.
Menggunakan support dengan jarak terlalu jauh sehingga tray melendut.
Mengabaikan ekspansi termal pada jalur yang panjang.
Tidak menyediakan drainase yang baik.
Mengisi tray melebihi kapasitas yang direkomendasikan.
Tidak melakukan inspeksi setelah instalasi selesai.

Kesalahan-kesalahan tersebut dapat meningkatkan biaya perawatan dan mengurangi umur sistem distribusi kabel.

Best Practice Instalasi Cable Tray Outdoor

Agar instalasi memiliki umur pakai yang panjang, beberapa praktik berikut layak diterapkan:

Mengacu pada standar seperti IEC 61537 dan NEMA VE 1.
Menggunakan material sesuai kondisi lingkungan proyek.
Memastikan seluruh sambungan terpasang dengan benar.
Melakukan inspeksi visual secara berkala.
Membersihkan tray dari debu, daun, atau material lain yang dapat menghambat drainase.
Memeriksa kondisi baut, clamp, dan support secara rutin.
Menyediakan ruang untuk pengembangan jalur kabel di masa depan.

Pendekatan ini membantu menjaga performa sistem sekaligus mengurangi risiko gangguan operasional.

Solusi Cable Tray Outdoor dari CV. Fawwaz Abadi

Sebagai spesialis sistem cable support, CV. Fawwaz Abadi menyediakan berbagai pilihan cable tray, cable ladder, dan aksesori yang dirancang untuk memenuhi kebutuhan proyek industri, gedung komersial, data center, hingga infrastruktur.

Tersedia beragam pilihan material, seperti hot dip galvanized, stainless steel, aluminium, maupun finishing sesuai spesifikasi proyek. Tim kami juga siap membantu menentukan jenis tray, ukuran, sistem penyangga, hingga konfigurasi instalasi yang sesuai dengan kondisi lapangan.

Dengan perencanaan yang tepat, sistem cable tray dapat memberikan perlindungan maksimal sekaligus mempermudah proses instalasi dan pemeliharaan dalam jangka panjang.

FAQ

Apa material terbaik untuk jalur kabel tray outdoor ?

Tidak ada satu material yang paling baik untuk semua kondisi. Hot dip galvanized cocok untuk banyak aplikasi outdoor, sedangkan stainless steel lebih direkomendasikan pada lingkungan yang sangat korosif.

Apakah cable tray outdoor harus menggunakan hot dip galvanis ?

Tidak selalu. Pemilihan material bergantung pada kondisi lingkungan, tingkat korosi, anggaran proyek, dan kebutuhan teknis instalasi.

Berapa jarak ideal support cable tray ?

Jarak support bergantung pada ukuran tray, jenis material, serta total beban kabel. Selalu ikuti rekomendasi produsen dan hasil perhitungan desain.

Bagaimana cara mencegah korosi pada cable tray ?

Gunakan material yang sesuai dengan lingkungan, pastikan drainase berjalan baik, lakukan inspeksi berkala, dan segera perbaiki jika terdapat lapisan pelindung yang rusak.

Kapan menggunakan cable ladder dibanding cable tray ?

Cable ladder lebih sesuai untuk kabel berdiameter besar atau instalasi yang membutuhkan ventilasi lebih baik, sedangkan cable tray lebih cocok untuk jalur dengan jumlah kabel yang lebih banyak dan memerlukan perlindungan tambahan.

Kesimpulan

Merancang jalur kabel tray outdoor bukan sekadar menentukan rute pemasangan, tetapi juga mempertimbangkan faktor lingkungan, jenis material, sistem penyangga, kapasitas beban, dan kemudahan pemeliharaan. Dengan perencanaan yang matang, instalasi dapat bekerja lebih aman, tahan lama, dan mendukung keandalan sistem distribusi listrik.
