Sistem kelistrikan di area produksi membutuhkan jalur kabel yang rapi, aman, dan mampu mendukung beban instalasi secara konsisten. Kabel power menuju mesin, kabel kontrol, kabel instrumentasi, hingga koneksi dari panel distribusi dapat menggunakan sistem cable tray sebagai bagian dari manajemen jalur kabel.
Namun, kabel tray pabrik tidak sebaiknya dipilih hanya berdasarkan ukuran atau harga. Maintenance manager perlu mempertimbangkan beban kabel, material, finishing, kondisi lingkungan, sistem support, serta kemungkinan penambahan kabel di kemudian hari.
IEC 61537:2023 secara khusus mencakup persyaratan dan pengujian untuk sistem cable tray dan cable ladder, termasuk pengujian safe working load (SWL) dan berbagai perangkat pendukungnya.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Mengapa Kabel Tray Pabrik Membutuhkan Spesifikasi Khusus ?
Lingkungan manufaktur memiliki kondisi yang berbeda dibandingkan instalasi kabel pada area komersial biasa. Jalur kabel dapat membawa banyak kabel sekaligus dan berada di sekitar mesin produksi, panel listrik, area maintenance, maupun lingkungan dengan debu, kelembapan, panas, atau potensi paparan bahan tertentu.
Beban Kabel Lebih Besar
Semakin banyak kabel yang ditempatkan dalam satu jalur, semakin besar beban yang harus ditanggung oleh tray dan sistem support.
Karena itu, perhitungan sebaiknya mempertimbangkan berat kabel per meter, jumlah kabel, dimensi tray, serta jarak antar-support. Jangan menentukan spesifikasi hanya berdasarkan lebar tray.
Aktivitas Produksi Lebih Intensif
Cable tray di pabrik berada dalam lingkungan yang aktif. Aktivitas maintenance, perpindahan equipment, instalasi mesin baru, dan pekerjaan utilitas dapat meningkatkan risiko benturan atau gangguan pada jalur kabel.
Konstruksi dan sistem support yang sesuai membantu menjaga jalur kabel tetap stabil selama masa operasional.
Paparan Lingkungan
Kelembapan, air, polutan, dan kondisi lingkungan tertentu dapat meningkatkan risiko korosi. Karena itu, pemilihan material dan finishing harus disesuaikan dengan lokasi pemasangan.

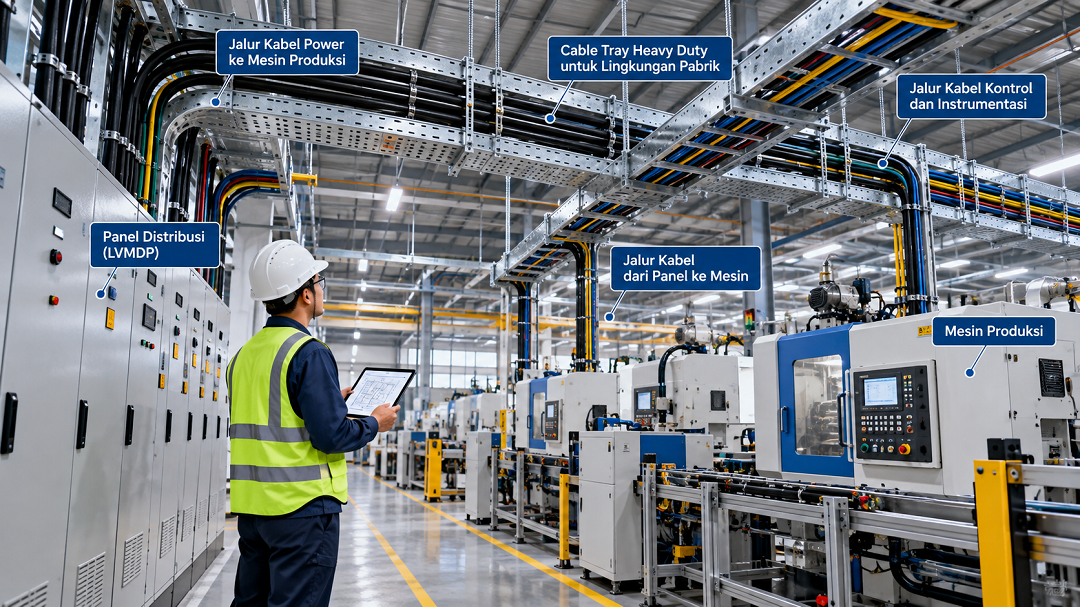

Fungsi Kabel Tray untuk Jalur Kabel Mesin dan Panel Produksi
Cable tray berfungsi sebagai sistem cable management yang membantu mengatur jalur kabel dari satu titik ke titik lainnya.
Pada fasilitas produksi, penggunaannya dapat mencakup:
- Jalur kabel power dari panel menuju mesin.
- Jalur kabel kontrol.
- Jalur instrumentation.
- Jalur kabel antara panel distribusi dan equipment.
- Jalur kabel menuju motor dan sistem otomasi.
Selain menjaga jalur lebih terorganisasi, sistem tray juga memudahkan inspeksi dan pekerjaan maintenance karena posisi kabel dapat ditelusuri dengan lebih mudah.
Cara Memilih Kabel Tray Pabrik yang Tahan Beban
Tentukan Beban Kabel
Langkah pertama adalah mengetahui jenis dan jumlah kabel yang akan dipasang. Hitung total beban berdasarkan konfigurasi aktual, kemudian sesuaikan dengan kapasitas sistem tray dan support.
IEC 61537 mencakup metode pengujian safe working load untuk sistem cable tray dan cable ladder.
Pilih Material dan Finishing
Material harus disesuaikan dengan kondisi lingkungan. Pilihan dapat mencakup baja dengan perlindungan galvanis, hot dip galvanized, aluminium, atau stainless steel untuk kondisi tertentu.
Untuk area dengan potensi korosi lebih tinggi, perlindungan permukaan menjadi faktor penting dalam menentukan umur layanan sistem.
Perhatikan Dimensi Tray
Lebar dan kedalaman tray harus disesuaikan dengan jumlah serta ukuran kabel. Jangan membuat jalur terlalu penuh karena kebutuhan maintenance dan ekspansi dapat menjadi lebih sulit.
Ruang cadangan juga perlu dipertimbangkan apabila pabrik berencana menambah mesin atau jalur kabel di masa mendatang.
Perhitungkan Support dan Span
Kekuatan tray tidak dapat dipisahkan dari sistem support. Bracket, cantilever, hanger, trapeze support, dan jarak antar-support perlu disesuaikan dengan beban serta konfigurasi instalasi.
IEC 61537 juga mencakup pengujian perangkat pendukung seperti cantilever dan trapeze support.
Jenis Kabel Tray untuk Area Pabrik
Cable Tray Perforated Heavy Duty
Perforated heavy duty cable tray dapat menjadi pilihan untuk jalur kabel dengan kebutuhan konstruksi yang lebih kuat. Lubang perforasi juga memberikan fleksibilitas dalam pemasangan dan membantu ventilasi kabel.
Cable Ladder
Cable ladder memiliki konstruksi berbentuk tangga dengan rung sebagai elemen pendukung. Sistem ini banyak dipertimbangkan untuk jalur kabel berukuran besar atau instalasi yang membutuhkan ventilasi lebih terbuka.
Kabel Tray Galvanis dan Hot Dip Galvanized
Lapisan galvanis memberikan perlindungan terhadap korosi. Pemilihan jenis galvanisasi perlu disesuaikan dengan kondisi lingkungan dan spesifikasi proyek.
Stainless Steel dan Aluminium
Untuk kondisi lingkungan tertentu, aluminium atau stainless steel dapat dipertimbangkan berdasarkan kebutuhan ketahanan korosi, berat sistem, dan persyaratan instalasi.
Faktor Teknis yang Perlu Diperiksa Sebelum Membeli
Sebelum membuat RFQ atau purchase order, maintenance manager sebaiknya menyiapkan spesifikasi minimum:
- Jenis cable tray.
- Panjang dan lebar tray.
- Kedalaman tray.
- Ketebalan material.
- Material dasar.
- Jenis finishing.
- Kebutuhan load capacity.
- Jarak support.
- Jenis kabel yang akan ditempatkan.
- Kondisi lingkungan.
- Jenis fitting dan accessories.
- Kebutuhan cover.
- Jumlah dan panjang kebutuhan.
- Persyaratan custom fabrication jika diperlukan.
Dengan spesifikasi yang jelas, supplier atau produsen kabel tray dapat memberikan penawaran yang lebih sesuai dengan kebutuhan instalasi.
Kesalahan Memilih Kabel Tray untuk Pabrik
Salah satu kesalahan yang sering terjadi adalah memilih produk hanya berdasarkan harga per meter. Harga memang penting dalam procurement, tetapi bukan satu-satunya parameter.
Tray yang tidak sesuai dengan beban, lingkungan, atau sistem support dapat menimbulkan masalah pada tahap instalasi maupun maintenance.
Kesalahan lain adalah tidak memperhitungkan ekspansi. Pabrik yang terus berkembang mungkin membutuhkan tambahan mesin, panel, dan kabel. Karena itu, kapasitas jalur kabel sebaiknya mempertimbangkan kebutuhan pengembangan.
Checklist Memilih Kabel Tray Pabrik
Sebelum melakukan pemesanan, gunakan checklist berikut:
- Jenis dan jumlah kabel sudah dihitung.
- Beban kabel sudah diperhitungkan.
- Dimensi tray sudah ditentukan.
- Material sesuai dengan lingkungan.
- Finishing sesuai kebutuhan korosi.
- Support dan span sudah direncanakan.
- Fitting dan accessories sudah dihitung.
- Kebutuhan cover sudah ditentukan.
- Kapasitas ekspansi sudah dipertimbangkan.
- Spesifikasi produk terdokumentasi.
- Quantity dan panjang kebutuhan sudah diverifikasi.
Kapan Sebaiknya Menggunakan Produk dari Produsen Kabel Tray ?
Untuk proyek pabrik dengan kebutuhan volume besar atau spesifikasi khusus, bekerja langsung dengan produsen kabel tray dapat memudahkan proses penyesuaian produk.
Produsen dapat membantu mendiskusikan dimensi, material, finishing, ketebalan, konfigurasi fitting, hingga kebutuhan fabrikasi custom berdasarkan spesifikasi proyek.
CV. Fawwaz Abadi menyediakan solusi cable tray dan cable ladder untuk kebutuhan instalasi industri dengan berbagai konfigurasi dan kebutuhan fabrikasi.
FAQ
Apa itu kabel tray pabrik ?
Kabel tray pabrik adalah sistem penyangga dan pengelolaan jalur kabel yang digunakan pada fasilitas industri untuk mengatur kabel power, kontrol, instrumentasi, maupun kabel menuju mesin dan panel.
Kabel tray seperti apa yang cocok untuk area produksi ?
Pemilihannya bergantung pada beban kabel, kondisi lingkungan, ukuran kabel, metode support, serta kebutuhan instalasi. Untuk beban dan kondisi tertentu, heavy duty cable tray atau cable ladder dapat dipertimbangkan.
Apakah kabel tray galvanis cocok untuk pabrik ?
Galvanis dapat digunakan untuk berbagai aplikasi industri, tetapi pemilihannya perlu mempertimbangkan kondisi lingkungan dan tingkat paparan korosi.
Apa perbedaan cable tray dan cable ladder untuk pabrik ?
Cable tray memiliki base yang menopang kabel secara lebih kontinu, sedangkan cable ladder menggunakan rung sebagai struktur pendukung. Pemilihannya bergantung pada jenis kabel dan kebutuhan instalasi.
Bagaimana menentukan kapasitas beban kabel tray ?
Mulai dari menghitung berat dan jumlah kabel, kemudian sesuaikan dengan kapasitas sistem tray serta support berdasarkan konfigurasi instalasi dan spesifikasi teknis yang digunakan.
Apa saja yang perlu ditanyakan kepada produsen kabel tray ?
Tanyakan material, ketebalan, dimensi, finishing, kapasitas beban, konfigurasi support, accessories, kemampuan custom fabrication, quantity minimum, dan kemampuan memenuhi spesifikasi proyek.
Kesimpulan
Kabel tray pabrik harus dipilih berdasarkan kondisi nyata instalasi, bukan hanya berdasarkan harga atau ukuran. Beban kabel, material, finishing, dimensi, support, lingkungan, accessories, dan kebutuhan ekspansi perlu diperhitungkan sejak tahap perencanaan.
Untuk jalur kabel mesin dan panel produksi, spesifikasi yang tepat membantu menciptakan sistem cable management yang lebih terorganisasi dan mendukung aktivitas maintenance.
Jika membutuhkan cable tray untuk fasilitas produksi, konsultasikan kebutuhan ukuran, material, finishing, kapasitas, dan volume proyek kepada produsen agar spesifikasi dapat disesuaikan dengan kebutuhan instalasi.
