Pemilihan kabel tray tambang tidak dapat disamakan dengan cable tray untuk gedung komersial atau instalasi indoor biasa. Lingkungan pertambangan dan migas dapat menghadirkan kombinasi kelembapan, debu, air, lumpur, bahan kimia, paparan cuaca, serta risiko benturan mekanis.
Dalam kondisi tersebut, cable tray bukan hanya berfungsi sebagai jalur penataan kabel. Sistem ini menjadi bagian dari cable management system yang harus mampu menopang kabel, mempertahankan integritas mekanis, dan memiliki perlindungan terhadap kondisi lingkungan sesuai spesifikasi proyek.
Karena itu, procurement sebaiknya tidak hanya membandingkan harga per meter. Material, coating, ketebalan, load capacity, support spacing, accessories, fastener, dan dokumen teknis perlu diperiksa sebelum menentukan supplier.
IEC 61537:2023 sendiri menetapkan persyaratan dan pengujian untuk cable tray dan cable ladder systems. Edisi ini juga mencakup revisi klasifikasi korosi, pengujian safe working load (SWL), serta pengujian berbagai support device seperti cantilever, pendants, dan trapeze systems.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Mengapa Kabel Tray Tambang Membutuhkan Spesifikasi Khusus ?
Kondisi Lingkungan Tambang dan Migas

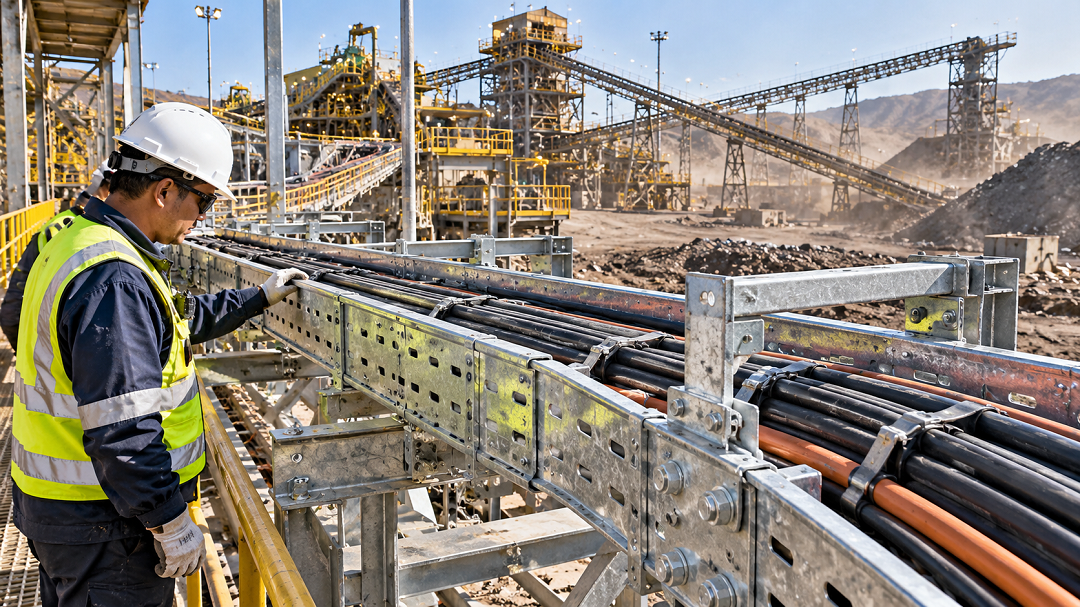

Area tambang dapat memiliki kondisi lingkungan yang jauh lebih berat dibandingkan instalasi komersial. Cable tray dapat terpapar hujan, kelembapan tinggi, debu, lumpur, atmosfer korosif, hingga bahan kimia tertentu.
Pada fasilitas migas, kondisi tersebut dapat dikombinasikan dengan area proses, lingkungan pesisir, atau instalasi outdoor. Oleh karena itu, pemilihan cable tray perlu dimulai dari environmental condition tempat sistem akan dipasang.
Risiko Korosi pada Cable Tray
Korosi menjadi salah satu pertimbangan utama karena kerusakan pada material dapat mengurangi umur pakai sistem.
Area yang perlu diperhatikan bukan hanya permukaan tray, tetapi juga sambungan, hasil cutting, joint plate, bracket, fastener, dan titik lain yang dapat mengalami kerusakan coating atau menjadi titik awal korosi.
Karena itu, istilah “anti karat” saja tidak cukup sebagai spesifikasi procurement. Vendor sebaiknya diminta menjelaskan material, jenis coating, serta spesifikasi perlindungan yang digunakan.

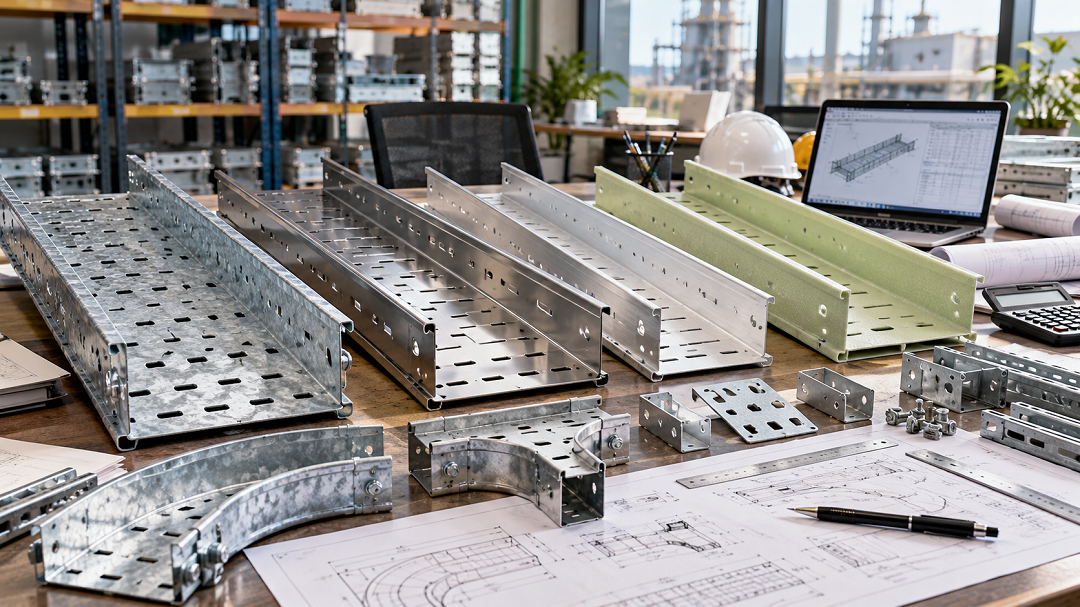

Material Kabel Tray yang Cocok untuk Lingkungan Ekstrem
Carbon Steel dengan Hot Dip Galvanized
Carbon steel dengan hot dip galvanizing (HDG) merupakan salah satu opsi yang umum digunakan untuk aplikasi industrial dan outdoor.
Pada proses ini, baja mendapatkan lapisan zinc yang memberikan perlindungan terhadap lingkungan. Namun, kesesuaian HDG tetap perlu dinilai berdasarkan kondisi korosivitas, spesifikasi coating, lingkungan pemasangan, dan persyaratan proyek.
Stainless Steel
Stainless steel dapat menjadi pilihan ketika kebutuhan ketahanan korosi lebih tinggi atau ketika project specification mensyaratkan material tertentu.
Pemilihan grade juga perlu diperhatikan. Stainless steel 304 dan 316 memiliki karakteristik berbeda, sehingga procurement sebaiknya tidak hanya menuliskan “stainless steel” tanpa grade yang jelas.
Aluminium
Aluminium memiliki keunggulan dari sisi bobot dan ketahanan terhadap korosi pada aplikasi tertentu. Namun, pemilihannya tetap harus mempertimbangkan mechanical strength, cable load, support span, dan kondisi instalasi.
FRP/GRP
FRP/GRP cable tray dapat menjadi alternatif non-metallic pada lingkungan tertentu yang memiliki kebutuhan khusus terhadap ketahanan korosi.
Namun, seperti material lainnya, pemilihan FRP/GRP perlu mempertimbangkan mechanical load, temperatur, support spacing, fire performance, dan persyaratan engineering proyek.
Coating Anti-Korosi untuk Kabel Tray Tambang
Hot Dip Galvanizing
HDG dapat menjadi salah satu opsi untuk perlindungan cable tray berbahan baja. Namun, procurement perlu meminta informasi coating secara spesifik, bukan hanya menerima istilah “galvanis”.
Detail seperti material dasar, coating requirement, dan metode perlindungan perlu disesuaikan dengan project specification.
Electro Galvanized vs Hot Dip Galvanized
Electro galvanizing dan hot dip galvanizing menggunakan proses yang berbeda sehingga karakteristik coating-nya juga berbeda.
Untuk kebutuhan outdoor atau lingkungan industri berat, pemilihan tidak sebaiknya dilakukan hanya berdasarkan nama coating. Kondisi lingkungan dan spesifikasi proyek harus menjadi dasar keputusan.
Powder Coating
Powder coating dapat memberikan finishing dan perlindungan permukaan tambahan. Namun, penggunaannya untuk area ekstrem perlu dikaji berdasarkan kondisi lingkungan, jenis material dasar, persiapan permukaan, serta spesifikasi coating yang dipersyaratkan.
Stainless Steel sebagai Material
Pada lingkungan tertentu, menggunakan material stainless steel dapat menjadi pendekatan yang berbeda dari sekadar memberikan coating pada carbon steel.
Pertimbangannya bukan hanya harga pembelian, tetapi juga kebutuhan maintenance, umur pakai, risiko korosi, dan lifecycle cost.
Cara Memilih Kabel Tray Tambang Berdasarkan Kondisi Lapangan
Identifikasi Tingkat Korosivitas
Langkah pertama adalah memahami lokasi pemasangan.
Apakah cable tray dipasang indoor, outdoor, dekat laut, area proses, area dengan chemical exposure, atau lingkungan dengan kelembapan tinggi?
Informasi tersebut akan membantu engineering dan procurement menentukan material serta perlindungan permukaan yang lebih sesuai.
IEC 61537:2023 sendiri mencakup klasifikasi korosi sebagai bagian dari revisi standar cable tray dan cable ladder systems.
Hitung Cable Load
Cable tray harus mampu menopang berat kabel sesuai konfigurasi pemasangan.
Perhitungkan:
- jumlah kabel;
- berat kabel;
- ukuran kabel;
- kemungkinan penambahan kabel;
- support spacing;
- span;
- dan kebutuhan safe working load.
IEC 61537:2023 juga mencakup pengujian safe working load, sehingga aspek mechanical performance tidak seharusnya diabaikan ketika memilih cable tray.
Pertimbangkan Bentang dan Support
Tray yang sama dapat memiliki kemampuan berbeda tergantung konfigurasi support dan jarak antar-support.
Bracket, cantilever, hanger, trapeze support, dan sistem pendukung lainnya perlu dipilih berdasarkan desain instalasi.
Pilih Cable Tray atau Cable Ladder
Cable tray dan cable ladder memiliki karakteristik konstruksi dan penggunaan yang berbeda.
Cable ladder dapat menjadi pilihan untuk konfigurasi kabel tertentu, terutama ketika diperlukan struktur ladder dan akses kabel yang sesuai. Sementara cable tray dapat digunakan untuk kebutuhan cable management dengan bidang penopang yang lebih kontinu.
Pemilihan sebaiknya mengikuti cable configuration, load, support system, ventilasi, dan project specification.
Spesifikasi Kabel Tray untuk Proyek Tambang dan Migas
Sebelum meminta quotation, procurement sebaiknya menyiapkan spesifikasi yang cukup jelas.
Dimensi Cable Tray
Cantumkan:
- width;
- height;
- thickness;
- straight length;
- tipe tray;
- dan konfigurasi fitting.
Load Capacity
Data load harus dikaitkan dengan berat kabel dan support spacing. Jangan hanya meminta “heavy duty” tanpa angka atau kriteria teknis yang dapat diverifikasi.
Accessories
Kebutuhan tidak berhenti pada tray lurus. Proyek dapat membutuhkan:
- elbow;
- tee;
- cross;
- reducer;
- joint plate;
- cover;
- clamp;
- bracket;
- hanger;
- fastener.
Fastener dan Hardware
Material fastener juga perlu diperhatikan. Kombinasi material yang tidak tepat dapat meningkatkan risiko galvanic corrosion pada kondisi tertentu.
Karena itu, compatibility antara tray, coating, bracket, joint plate, dan fastener perlu menjadi bagian dari evaluasi teknis.
Standar dan Dokumen Teknis yang Perlu Diperhatikan
IEC 61537:2023 merupakan salah satu referensi penting untuk cable tray dan cable ladder systems. Standar tersebut mencakup requirements dan tests untuk sistem yang digunakan menopang dan menata kabel, termasuk aspek korosi, SWL, serta support devices.
Selain standar, procurement perlu memperhatikan project specification, engineering standard, datasheet, drawing, coating specification, load requirement, dan inspection requirement yang berlaku pada proyek.
Poin pentingnya: tidak ada satu material yang otomatis cocok untuk seluruh lingkungan tambang. Pemilihan harus mengikuti kondisi lapangan dan persyaratan proyek.
Kesalahan dalam Memilih Kabel Tray untuk Tambang
Hanya Melihat Harga per Meter
Harga pembelian bukan satu-satunya parameter. Maintenance, replacement, downtime, dan umur pakai dapat memengaruhi total cost.
Mengabaikan Accessories
Tray yang memiliki coating baik tetap membutuhkan perhatian pada joint plate, bracket, fastener, dan fitting.
Tidak Menghitung Cable Load
Istilah heavy duty tidak seharusnya menggantikan perhitungan load. Procurement perlu mengetahui load requirement dan konfigurasi support.
Tidak Mempertimbangkan Kondisi Instalasi
Cable tray outdoor, indoor, coastal, process area, dan area chemical exposure dapat membutuhkan pendekatan berbeda.
Tidak Meminta Data Teknis Supplier
Supplier sebaiknya dapat memberikan informasi mengenai material, dimensi, thickness, coating, load capacity, drawing, dan dokumen teknis lain yang dipersyaratkan.
Checklist Procurement Kabel Tray Tambang
Sebelum mengeluarkan RFQ, procurement dapat menggunakan checklist berikut:
Material
- Material dan grade.
- Thickness.
- Coating.
- Persyaratan corrosion resistance.
Mechanical
- Width dan height.
- Load requirement.
- Support span.
- Support configuration.
Accessories
- Elbow.
- Tee.
- Cross.
- Reducer.
- Joint plate.
- Cover.
- Bracket.
- Fastener.
Dokumen
- Datasheet.
- Technical drawing.
- Material information.
- Coating information.
- Test report jika dipersyaratkan.
- Quality documentation.
Checklist ini membantu procurement membandingkan vendor berdasarkan technical compliance, bukan sekadar harga.
Mengapa Memilih Produsen Kabel Tray untuk Proyek Tambang ?
Untuk proyek industri berat, memilih produsen atau supplier yang mampu memahami kebutuhan teknis dapat mempermudah proses procurement.
Produsen dapat membantu menyesuaikan dimensi, material, coating, fitting, dan kebutuhan volume sesuai spesifikasi proyek. Konsistensi produk juga menjadi faktor penting ketika pengadaan dilakukan dalam jumlah besar.
CV. Fawwaz Abadi dapat diposisikan sebagai partner pengadaan cable tray dan cable ladder untuk kebutuhan proyek industri, dengan kebutuhan yang dapat diarahkan berdasarkan material, dimensi, coating, accessories, dan volume pengadaan.
Untuk kebutuhan proyek tambang atau migas, procurement dapat menyampaikan BOQ, drawing, material specification, ukuran tray, kebutuhan coating, dan estimasi quantity agar evaluasi produk serta quotation dapat dilakukan lebih tepat.
FAQ
Apa yang dimaksud kabel tray tambang ?
Kabel tray tambang adalah sistem cable management yang digunakan untuk menopang dan menata kabel pada lingkungan pertambangan, termasuk area yang memiliki tuntutan mekanis dan lingkungan lebih berat.
Mengapa cable tray untuk tambang membutuhkan perlindungan korosi ?
Karena lingkungan tambang dapat memiliki kelembapan, air, debu, bahan kimia, atau kondisi outdoor yang mempercepat degradasi material tertentu.
Apakah hot dip galvanized cocok untuk cable tray tambang ?
HDG dapat menjadi salah satu pilihan untuk aplikasi industrial dan outdoor, tetapi kesesuaiannya harus ditentukan berdasarkan kondisi korosivitas dan project specification.
Kapan menggunakan stainless steel 316 ?
Stainless steel 316 dapat dipertimbangkan ketika proyek membutuhkan material dengan karakteristik ketahanan korosi tertentu. Pemilihannya harus mengikuti kondisi lingkungan dan spesifikasi engineering.
Apa perbedaan hot dip galvanized dan electro galvanized ?
Keduanya menggunakan proses galvanisasi yang berbeda dan menghasilkan karakteristik coating yang berbeda. Pemilihan harus mempertimbangkan lingkungan pemasangan dan persyaratan proyek.
Bagaimana menentukan load capacity cable tray ?
Load capacity harus dikaitkan dengan berat dan konfigurasi kabel, support spacing, span, serta persyaratan mechanical performance sistem.
Apa standar cable tray untuk proyek industri ?
IEC 61537 merupakan salah satu standar internasional yang secara khusus mencakup cable tray dan cable ladder systems, termasuk requirements dan tests.
Apa saja dokumen yang harus diminta dari supplier ?
Minimal minta datasheet, drawing, material specification, coating information, load information, dan dokumen quality/test yang dipersyaratkan oleh proyek.
Bagaimana cara mendapatkan quotation cable tray untuk proyek tambang ?
Siapkan BOQ atau quantity, dimensi, material, coating, load requirement, accessories, lokasi penggunaan, dan dokumen project specification. Data tersebut dapat diberikan kepada supplier untuk evaluasi dan penawaran.
Kesimpulan
Kabel tray tambang harus dipilih berdasarkan kondisi lingkungan dan kebutuhan engineering, bukan hanya berdasarkan harga atau ketebalan material.
Untuk lingkungan ekstrem, parameter seperti corrosion resistance, material, coating, cable load, support spacing, accessories, fastener, dan technical documentation perlu diperiksa secara menyeluruh.
HDG, stainless steel, aluminium, maupun FRP/GRP dapat memiliki tempatnya masing-masing. Tidak ada satu solusi yang otomatis paling tepat untuk semua kondisi tambang dan migas.
Bagi procurement, pendekatan terbaik adalah menerjemahkan kebutuhan proyek menjadi spesifikasi yang dapat dibandingkan antar-supplier. Dengan begitu, keputusan pembelian tidak hanya berorientasi pada harga awal, tetapi juga technical compliance, reliability, maintenance, dan lifecycle suitability.
Jika Anda sedang menyiapkan pengadaan cable tray atau cable ladder untuk proyek tambang, migas, pabrik, atau fasilitas industri berat, CV. Fawwaz Abadi dapat membantu mengevaluasi kebutuhan berdasarkan material, dimensi, coating, accessories, dan quantity proyek.
Kirimkan BOQ atau spesifikasi proyek Anda untuk mendapatkan rekomendasi dan penawaran yang lebih sesuai dengan kebutuhan teknis.
