Pada instalasi kelistrikan industri, jalur kabel tidak selalu dipasang secara horizontal. Pada gedung bertingkat, pabrik, power plant, data center, maupun fasilitas industri lainnya, kabel sering kali harus melewati beberapa lantai melalui jalur vertikal atau yang biasa disebut sebagai riser.
Meskipun terlihat sederhana, pemasangan vertical ladder memiliki tantangan yang jauh lebih besar dibandingkan instalasi horizontal. Berat kabel yang menggantung dapat menimbulkan gaya tarik yang signifikan sehingga berpotensi merusak kabel, sambungan, maupun struktur cable ladder apabila tidak ditangani dengan benar.
Karena itu, instalasi cable ladder posisi vertikal memerlukan metode khusus agar aman, memenuhi standar, dan memiliki umur operasional yang panjang.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Apa Itu Vertical Cable Ladder (Riser) ?
Vertical cable ladder atau riser merupakan jalur cable ladder yang dipasang secara vertikal untuk menghubungkan beberapa level atau lantai pada suatu bangunan maupun fasilitas industri.
Umumnya jalur ini ditemukan pada:
- Gedung bertingkat.
- Power plant.
- Pabrik manufaktur.
- Data center.
- Oil and gas facility.
- Water treatment plant.
Berbeda dengan tray horizontal yang menahan beban secara merata, riser harus menahan beban kabel akibat gravitasi secara langsung.
Mengapa Pemasangan Vertical Ladder Memerlukan Metode Khusus ?
Pada instalasi horizontal, berat kabel didistribusikan ke sepanjang tray dan support.
Namun pada pemasangan vertical ladder, seluruh berat kabel menghasilkan gaya tarik ke bawah yang terus menerus.
Risiko yang dapat terjadi antara lain:
- Kabel melorot.
- Kerusakan isolasi kabel.
- Terminasi kabel mengalami stress mekanis.
- Kabel keluar dari tray.
- Deformasi cable ladder.
- Kegagalan support bracket.
Semakin tinggi jalur riser, semakin besar pula gaya tarik yang harus ditahan oleh sistem support. Untuk jalur vertikal yang panjang diperlukan sistem strain relief atau cable retention tambahan.
Standar dan Regulasi Pemasangan Vertical Ladder
Beberapa standar yang umum digunakan antara lain:
- IEC 61537 untuk cable tray dan cable ladder system.
- NEMA VE1 untuk spesifikasi produk cable tray.
- NEMA VE2 untuk instalasi cable tray.
- NEC Article 392 untuk instalasi cable tray pada sistem tenaga.
Standar tersebut mengatur mengenai:
- Load rating.
- Support spacing.
- Bonding dan grounding.
- Radius belokan.
- Posisi support pada fitting dan riser.

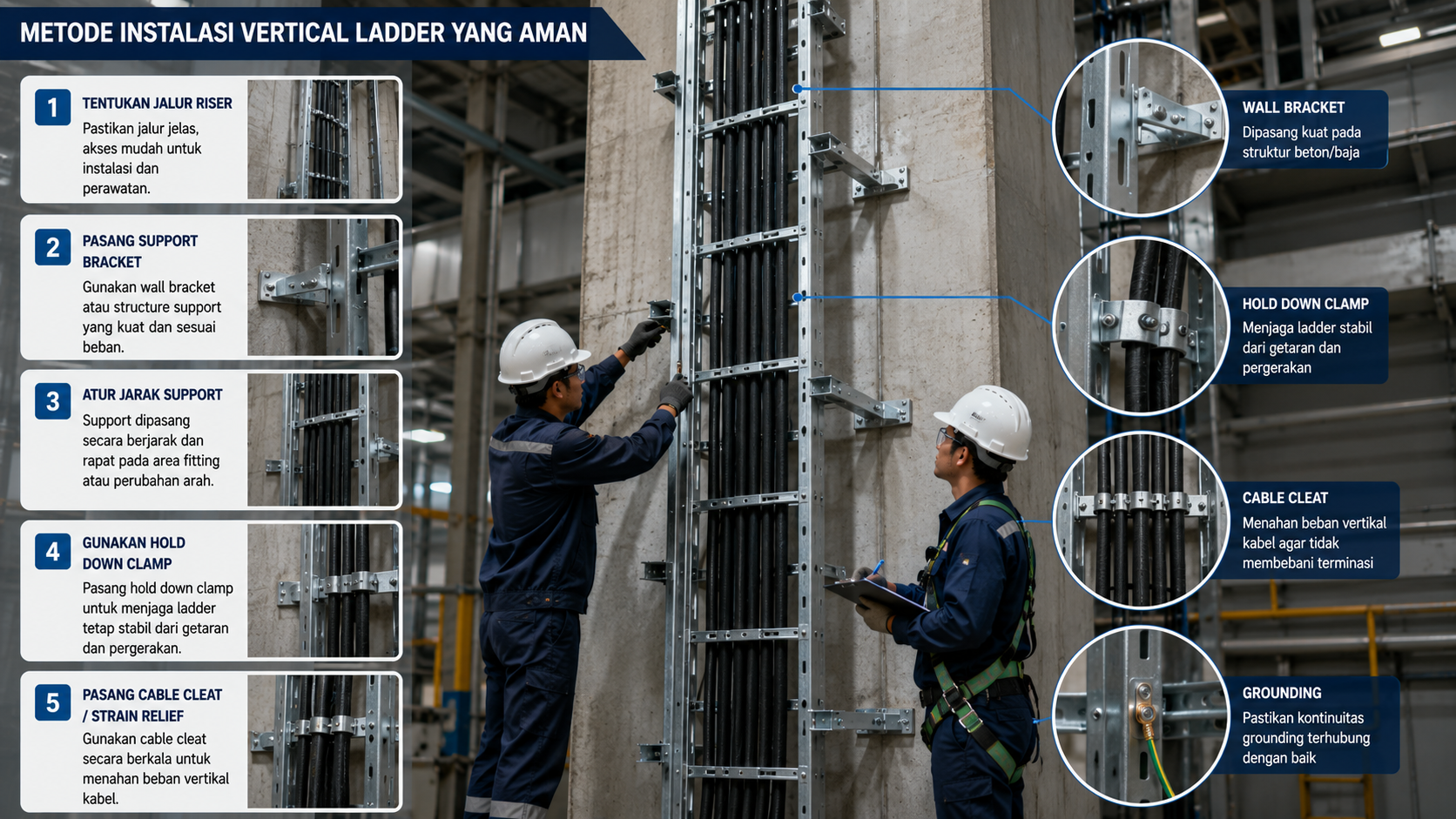

Metode Instalasi Vertical Ladder yang Aman
1. Tentukan Jalur Riser Sejak Awal
Pastikan jalur riser memiliki akses yang cukup untuk:
- Instalasi kabel.
- Pemeliharaan.
- Penambahan kabel di masa depan.
- Evakuasi panas.
2. Gunakan Wall Bracket atau Structure Support yang Memadai
Bracket harus dipasang pada struktur beton atau baja yang mampu menahan seluruh berat sistem.
Pemilihan bracket harus memperhitungkan:
- Berat cable ladder.
- Berat kabel.
- Faktor keamanan.
- Beban dinamis saat penarikan kabel.
3. Pasang Support dengan Jarak yang Sesuai
Pada instalasi vertikal, support umumnya dipasang lebih rapat dibanding instalasi horizontal.
Support pada fitting atau perubahan arah sebaiknya dipasang maksimal 600 mm dari titik belokan untuk mengurangi momen pada fitting.
4. Gunakan Hold Down Clamp
Hold down clamp berfungsi menjaga cable ladder tetap stabil terhadap getaran maupun pergerakan mekanis.
Langkah ini sangat penting pada:
- Power plant.
- Offshore platform.
- Industri pertambangan.
- Area dengan vibrasi tinggi.

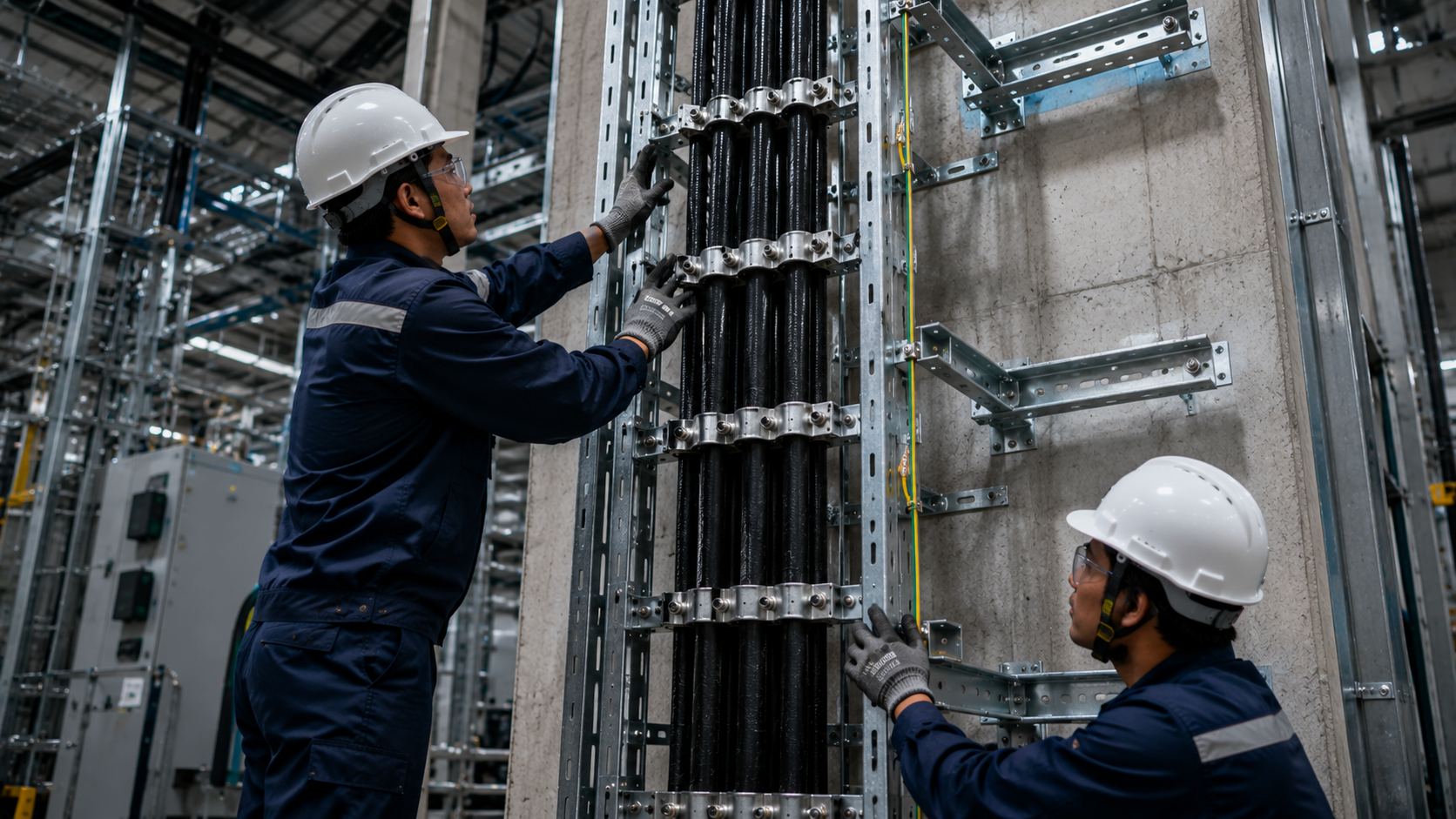

5. Gunakan Cable Cleat atau Cable Clamp
Ini merupakan bagian paling penting dalam instalasi vertical ladder.
Cable cleat berfungsi untuk:
- Menahan beban vertikal kabel.
- Mengurangi beban pada terminasi.
- Mencegah kabel melorot.
- Menjaga posisi kabel tetap rapi.
Tanpa cable cleat, seluruh beban kabel dapat ditanggung oleh sambungan dan gland kabel.

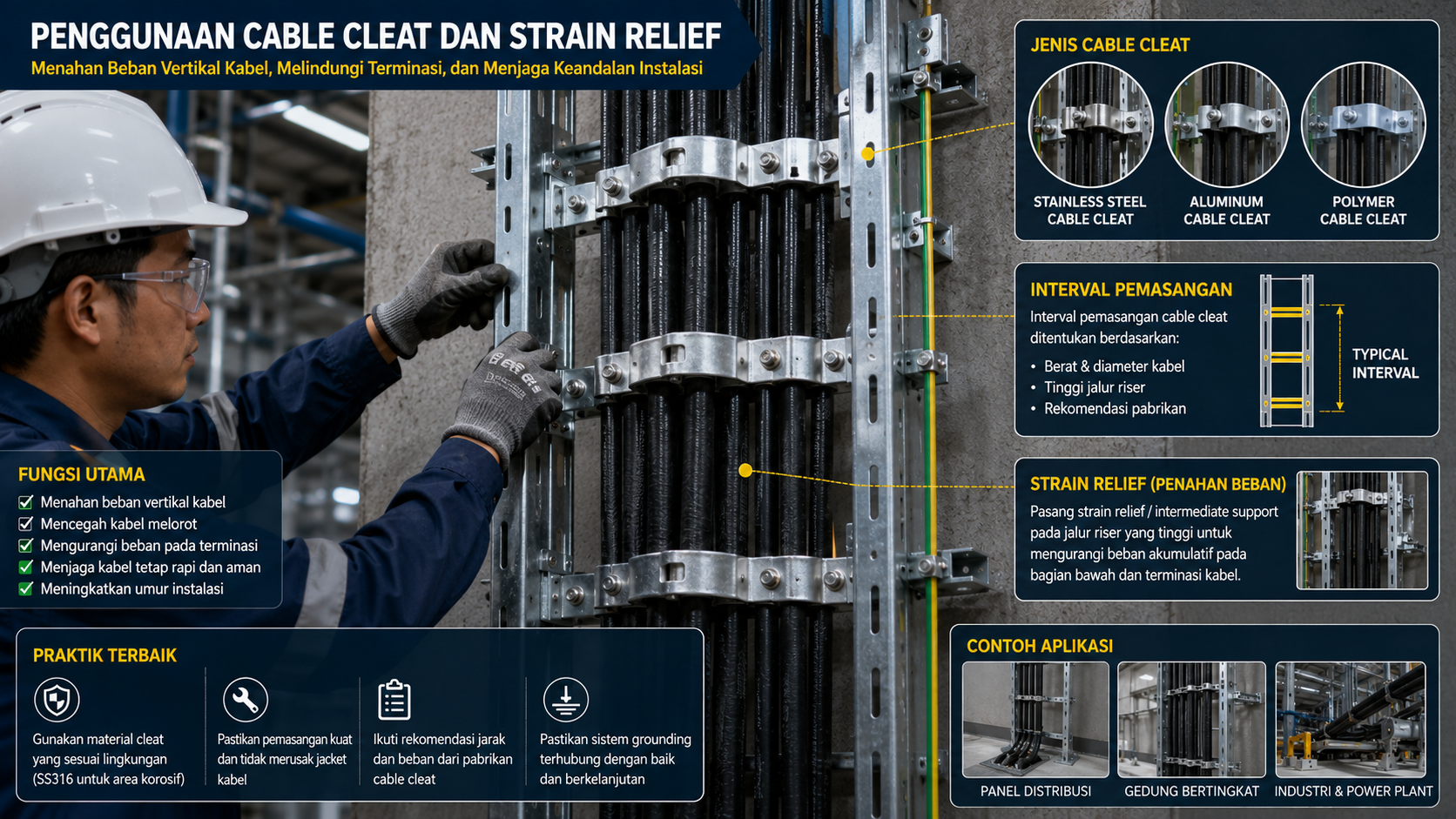

Penggunaan Cable Cleat dan Strain Relief
Pada jalur riser yang tinggi, penggunaan strain relief menjadi wajib.
Beberapa metode yang umum digunakan:
- Cable cleat stainless steel.
- Polymer cable cleat.
- Aluminum cleat.
- Intermediate support frame.
Untuk jalur vertikal yang panjang, diperlukan titik penahan kabel tambahan agar beban kabel tidak terakumulasi pada bagian bawah instalasi.
Jarak Support Vertical Ladder yang Direkomendasikan
Rekomendasi umum di industri:
| Komponen | Rekomendasi |
|---|---|
| Support bracket | Mengikuti load calculation |
| Support setelah elbow | Maksimum 600 mm |
| Support coupler | Dekat titik sambungan |
| Transition support | Maksimum 600 mm |
| Cable retention | Sesuai berat kabel |
Vertical fitting dan tee sebaiknya mendapatkan support dalam jarak 600 mm dari ujung fitting untuk mengurangi konsentrasi beban pada sambungan.
Kesalahan Umum pada Pemasangan Vertical Ladder
Beberapa kesalahan yang paling sering ditemukan di lapangan:
Tidak menggunakan cable cleat
Ini merupakan penyebab utama kabel melorot pada jalur riser.
Support terlalu jarang
Support yang terlalu jauh meningkatkan risiko deformasi ladder.
Mengabaikan bending radius
Kabel power berukuran besar memiliki radius minimum yang harus dipenuhi.
Tidak memperhitungkan ekspansi termal
Perubahan temperatur dapat menyebabkan pergerakan struktur tray.
Grounding tidak memadai
Seluruh sistem cable ladder harus memiliki kontinuitas grounding yang baik.
Checklist Sebelum Commissioning
Pastikan seluruh item berikut telah diperiksa:
- Kondisi bracket dan support.
- Torque bolt sesuai spesifikasi.
- Kondisi coupler.
- Grounding continuity.
- Kondisi cable cleat.
- Label identifikasi kabel.
- Radius belokan kabel.
- Clearance terhadap pipa dan struktur lain.
Kesimpulan
Pemasangan vertical ladder bukan sekadar mengubah orientasi cable ladder menjadi tegak lurus. Jalur riser memiliki tantangan berupa gaya tarik akibat berat kabel yang dapat menyebabkan kerusakan mekanis apabila tidak ditangani dengan benar.
Penggunaan support yang tepat, pemasangan cable cleat, penerapan strain relief, serta kepatuhan terhadap standar instalasi merupakan kunci utama untuk menciptakan sistem cable ladder vertikal yang aman dan andal dalam jangka panjang.
Dengan mengikuti metode pemasangan yang sesuai standar, teknisi maupun kontraktor dapat meminimalkan risiko kegagalan instalasi sekaligus meningkatkan keselamatan operasional fasilitas industri.
