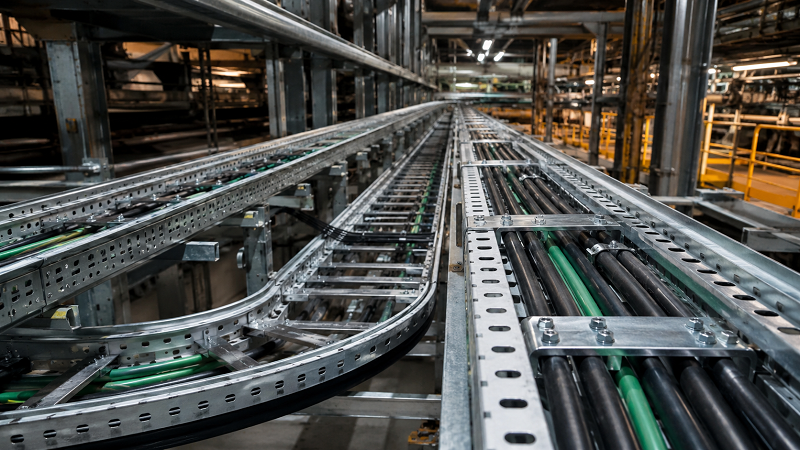

Dalam proyek industri modern, sistem manajemen kabel bukan sekadar soal merapikan jalur kabel. Di balik instalasi yang terlihat sederhana, terdapat aspek teknis penting seperti kekuatan struktur, keamanan beban, ketahanan terhadap korosi, hingga kemudahan maintenance. Inilah alasan mengapa memahami Standar NEMA Kabel Tray menjadi hal penting bagi kontraktor, engineer, procurement, konsultan MEP, maupun owner industri.
Saat memilih Cable Tray atau Cable Ladder, banyak proyek terlalu fokus pada harga. Padahal, tanpa mengacu pada standar teknis yang jelas, tray berisiko melengkung, mengalami korosi dini, atau bahkan gagal menopang beban kabel.
Standar NEMA hadir sebagai acuan untuk memastikan tray industri memiliki performa mekanikal yang andal. Melalui standar ini, engineer dapat menghitung dimensi, material, hingga load capacity secara lebih akurat.
Artikel ini akan membahas standar NEMA kabel tray secara komprehensif, mulai dari definisi, parameter utama, hingga tips memilih tray yang tepat untuk proyek profesional.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Apa Itu Standar NEMA Kabel Tray ?
National Electrical Manufacturers Association atau NEMA adalah organisasi yang mengembangkan standar teknis untuk berbagai produk kelistrikan dan manufaktur.
Dalam konteks cable management, NEMA menetapkan spesifikasi teknis terkait desain dan performa mekanikal kabel tray.
Definisi singkat:
Standar NEMA kabel tray adalah spesifikasi teknis yang mengatur dimensi, material, kekuatan struktur, kapasitas beban, dan batas lendutan sistem kabel tray.
Standar yang paling sering dijadikan referensi adalah:
- NEMA VE 1
- NEMA VE 2
Standar ini banyak digunakan pada:
- Pabrik manufaktur
- Data center
- Gedung komersial
- Power plant
- Oil & gas
- Infrastruktur utilitas
Dengan standar ini, instalasi kabel tidak hanya rapi, tetapi juga aman secara mekanis.
Apa Saja yang Diatur dalam Standar NEMA ?
Standar NEMA tidak hanya membahas ukuran tray.
Parameter yang diatur meliputi:
- Dimensi tray
- Material
- Ketebalan plat
- Load capacity
- Deflection
- Finishing surface
- Jarak support
Seluruh parameter ini saling berhubungan. Jika satu aspek diabaikan, performa tray bisa menurun drastis.
Mengapa Standar NEMA Penting untuk Instalasi Kabel Tray ?
Banyak proyek masih menggunakan pendekatan “yang penting kuat”. Padahal tanpa perhitungan teknis, risiko kegagalan struktur meningkat.
Menjamin Kekuatan Struktur
Fungsi utama tray adalah menopang kabel.
Semakin besar jumlah kabel, semakin besar beban yang diterima tray.
Tanpa spesifikasi tepat, masalah yang muncul bisa berupa:
- Tray melengkung
- Sambungan melemah
- Support bracket overload
Standar NEMA membantu memastikan struktur tetap aman.
Meningkatkan Keselamatan Instalasi
Kegagalan tray dapat menyebabkan:
- Kabel jatuh
- Insulasi rusak
- Potensi short circuit
- Downtime produksi
Dalam area industri, dampaknya bisa sangat mahal.
Mempermudah Quality Control
Bagi procurement dan engineer, standar memudahkan:
- Approval material
- Perbandingan vendor
- Quality inspection
Hasilnya, kontrol kualitas proyek menjadi lebih objektif.
Jenis Kabel Tray yang Mengacu pada Standar NEMA
Tidak semua tray dirancang untuk fungsi yang sama.
Cable Ladder
Cable Ladder sangat umum untuk heavy-duty installation.
Karakteristik:
- Ventilasi maksimal
- Pendinginan kabel optimal
- Mudah maintenance
Cocok untuk:
- Power cable
- Industrial feeder
- Outdoor installation
Perforated Tray
Cable Tray Perforated memiliki dasar berlubang.
Keunggulannya:
- Ventilasi cukup
- Proteksi kabel lebih baik
- Tampilan rapi
Umum digunakan pada:
- Utility building
- Panel room
- Gedung komersial
Wire Mesh Tray
Wire Mesh Cable Tray lebih fleksibel.
Ideal untuk:
- Data cable
- Fiber optic
- Network cable
Keunggulan utamanya adalah fleksibilitas modifikasi.
Solid Bottom Tray
Tray dengan dasar tertutup penuh.
Cocok untuk area:
- Berdebu
- Sensitif kontaminasi
- Indoor khusus
Parameter Utama dalam Standar NEMA Kabel Tray
Bagian ini paling penting untuk engineer.
Width atau Lebar Tray
Lebar tray menentukan kapasitas jalur kabel.
Ukuran umum:
- 100 mm
- 150 mm
- 300 mm
- 450 mm
- 600 mm
Pertimbangan utama:
- Existing cable
- Future expansion
- Cable separation
Height atau Side Rail
Side rail memengaruhi keamanan kabel.
Semakin tinggi side rail:
- Kapasitas naik
- Risiko kabel keluar berkurang
- Struktur lebih rigid
Span Length
Span adalah jarak antar support.
Contoh umum:
- 1.5 meter
- 2 meter
- 2.5 meter
- 3 meter
Semakin panjang span, semakin besar lendutan.
Karena itu support bracket wajib dihitung.
Load Capacity
Definisi singkat:
Load capacity adalah kemampuan tray menahan total beban kerja tanpa deformasi berlebih.
Beban meliputi:
- Berat kabel
- Berat tray
- Beban tambahan
Deflection Limit
Deflection adalah lendutan tray saat diberi beban.
Semua tray akan melendut sedikit, tetapi lendutan berlebih berbahaya karena:
- Struktur melemah
- Kabel tertarik
- Support mengalami stress
Klasifikasi Beban Menurut NEMA
Light Duty
Untuk:
- Instrument cable
- Small control cable
Medium Duty
Untuk:
- Utility building
- Commercial system
Heavy Duty
Untuk:
- Power cable
- Industrial feeder
- Manufacturing plant
Extra Heavy Duty
Untuk:
- Mining
- Oil & gas
- Heavy industry
- Power plant
Material Kabel Tray untuk Berbagai Lingkungan
Material sangat memengaruhi durability.
Mild Steel
Kelebihan:
- Ekonomis
- Kuat
- Mudah difabrikasi
Namun perlu proteksi anti karat.
Galvanis
Finishing galvanis cocok untuk:
- Indoor
- Semi outdoor
Lebih tahan korosi daripada cat biasa.
Hot Dip Galvanize
Hot Dip Galvanizing adalah metode proteksi premium.
Keunggulan:
- Lapisan zinc tebal
- Sangat tahan korosi
- Cocok outdoor
Ideal untuk:
- Coastal area
- Outdoor plant
- Humid environment
Powder Coating
Powder coating memberi:
- Tampilan rapi
- Tahan gores
- Proteksi tambahan
Umumnya untuk instalasi indoor.
Stainless Steel 304 / 316
Stainless Steel 316 unggul untuk area korosif.
Cocok untuk:
- Food industry
- Chemical plant
- Pharmaceutical plant
Aluminium
Kelebihan:
- Ringan
- Tahan korosi
- Mudah instalasi
Perbedaan Standar NEMA dan IEC
Engineer sering membandingkan NEMA dengan International Electrotechnical Commission.
Pendekatan NEMA
Fokus pada:
- Mechanical strength
- Load testing
- Structural performance
Pendekatan IEC
Fokus pada:
- Safety
- Compatibility
- Global harmonization
Keduanya valid. Pilihan bergantung spesifikasi proyek.
Risiko Menggunakan Kabel Tray Non-Standard
Menghemat biaya di awal bisa berujung mahal.
Risiko umum:
- Tray melengkung
- Korosi cepat
- Support gagal
- Kabel rusak
- Maintenance cost naik
Karena itu, standar tidak boleh diabaikan.
Cara Memilih Kabel Tray Sesuai Standar NEMA
Gunakan checklist berikut.
Hitung Beban Kabel Aktual
Pastikan menghitung:
- Berat kabel per meter
- Jumlah kabel
- Future capacity
Tentukan Lingkungan Instalasi
Apakah area:
- Indoor
- Outdoor
- Chemical exposure
- High humidity
Pilih Finishing Tepat
Pilihan umum:
- Galvanis
- Hot dip galvanize
- Powder coating
- Stainless steel
Pastikan Grounding Memadai
Grounding penting untuk safety.
Manfaat grounding:
- Mengurangi fault risk
- Meningkatkan proteksi
- Menjaga keselamatan personel
Pilih Vendor dengan QC Ketat
Vendor berkualitas memiliki:
- QC material
- QC welding
- QC finishing
- QC dimensi
Aplikasi Kabel Tray Berstandar NEMA di Industri
Standar NEMA banyak dipakai di berbagai sektor.
Factory & Manufacturing
Untuk jalur power cable besar.
Data Center
Untuk organisasi kabel dan ekspansi.
Oil & Gas
Untuk lingkungan ekstrem.
Power Plant
Untuk load besar dan jalur panjang.
Commercial Building
Mall, hotel, rumah sakit.
Mengapa Memilih CV. Fawwaz Abadi ?
CV. Fawwaz Abadi menyediakan solusi cable tray, cable ladder, dan aksesoris pendukung untuk berbagai kebutuhan proyek.
Layanan meliputi:
- Custom dimension
- Heavy duty tray
- Perforated tray
- Support bracket
- Aksesoris lengkap
- Konsultasi teknis
Keunggulan:
- Material berkualitas
- QC ketat
- Finishing presisi
- Support engineering
- Harga kompetitif
Tim berpengalaman memahami kebutuhan proyek industri dari tahap desain hingga instalasi.
Kesimpulan
Memahami Standar NEMA Kabel Tray sangat penting untuk memastikan instalasi kabel yang aman, kuat, dan tahan lama. Standar ini membantu menentukan dimensi, material, load capacity, hingga batas deflection agar tray mampu bekerja optimal dalam jangka panjang.
Baik untuk proyek pabrik, gedung, data center, maupun power plant, pemilihan tray tidak boleh hanya berdasarkan harga. Faktor seperti material, finishing, support bracket, grounding, dan standar manufaktur harus dipertimbangkan secara menyeluruh.
Jika Anda membutuhkan solusi tray industri yang sesuai kebutuhan proyek—mulai dari cable tray, cable ladder, hingga aksesoris custom—CV. Fawwaz Abadi siap membantu menyediakan produk berkualitas dengan support teknis profesional.
