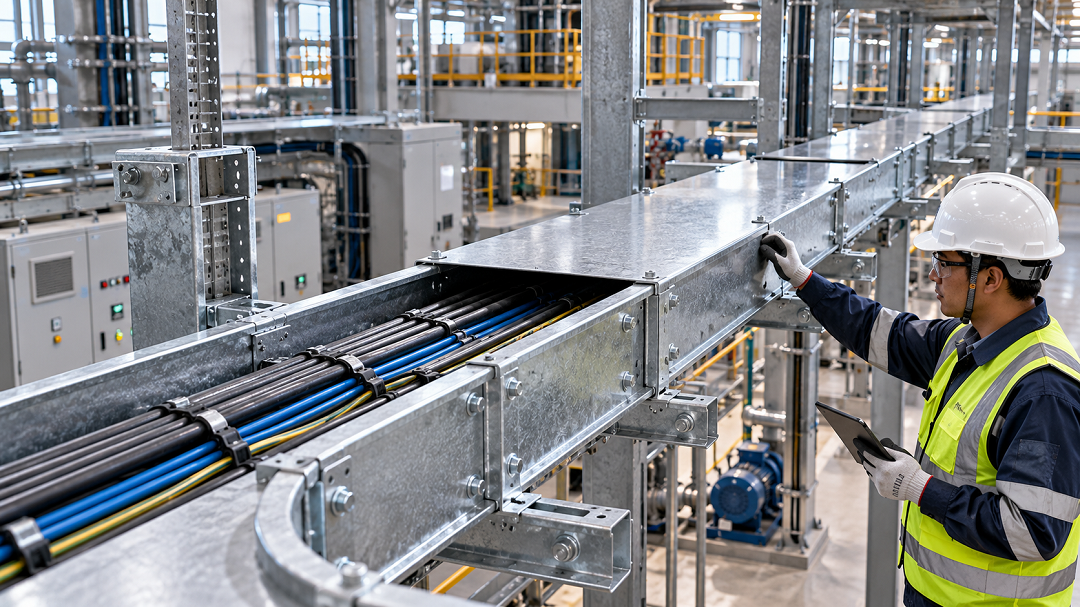

Dalam fasilitas industri, tidak semua jalur kabel membutuhkan cable tray dengan desain terbuka atau berlubang. Untuk instalasi yang membutuhkan perlindungan lebih terhadap debu, benda asing, tetesan cairan, maupun gangguan fisik, tray kabel solid dapat menjadi pilihan yang lebih sesuai.
Tray kabel solid atau solid bottom cable tray memiliki dasar kontinu tanpa lubang perforasi. Desain ini membuat kabel tidak langsung terekspos dari bagian bawah tray sehingga lebih cocok untuk jalur kabel tertentu yang membutuhkan perlindungan tambahan.
Namun, pemilihannya tidak cukup hanya berdasarkan istilah “solid”. Engineer fasilitas perlu mempertimbangkan jenis kabel, lingkungan instalasi, material, beban, support span, finishing, hingga kebutuhan cover.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Apa Itu Tray Kabel Solid ?
Tray kabel solid adalah sistem penyangga kabel dengan bagian dasar atau bottom yang tidak memiliki lubang. Berbeda dari perforated cable tray yang memiliki bukaan pada dasar tray, solid bottom memberikan bidang penopang kontinu sepanjang jalur kabel.
Konfigurasi ini dapat memberikan perlindungan fisik tambahan terhadap debu, kotoran, serpihan, dan benda asing yang jatuh dari atas atau masuk melalui bagian bawah tray. Solid-bottom tray juga banyak digunakan untuk jalur kabel kontrol, instrumentasi, komunikasi, dan aplikasi lain yang membutuhkan perlindungan lebih tinggi.
IEC 61537:2023 merupakan standar internasional yang mencakup persyaratan dan pengujian cable tray serta cable ladder systems, termasuk pengujian safe working load dan perangkat pendukung seperti cantilever dan ceiling supports.
Perbedaan Tray Solid dan Perforated
Perforated cable tray memberikan ventilasi dan membantu pelepasan panas melalui lubang pada dasar tray. Sebaliknya, solid bottom memprioritaskan kontinuitas bidang penopang dan perlindungan kabel.
Karena itu, tidak tepat menganggap salah satunya selalu lebih baik. Pilihan harus mengikuti jenis kabel, thermal requirement, kondisi lingkungan, dan spesifikasi engineering.
Mengapa Tray Kabel Solid Cocok untuk Kabel Sensitif ?
Salah satu alasan utama menggunakan tray kabel solid adalah kebutuhan perlindungan tambahan.
Dasar tanpa lubang membantu mengurangi kontak langsung kabel dengan debu, serpihan, dan kontaminan dari sisi bawah. Struktur kontinu juga memberikan bidang penopang yang stabil untuk kabel dengan diameter relatif kecil atau jalur kabel yang membutuhkan penataan lebih rapi.
Aplikasi dapat mencakup kabel kontrol, instrumentasi, komunikasi, dan jalur tertentu pada fasilitas industri.
Namun, engineer tetap harus mengevaluasi kebutuhan ventilasi dan temperatur kabel. Solid bottom bukan berarti cocok untuk seluruh jenis kabel dan seluruh kondisi instalasi.
Tray Kabel Solid vs Perforated: Mana yang Dipilih ?
Pemilihannya dapat disederhanakan berdasarkan kebutuhan utama proyek.
Pilih solid bottom ketika perlindungan kabel terhadap kontaminan dan benda asing menjadi prioritas, terutama untuk jalur kabel sensitif.
Pilih perforated tray ketika ventilasi, inspeksi visual, dan pembuangan panas menjadi pertimbangan utama.
Untuk proyek yang memiliki kombinasi kabel power, control, instrumentasi, dan communication, engineer dapat menggunakan beberapa tipe cable management sekaligus berdasarkan fungsi masing-masing jalur.
Material Tray Kabel Solid yang Perlu Dipertimbangkan
Material merupakan bagian penting dalam menentukan umur dan kecocokan cable tray.
Galvanis atau Hot-Dip Galvanized
Baja galvanis dapat menjadi pilihan untuk berbagai aplikasi industri. Untuk lingkungan yang memiliki risiko korosi lebih tinggi, finishing hot-dip galvanized (HDG) dapat dipertimbangkan berdasarkan spesifikasi proyek dan kondisi lingkungan.
Stainless Steel
Stainless steel dapat digunakan ketika kebutuhan ketahanan korosi dan kebersihan menjadi prioritas. Pemilihan grade, seperti 304 atau 316, harus mengikuti kondisi lingkungan dan spesifikasi engineering.
Aluminium
Aluminium memiliki keunggulan dari sisi bobot yang relatif ringan dan dapat dipertimbangkan pada aplikasi tertentu yang membutuhkan kombinasi berat sistem dan ketahanan korosi.
Powder Coating
Powder coating dapat digunakan sebagai finishing sesuai kebutuhan lingkungan, estetika, maupun spesifikasi proyek. Jenis coating tidak boleh dipilih hanya berdasarkan warna, tetapi harus dikaitkan dengan kondisi instalasi.
Spesifikasi Teknis Sebelum Membeli Tray Kabel Solid
Sebelum membuat RFQ, engineer dan procurement sebaiknya menyiapkan spesifikasi yang cukup lengkap.
Beberapa parameter penting meliputi:
- Lebar dan tinggi tray.
- Ketebalan material.
- Jenis material.
- Finishing atau coating.
- Panjang straight section.
- Cable load.
- Support span.
- Jenis support atau bracket.
- Kebutuhan cover.
- Elbow, tee, reducer dan fitting lainnya.
- Joint plate atau connector.
- Fastener.
- Persyaratan grounding atau bonding.
- Standar dan dokumen teknis proyek.
Jangan menentukan produk hanya berdasarkan harga per meter. Pada proyek industri, total sistem juga mencakup fitting, support, fastener, finishing, transportasi, dan kebutuhan custom.
CV. Fawwaz Abadi juga menekankan pentingnya mengevaluasi dimensi, material, ketebalan, finishing, load capacity, support span, serta dokumen teknis ketika melakukan pengadaan cable tray.
Apakah Tray Kabel Solid Membutuhkan Cover ?
Ini merupakan poin penting dalam memahami tray kabel solid.
Solid bottom berarti bagian dasar tray tidak berlubang. Hal tersebut tidak otomatis berarti seluruh jalur kabel sudah tertutup dari lingkungan.
Jika proyek membutuhkan perlindungan lebih tinggi terhadap debu, debris, tetesan cairan, atau kontak dari luar, engineer dapat mempertimbangkan konfigurasi solid bottom tray dengan cover.
Dengan demikian, kebutuhan “perlindungan penuh” harus diterjemahkan secara teknis menjadi konfigurasi tray, cover, joint, fitting, dan metode instalasi yang sesuai. Beberapa sistem solid-bottom memang tersedia dengan cover sebagai aksesori tambahan.
Aplikasi Tray Kabel Solid di Fasilitas Khusus
Tray kabel solid dapat dipertimbangkan untuk berbagai area yang membutuhkan perlindungan tambahan, seperti:
- Control room.
- Jalur instrumentation.
- Sistem komunikasi.
- Fasilitas manufaktur.
- Area dengan banyak debu.
- Jalur kabel yang membutuhkan perlindungan fisik tambahan.
- Instalasi dengan kebutuhan cable management yang lebih tertutup.
Untuk fasilitas khusus, pemilihan produk sebaiknya dilakukan berdasarkan cable schedule, layout, jenis kabel, kondisi lingkungan, dan persyaratan proyek.

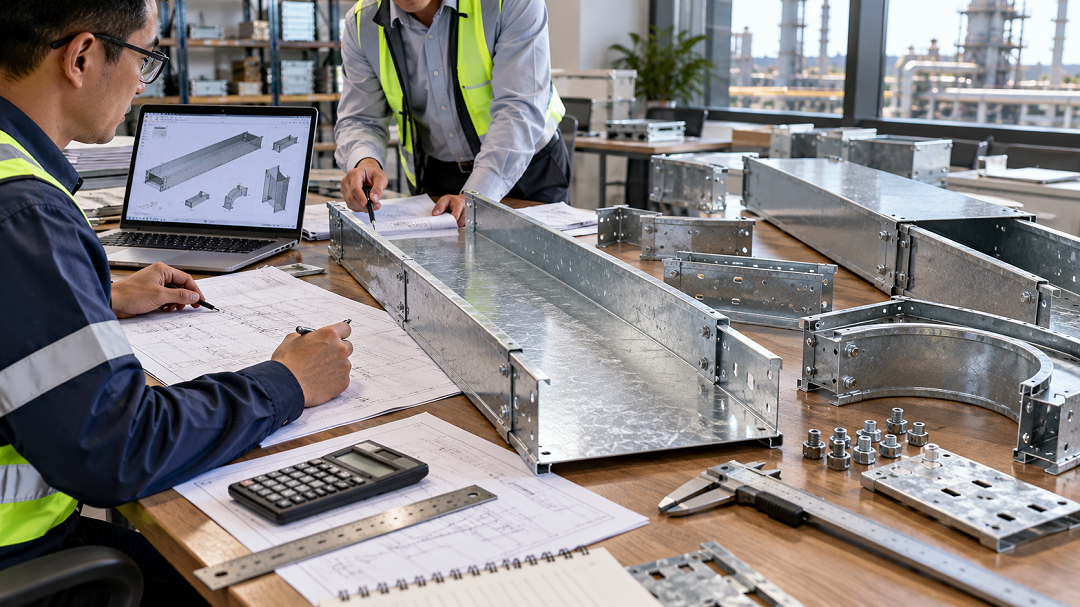

Memilih Produsen Tray Kabel Solid untuk Proyek
Untuk kebutuhan proyek, kemampuan supplier tidak hanya dinilai dari harga produk.
Engineer dan procurement perlu melihat kemampuan produsen dalam menyediakan ukuran, material, ketebalan, finishing, fitting, serta konfigurasi sesuai kebutuhan.
Kemampuan fabrikasi custom juga penting ketika layout proyek tidak dapat menggunakan dimensi standar. CV. Fawwaz Abadi menyediakan layanan fabrikasi cable tray berdasarkan kebutuhan ukuran, material, konfigurasi, dan quantity proyek.
Anda juga dapat melihat informasi lebih lanjut mengenai produsen kabel tray CV. Fawwaz Abadi untuk kebutuhan proyek dengan volume dan spesifikasi tertentu.
FAQ
Apa itu tray kabel solid ?
Tray kabel solid adalah cable tray dengan dasar kontinu tanpa lubang perforasi. Desain ini memberikan bidang penopang kabel yang lebih tertutup dibandingkan tray perforated.
Apa bedanya tray solid dengan perforated ?
Perbedaan utama terletak pada dasar tray. Solid tray tidak memiliki lubang, sedangkan perforated tray memiliki bukaan untuk membantu ventilasi dan drainase.
Apakah tray kabel solid cocok untuk kabel sensitif ?
Dapat dipertimbangkan untuk kabel kontrol, instrumentasi, komunikasi, dan jalur lain yang membutuhkan perlindungan tambahan. Namun, kebutuhan ventilasi, temperatur, dan spesifikasi kabel tetap harus diperiksa.
Apakah tray kabel solid harus menggunakan cover ?
Tidak selalu. Tetapi jika tujuan proyek adalah memperoleh perlindungan lingkungan yang lebih menyeluruh, penggunaan cover dapat menjadi bagian dari konfigurasi sistem.
Material apa yang cocok untuk area korosif ?
Pilihan bergantung pada tingkat korosi dan spesifikasi proyek. Material seperti HDG, stainless steel, aluminium, atau finishing tertentu dapat dipertimbangkan setelah kondisi lingkungan dianalisis.
Bagaimana menentukan ukuran tray ?
Ukuran ditentukan berdasarkan jumlah dan diameter kabel, kebutuhan ruang, cable fill, berat kabel, support span, serta kemungkinan penambahan kabel di masa depan.
Kesimpulan
Tray kabel solid merupakan solusi cable management untuk instalasi yang membutuhkan dasar tray tanpa lubang dan perlindungan tambahan terhadap kontaminan maupun gangguan fisik. Produk ini dapat menjadi pilihan untuk kabel kontrol, instrumentasi, komunikasi, dan jalur tertentu pada fasilitas khusus.
Namun, pemilihan tidak boleh berhenti pada desain solid bottom. Engineer perlu mengevaluasi material, ketebalan, cable load, support span, finishing, fitting, kondisi lingkungan, serta kebutuhan cover.
Untuk proyek dengan spesifikasi khusus, bekerja dengan produsen cable tray dapat mempermudah proses penyesuaian ukuran, material, konfigurasi, dan quantity.
CV. Fawwaz Abadi menyediakan solusi cable tray, cable ladder, support, fitting, serta kebutuhan fabrikasi untuk berbagai proyek industri. Jika Anda sedang menyiapkan pengadaan tray kabel solid, kirimkan drawing, cable schedule, ukuran, material, quantity, dan spesifikasi proyek agar kebutuhan dapat dievaluasi sebelum quotation.
