Dalam sistem instalasi listrik modern, manajemen jalur kabel menjadi salah satu elemen penting yang tidak boleh diabaikan. Instalasi kabel yang berantakan bukan hanya mengurangi estetika bangunan, tetapi juga meningkatkan risiko gangguan listrik, kesulitan maintenance, hingga potensi bahaya kebakaran. Karena itu, penggunaan cable tray di plafon menjadi solusi yang banyak diterapkan pada gedung komersial, area industri, rumah sakit, data center, hingga fasilitas publik.
Pemasangan cable tray di plafon membantu menciptakan jalur kabel yang lebih rapi, aman, dan mudah diakses saat maintenance. Namun, proses instalasi tidak boleh dilakukan sembarangan. Mulai dari pemilihan support bracket, perhitungan load capacity, hingga sistem grounding harus direncanakan dengan benar agar instalasi kabel tetap aman dalam jangka panjang.
Artikel ini akan membahas cara pasang kabel tray di plafon dengan pendekatan teknikal dan praktis sesuai kebutuhan proyek modern.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Apa Itu Cable Tray dan Fungsinya dalam Instalasi Listrik
Cable tray adalah sistem support yang digunakan untuk menopang dan mengatur jalur kabel listrik agar lebih rapi dan aman.
Dalam dunia industri dan konstruksi modern, cable tray berfungsi sebagai media distribusi kabel untuk:
- Kabel power
- Kabel kontrol
- Kabel data
- Kabel instrumentasi
- Sistem telekomunikasi
Penggunaan tray industri membantu proses instalasi kabel menjadi lebih efisien dibanding metode konvensional menggunakan conduit penuh.
Definisi Singkat Cable Tray
Cable tray adalah sistem penyangga kabel terbuka yang dirancang untuk mendukung distribusi kabel listrik secara aman, terstruktur, dan mudah di-maintenance.
Mengapa Cable Tray Dipasang di Plafon?
Pemasangan cable tray di plafon memiliki banyak keuntungan terutama untuk bangunan modern dan area industri.
Menghemat Area Kerja
Jalur kabel yang dipasang di plafon membantu menjaga area lantai tetap bersih dan aman digunakan.
Hal ini penting pada:
- Pabrik produksi
- Gudang logistik
- Ruang server
- Gedung komersial
- Area mekanikal dan elektrikal
Membuat Jalur Kabel Lebih Rapi
Instalasi kabel yang tertata baik mempermudah identifikasi kabel dan mengurangi risiko kabel saling bertumpuk.
Manajemen kabel yang rapi juga membantu meningkatkan standar keselamatan kerja.
Mempermudah Maintenance
Cable tray memberikan akses lebih mudah saat inspeksi atau penambahan kabel baru.
Teknisi dapat melakukan maintenance tanpa harus membongkar seluruh jalur instalasi kabel.
Mendukung Sistem Distribusi Kabel Modern
Gedung modern dan area industri membutuhkan sistem distribusi daya yang fleksibel dan scalable.
Penggunaan cable tray membantu mempermudah ekspansi instalasi di masa mendatang.
Jenis Cable Tray yang Umum Digunakan
Sebelum memahami cara pasang kabel tray di plafon, penting mengetahui jenis tray yang umum digunakan.
Perforated Tray
Perforated tray memiliki lubang ventilasi pada bagian dasar tray.
Keunggulan:
- Sirkulasi udara lebih baik
- Mengurangi panas kabel
- Cocok untuk indoor installation
Perforated tray banyak digunakan pada gedung komersial dan ruang server.
Cable Ladder
Cable ladder menggunakan struktur menyerupai tangga.
Keunggulan:
- Load capacity tinggi
- Cocok untuk kabel besar
- Ventilasi maksimal
Cable ladder sering digunakan pada area industri dan proyek heavy duty.
Wire Mesh Tray
Jenis ini menggunakan struktur kawat terbuka.
Biasanya digunakan untuk:
- Kabel data
- Sistem IT
- Telekomunikasi
Material Cable Tray untuk Instalasi Plafon
Pemilihan material sangat memengaruhi ketahanan tray industri.
Galvanis
Material galvanis banyak digunakan untuk area indoor dengan kelembapan normal.
Hot Dip Galvanize
Hot dip galvanize memiliki lapisan perlindungan korosi lebih tinggi.
Cocok digunakan untuk:
- Area outdoor
- Lingkungan lembap
- Area industri berat
Powder Coating
Powder coating memberikan tampilan lebih rapi dan perlindungan tambahan terhadap korosi ringan.
Biasanya digunakan pada:
- Gedung komersial
- Data center
- Area publik
Persiapan Sebelum Pasang Cable Tray di Plafon
Tahap persiapan sangat menentukan kualitas instalasi kabel secara keseluruhan.
Survey Area Instalasi
Lakukan pengecekan area plafon sebelum pemasangan.
Hal yang perlu diperhatikan:
- Struktur plafon
- Jalur MEP existing
- Ketinggian instalasi
- Titik support
- Area maintenance
Menghitung Load Capacity
Load capacity menentukan kekuatan tray menahan beban kabel.
Perhitungan meliputi:
- Berat kabel
- Jumlah kabel
- Jenis kabel
- Faktor ekspansi
Kesalahan perhitungan load capacity dapat menyebabkan tray melengkung atau rusak.
Menentukan Jalur Kabel
Jalur cable tray harus dirancang seefisien mungkin.
Tujuan utamanya:
- Meminimalkan crossing kabel
- Mempermudah maintenance
- Menghindari area panas
- Mengurangi interferensi
Menentukan Jenis Support Bracket
Support bracket harus disesuaikan dengan:
- Beban tray
- Kondisi plafon
- Jenis bangunan
- Panjang jalur kabel
Material dan Peralatan yang Dibutuhkan
Berikut beberapa material utama dalam instalasi cable tray plafon:
Material
- Cable tray atau cable ladder
- Support bracket
- Hanger rod
- Dynabolt
- Connector plate
- Clamp
- Grounding cable
Peralatan
- Mesin bor
- Waterpass
- Meteran
- Grinder
- Kunci pas
- APD keselamatan kerja

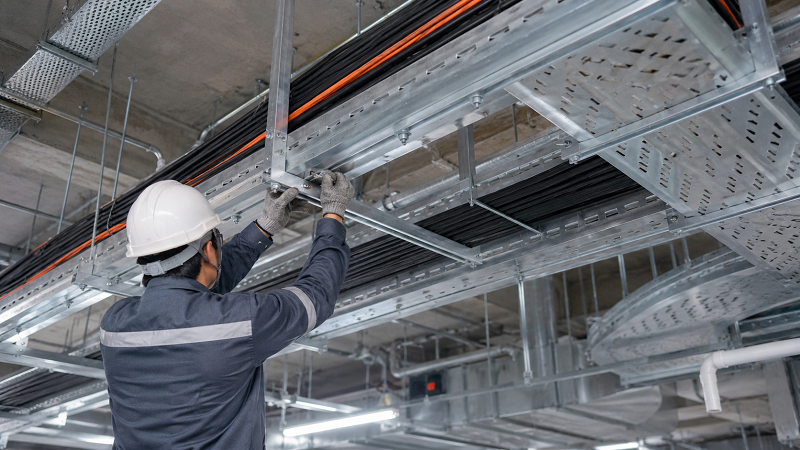

Cara Pasang Kabel Tray di Plafon dengan Benar
Proses pemasangan harus dilakukan secara bertahap dan presisi.
Menentukan Titik Support
Support bracket harus dipasang pada titik yang mampu menahan beban tray dan kabel.
Jarak support biasanya disesuaikan dengan:
- Jenis tray
- Ukuran tray
- Berat kabel
- Kondisi lingkungan
Memasang Hanger dan Bracket
Hanger rod dipasang menggunakan dynabolt ke struktur beton atau baja.
Pastikan:
- Posisi sejajar
- Ketinggian konsisten
- Bracket tidak miring
Kesalahan alignment dapat memengaruhi kestabilan jalur kabel.
Menyusun Cable Tray
Setelah support terpasang, cable tray mulai disusun mengikuti jalur instalasi.
Perhatikan:
- Sambungan tray rapat
- Tidak ada sisi tajam
- Tray terpasang stabil
Gunakan connector plate untuk memperkuat sambungan antar tray.
Memastikan Alignment Tray
Alignment sangat penting agar jalur kabel terlihat profesional.
Gunakan:
- Waterpass
- Laser level
- Pengukuran berkala
Tray yang tidak rata akan menyulitkan penarikan kabel.
Melakukan Grounding Cable Tray
Grounding wajib dilakukan terutama pada sistem distribusi daya industri.
Tujuan grounding:
- Mengurangi risiko arus bocor
- Melindungi teknisi
- Menjaga keamanan instalasi
Grounding biasanya dilakukan menggunakan kabel grounding yang dihubungkan ke sistem grounding utama bangunan.
Standar Jarak Support Cable Tray
Jarak support memengaruhi kekuatan struktur tray industri.
Faktor yang Mempengaruhi Jarak Support
Beberapa faktor utama:
- Load capacity
- Ukuran tray
- Jenis material
- Lingkungan instalasi
Risiko Support Terlalu Jauh
Jika support terlalu jauh:
- Tray melendut
- Sambungan cepat rusak
- Beban tidak merata
Risiko Support Terlalu Rapat
Support terlalu rapat memang lebih kuat, tetapi meningkatkan biaya material dan instalasi.
Karena itu diperlukan perhitungan yang optimal.
Kesalahan Fatal Saat Pasang Cable Tray di Plafon
Beberapa kesalahan berikut sering terjadi di lapangan.
Salah Menghitung Beban Kabel
Banyak instalasi gagal karena load capacity tidak dihitung dengan benar.
Akibatnya:
- Tray melengkung
- Support rusak
- Jalur kabel tidak aman
Menggunakan Material Tipis
Material terlalu tipis tidak cocok untuk instalasi heavy duty.
Pastikan ketebalan tray sesuai kebutuhan proyek.
Tidak Memperhatikan Grounding
Grounding yang buruk dapat meningkatkan risiko:
- Arus bocor
- Gangguan listrik
- Bahaya keselamatan kerja
Jalur Tray Terlalu Dekat Sumber Panas
Hindari pemasangan dekat:
- Pipa panas
- Mesin produksi
- Area furnace
Panas berlebih dapat memengaruhi umur kabel.
Tidak Menyediakan Ruang Maintenance
Instalasi yang terlalu rapat menyulitkan inspeksi dan penambahan kabel baru.
Selalu sisakan ruang akses maintenance.
Pentingnya Grounding pada Cable Tray
Grounding menjadi bagian penting dalam sistem instalasi kabel modern.
Fungsi Grounding
Grounding membantu:
- Mengalirkan arus bocor
- Menjaga keamanan teknisi
- Melindungi sistem distribusi daya
Standar Grounding Cable Tray
Beberapa proyek industri menggunakan:
- Ground bonding jumper
- Grounding clamp
- Kabel BC grounding
Semua sambungan grounding harus memiliki kontinuitas yang baik.
Tips Instalasi Cable Tray agar Lebih Awet
Agar sistem cable tray bertahan lama, beberapa hal berikut perlu diperhatikan.
Gunakan Material Sesuai Lingkungan
- Indoor → galvanis
- Outdoor → hot dip galvanize
- Area korosif → coating khusus
Hindari Overload Kabel
Jangan memaksakan jumlah kabel melebihi kapasitas tray.
Lakukan Inspeksi Berkala
Pemeriksaan rutin membantu mendeteksi:
- Korosi
- Baut longgar
- Tray melendut
- Kerusakan support bracket
Gunakan Produk Berkualitas
Material berkualitas membantu meningkatkan umur instalasi kabel dan mengurangi biaya maintenance jangka panjang.
Penerapan Cable Tray pada Berbagai Jenis Bangunan
Sistem cable tray kini digunakan di berbagai sektor.
Gedung Perkantoran
Untuk:
- Distribusi power
- Kabel data
- Sistem internet
Pabrik dan Industri
Digunakan pada:
- Mesin produksi
- Panel distribusi
- Sistem otomasi
Data Center
Membantu pengelolaan kabel server dan jaringan.
Rumah Sakit
Mendukung sistem listrik dan komunikasi medis.
Pentingnya Menggunakan Vendor Profesional
Instalasi cable tray bukan hanya soal pemasangan fisik.
Dibutuhkan:
- Perhitungan teknis
- Pemahaman load capacity
- Sistem grounding
- Standar keselamatan
Vendor profesional biasanya mampu memberikan solusi lebih optimal sesuai kebutuhan proyek.
Sebagai perusahaan spesialis cable tray dan cable ladder, CV. Fawwaz Abadi menyediakan berbagai kebutuhan tray industri mulai dari fabrikasi, support bracket, hot dip galvanize, powder coating, hingga konsultasi instalasi kabel untuk proyek gedung dan industri modern.
Dengan pengalaman dalam sistem manajemen kabel industri, pemilihan material dan desain jalur kabel dapat disesuaikan dengan kebutuhan proyek secara lebih presisi.
Kesimpulan
Pemasangan cable tray di plafon membutuhkan perencanaan teknis yang matang agar instalasi kabel tetap aman, rapi, dan mudah di-maintenance. Mulai dari pemilihan material, perhitungan load capacity, penggunaan support bracket, hingga grounding harus dilakukan sesuai standar instalasi industri.
Sistem cable tray yang terpasang dengan benar tidak hanya meningkatkan keamanan distribusi daya, tetapi juga membantu efisiensi maintenance dan pengembangan jalur kabel di masa mendatang.
Jika Anda membutuhkan solusi cable tray, cable ladder, perforated tray, hingga sistem support bracket untuk proyek industri dan gedung modern, CV. Fawwaz Abadi siap membantu menyediakan produk dan layanan profesional sesuai kebutuhan instalasi kabel proyek Anda.
