Rak kabel merupakan bagian penting dalam sistem instalasi listrik pada gedung komersial, pabrik, gudang, pusat data, dan berbagai fasilitas industri. Produk ini digunakan untuk menopang serta menata jalur kabel agar instalasi lebih terorganisasi, mudah diperiksa, dan dapat dipelihara sesuai kebutuhan operasional.
Namun, memilih rak kabel untuk proyek tidak cukup hanya berdasarkan ukuran atau harga. Jenis konstruksi, material, ketebalan, kapasitas beban, kondisi lingkungan, dan metode pemasangan perlu dipertimbangkan agar produk sesuai dengan kebutuhan instalasi.
Bagi kontraktor MEP, electrical engineer, dan tim procurement, memahami spesifikasi tersebut membantu proses perencanaan sekaligus mempermudah evaluasi pemasok. Artikel ini membahas jenis rak kabel, pilihan material, ukuran, faktor harga, dan tips memilih supplier untuk kebutuhan proyek.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Apa Itu Rak Kabel dan Fungsinya dalam Instalasi Listrik ?
Rak kabel adalah sistem penyangga atau jalur pendukung yang digunakan untuk menata dan menopang kabel listrik maupun kabel komunikasi. Dalam praktik industri, istilah ini dapat merujuk pada cable tray, cable ladder, atau sistem pendukung kabel lain, bergantung pada desain produk dan penggunaannya.

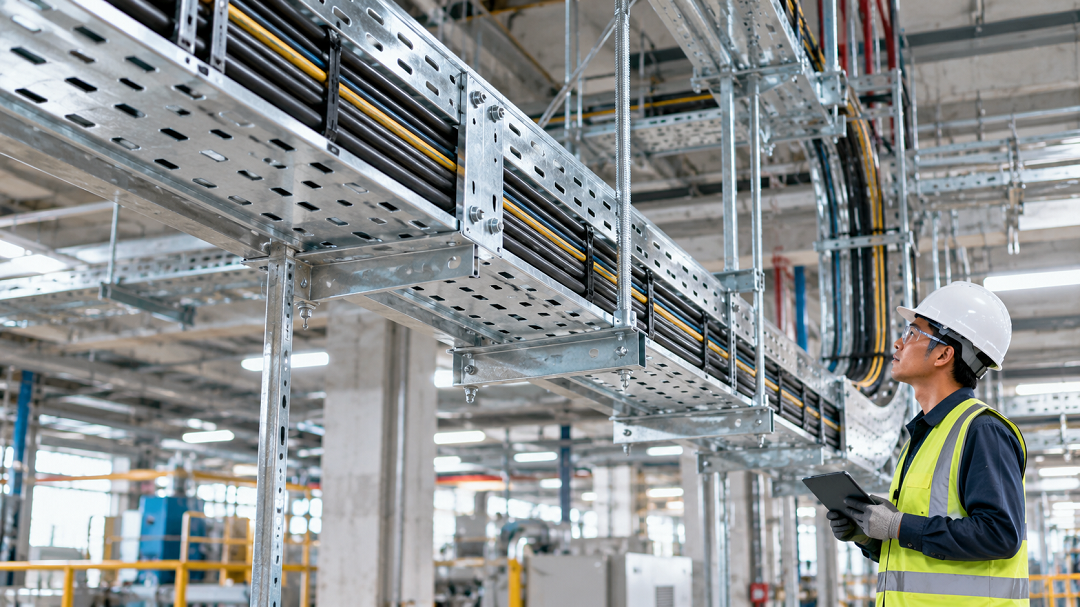

Fungsi Rak Kabel pada Bangunan dan Fasilitas Industri
Rak kabel membantu mengarahkan jalur kabel secara teratur di sepanjang koridor instalasi, dinding, plafon, atau area pendukung lainnya. Sistem ini juga memudahkan identifikasi jalur, pemeriksaan kondisi kabel, dan pekerjaan pemeliharaan.
Pada proyek dengan banyak jalur kabel, penggunaan sistem penyangga yang tepat dapat mendukung kerapian instalasi dan mempermudah penambahan kabel di kemudian hari, selama kapasitas serta ruang yang tersedia mencukupi.
Perbedaan Rak Kabel, Cable Tray, dan Cable Ladder
Cable tray umumnya memiliki dasar penyangga yang dapat berupa pelat solid atau berlubang. Cable ladder menggunakan dua rel samping yang dihubungkan anak tangga, sehingga cocok untuk konfigurasi tertentu yang membutuhkan ventilasi dan akses kabel.
Istilah rak kabel sering digunakan secara umum dalam pengadaan. Karena itu, spesifikasi penawaran perlu menyebutkan tipe konstruksi secara jelas agar produk yang diterima sesuai dengan gambar teknis dan kebutuhan proyek.

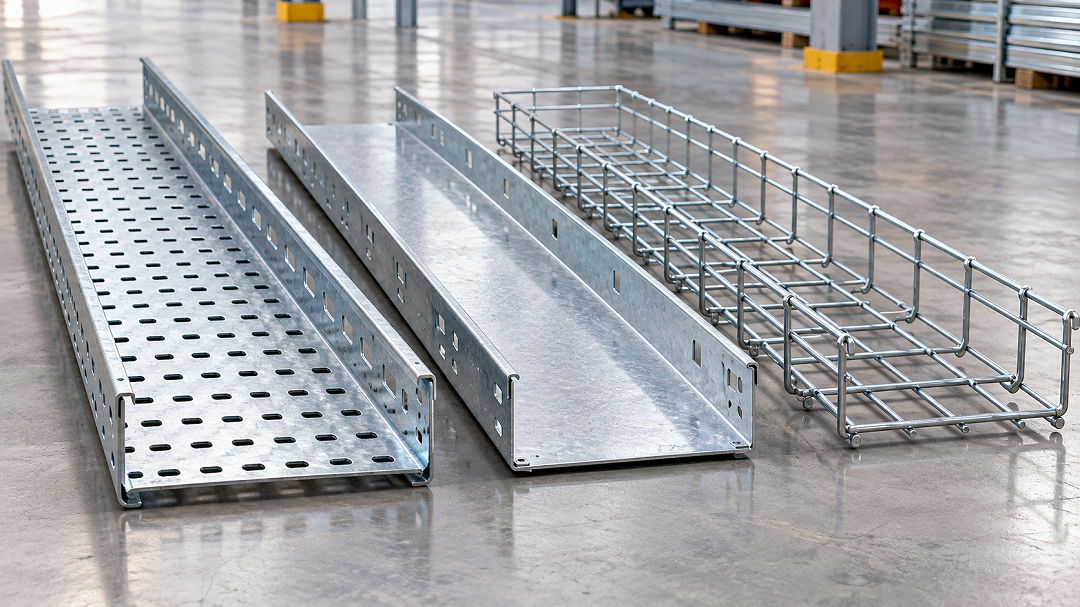

Jenis Rak Kabel Berdasarkan Desain dan Material
Pemilihan jenis rak kabel sebaiknya mempertimbangkan karakter kabel, lingkungan instalasi, kebutuhan perlindungan, dan kemudahan pemeliharaan.
Rak Kabel Perforated
Rak kabel perforated memiliki lubang pada bagian dasarnya. Desain ini mendukung sirkulasi udara di sekitar kabel dan dapat membantu pengikatan kabel pada titik tertentu. Jenis ini sering dipertimbangkan untuk instalasi gedung komersial dan industri.
Rak Kabel Solid Bottom
Rak kabel solid bottom memiliki dasar yang tidak berlubang. Desain ini memberikan penghalang fisik tambahan terhadap benda kecil atau kotoran yang jatuh dari atas, bergantung pada konstruksi dan pemasangannya.
Namun, rak kabel dengan dasar solid tidak otomatis kedap air atau debu. Kesesuaiannya tetap perlu dinilai berdasarkan kondisi lingkungan dan kebutuhan perlindungan instalasi.
Rak Kabel Wire Mesh
Rak kabel wire mesh dibuat dari kawat logam yang membentuk struktur jaring. Bentuknya relatif terbuka sehingga memudahkan akses dan perubahan jalur kabel pada instalasi tertentu. Jenis ini sering digunakan pada sistem komunikasi, ruang teknis, dan instalasi dengan kebutuhan fleksibilitas.
Material Rak Kabel
Material yang umum dipertimbangkan meliputi:
- Baja galvanis: memiliki lapisan seng untuk membantu melindungi baja dari korosi.
- Hot-dip galvanized: memperoleh lapisan seng melalui proses pencelupan panas; pilihan ini perlu disesuaikan dengan lingkungan dan spesifikasi proyek.
- Aluminium: relatif ringan dan dapat menjadi pilihan untuk kebutuhan tertentu yang mempertimbangkan bobot serta ketahanan korosi.
- Stainless steel: dapat dipertimbangkan pada lingkungan yang membutuhkan ketahanan korosi lebih tinggi, dengan pemilihan grade sesuai kondisi paparan.
Pemilihan material tidak sebaiknya dilakukan hanya berdasarkan nama bahan. Kondisi lingkungan, jenis paparan kimia, kelembapan, temperatur, dan persyaratan proyek perlu diperiksa terlebih dahulu.
Ukuran Rak Kabel dan Kapasitas Beban
Ukuran rak kabel harus disesuaikan dengan jumlah kabel, diameter kabel, ruang instalasi, serta kebutuhan pengembangan di masa depan.
Lebar, Tinggi Sisi, dan Panjang Rak Kabel
Dimensi yang perlu diperiksa meliputi lebar dasar, tinggi sisi, panjang unit, serta ketebalan material. Pilihan ukuran harus memberikan ruang yang cukup untuk penataan kabel tanpa membuat jalur terlalu padat.
Selain dimensi utama, periksa kompatibilitas aksesori seperti elbow, tee, reducer, joint plate, cover, dan support bracket agar perubahan arah serta sambungan jalur dapat dipasang dengan tepat.
Faktor yang Memengaruhi Kapasitas Beban
Kapasitas beban rak kabel dipengaruhi oleh desain struktur, material, ketebalan, panjang bentang antartumpuan, jenis beban, sambungan, dan metode pemasangan.
Jarak support yang lebih panjang dapat meningkatkan lendutan. Oleh karena itu, kapasitas tidak boleh ditentukan hanya dari ketebalan pelat atau perkiraan visual. Gunakan data teknis produsen dan periksa kesesuaiannya dengan kondisi pemasangan aktual.
Untuk proyek industri, perhitungan juga perlu memperhitungkan berat kabel, kemungkinan penambahan kabel, serta beban lain yang diizinkan oleh desain sistem.
Cara Memilih Rak Kabel untuk Kebutuhan Proyek
Pemilihan rak kabel yang tepat dimulai dari spesifikasi teknis, bukan sekadar membandingkan harga per unit.
Sesuaikan Desain dengan Jenis dan Jumlah Kabel
Identifikasi jenis kabel, diameter, jumlah jalur, kebutuhan pemisahan kabel daya dan komunikasi, serta kemungkinan ekspansi. Informasi ini membantu menentukan lebar, konfigurasi, dan jenis rak yang sesuai.
Pilih Material Berdasarkan Kondisi Lingkungan
Untuk instalasi indoor, kebutuhan material dapat berbeda dengan area outdoor atau lingkungan industri yang memiliki kelembapan dan paparan korosif. Pastikan sistem pelapisan atau grade material sesuai dengan kondisi lokasi.
Periksa Spesifikasi, Aksesori, dan Kebutuhan Instalasi
Pastikan penawaran menyebutkan tipe rak, dimensi, ketebalan, material, finishing, panjang unit, aksesori, dan jumlah kebutuhan. Cocokkan spesifikasi dengan gambar kerja atau bill of quantities (BOQ) proyek.
Berapa Harga Rak Kabel dan Apa yang Memengaruhinya ?
Harga rak kabel bervariasi berdasarkan spesifikasi dan kondisi pengadaan. Faktor yang umum memengaruhi biaya antara lain:
- Material dasar dan jenis finishing.
- Lebar, tinggi sisi, ketebalan, dan panjang unit.
- Jenis konstruksi, seperti perforated, solid bottom, atau wire mesh.
- Jumlah pesanan serta kebutuhan fabrikasi khusus.
- Aksesori, kemasan, transportasi, dan lokasi pengiriman.
Untuk membandingkan penawaran supplier secara adil, gunakan spesifikasi yang sama. Produk dengan harga lebih rendah belum tentu memberikan nilai terbaik apabila material, ketebalan, aksesori, atau kesesuaiannya dengan kebutuhan proyek berbeda.
Tips Memilih Supplier Rak Kabel untuk Proyek
Supplier yang tepat perlu mampu memberikan informasi produk secara jelas dan mendukung kebutuhan pengadaan sesuai ruang lingkup kesepakatan.
Pertama, periksa konsistensi spesifikasi dalam quotation, gambar teknis, dan dokumen produk. Kedua, pastikan pemasok dapat menjelaskan pilihan material serta ketersediaan aksesori. Ketiga, evaluasi kemampuan memenuhi jumlah, jadwal, dan persyaratan pengiriman proyek.
Untuk pengadaan skala besar, klarifikasi juga kapasitas produksi, toleransi dimensi, prosedur pemeriksaan kualitas, dan dokumentasi yang tersedia. Informasi tersebut membantu procurement mengurangi risiko ketidaksesuaian saat barang diterima.
Pengadaan Rak Kabel Bersama CV. Fawwaz Abadi
Kebutuhan rak kabel setiap proyek dapat berbeda, mulai dari instalasi gedung komersial hingga jalur kabel di fasilitas industri. Karena itu, proses pengadaan sebaiknya diawali dengan spesifikasi yang terukur agar pemilihan produk dan evaluasi penawaran lebih efisien.
CV. Fawwaz Abadi melalui website resminya menjadi titik awal untuk mengeksplorasi kebutuhan sistem cable tray dan cable ladder. Sebelum meminta penawaran, siapkan jenis rak yang dibutuhkan, dimensi, material, finishing, jumlah, aksesori, serta lokasi pengiriman.
Sedang menyiapkan pengadaan rak kabel untuk proyek? Kunjungi CV. Fawwaz Abadi untuk mendiskusikan kebutuhan produk dan spesifikasi yang relevan dengan instalasi Anda.
FAQ
Apa fungsi utama rak kabel ?
Rak kabel berfungsi menopang dan menata jalur kabel agar instalasi lebih teratur, mudah diperiksa, dan dapat dipelihara sesuai kebutuhan.
Apa perbedaan rak kabel perforated dan solid bottom ?
Perforated memiliki lubang pada dasarnya, sedangkan solid bottom menggunakan dasar tertutup. Pemilihan bergantung pada kebutuhan ventilasi, perlindungan fisik, dan kondisi instalasi.
Bagaimana menentukan ukuran rak kabel ?
Pertimbangkan jumlah dan diameter kabel, kebutuhan ruang, konfigurasi jalur, serta rencana penambahan kabel. Ukuran akhir perlu disesuaikan dengan gambar kerja dan persyaratan proyek.
Apakah rak kabel galvanis cocok untuk area outdoor ?
Rak kabel galvanis dapat dipertimbangkan untuk area outdoor, tetapi kesesuaiannya bergantung pada jenis pelapisan, kualitas finishing, kondisi lingkungan, dan persyaratan desain.
Bagaimana menghitung kapasitas beban rak kabel ?
Gunakan data kapasitas dari produsen untuk konfigurasi bentang dan pemasangan yang sesuai. Perhitungan perlu mempertimbangkan berat kabel, jarak support, sambungan, dan batas lendutan yang diizinkan.
Apa yang perlu disiapkan sebelum meminta penawaran harga ?
Siapkan jenis rak kabel, dimensi, ketebalan, material, finishing, jumlah, daftar aksesori, gambar kerja atau BOQ, serta lokasi dan jadwal pengiriman.
Kesimpulan
Rak kabel membantu membentuk jalur instalasi yang teratur dan mendukung pekerjaan inspeksi serta pemeliharaan. Pemilihan produk perlu mempertimbangkan desain, material, ukuran, kapasitas beban, kondisi lingkungan, dan kelengkapan aksesori.
Bagi kontraktor, engineer, dan tim procurement, spesifikasi yang jelas juga menjadi dasar untuk membandingkan penawaran supplier secara objektif. Jika Anda sedang merencanakan pengadaan rak kabel, kunjungi website CV. Fawwaz Abadi untuk memulai diskusi mengenai kebutuhan produk proyek Anda.
