Dalam instalasi listrik modern, manajemen jalur kabel bukan lagi sekadar aspek pendukung, melainkan bagian krusial yang menentukan efisiensi, keselamatan, serta keberlanjutan operasional suatu sistem. Seiring meningkatnya kompleksitas distribusi daya dan data di berbagai sektor—mulai dari gedung komersial, industri manufaktur, hingga pusat data—kebutuhan akan sistem penataan kabel yang rapi dan aman menjadi semakin vital.
Instalasi kabel tanpa sistem pendukung yang tepat berisiko menimbulkan berbagai permasalahan. Kabel yang bertumpuk tanpa jalur terstruktur dapat menyebabkan panas berlebih, interferensi sinyal, kesulitan perawatan, bahkan potensi kebakaran. Selain itu, dari sisi estetika dan standar keselamatan kerja, instalasi yang tidak tertata jelas tidak memenuhi kriteria instalasi profesional.
Di sinilah peran sistem cable management seperti cable tray dan aksesorisnya menjadi solusi utama. Berbagai komponen pendukung dirancang untuk memastikan distribusi kabel berjalan efisien, fleksibel, serta mudah dikembangkan. Salah satu aksesoris penting dalam sistem ini adalah Equal Cross Tray, yang berfungsi sebagai titik percabangan empat arah dalam jaringan cable tray.
Komponen ini tidak hanya membantu membagi jalur distribusi kabel, tetapi juga menjaga kerapian, kestabilan, dan keamanan instalasi secara keseluruhan.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Mengenal Equal Cross Tray
Definisi Equal Cross Tray

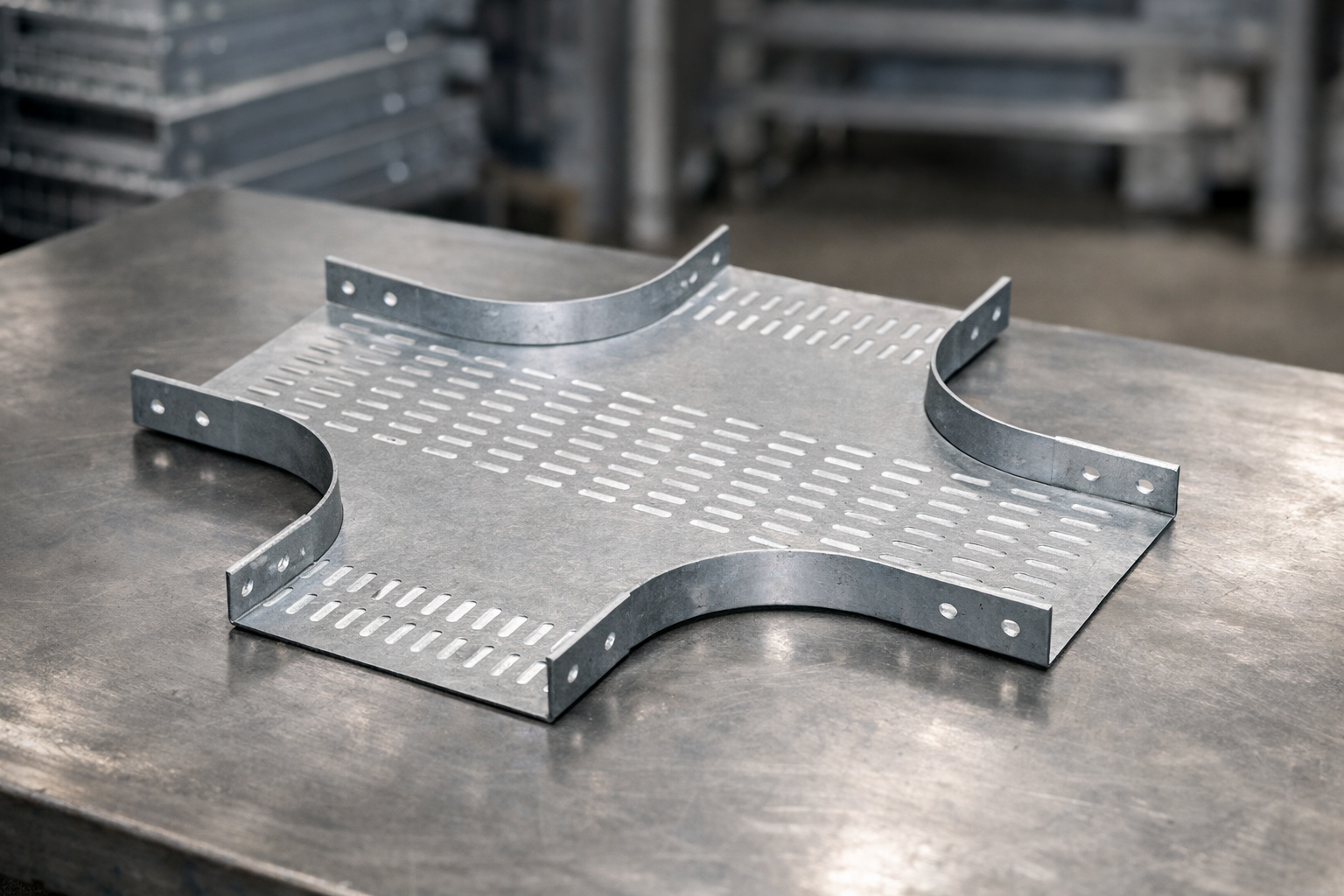

Equal Cross Tray adalah aksesoris cable tray yang digunakan untuk menghubungkan empat jalur cable tray dalam satu titik persilangan yang simetris. Komponen ini memungkinkan distribusi kabel bercabang ke empat arah sekaligus tanpa mengganggu struktur utama jalur kabel.
Dalam sistem manajemen kabel, posisi Equal Cross Tray biasanya ditempatkan pada area persimpangan distribusi—misalnya di tengah gedung, area produksi, atau titik pembagi menuju beberapa panel maupun ruangan.
Fungsi utamanya meliputi:
- Membagi jalur kabel utama menjadi beberapa arah
- Menghubungkan tray dari empat sisi
- Menjaga kontinuitas sistem cable tray
- Mendukung distribusi kabel skala besar
Karakteristik Desain
Secara desain, Equal Cross Tray memiliki bentuk persilangan menyerupai tanda “+”. Keempat sisinya memiliki dimensi yang sama (equal), sehingga mampu menampung cable tray dengan ukuran seragam.
Karakteristik utamanya meliputi:
- Persilangan empat arah simetris
- Radius tekukan yang mengikuti standar kabel
- Struktur kokoh untuk menahan beban distribusi
- Kompatibel dengan berbagai tipe tray (ladder maupun perforated tray)
Desain ini memungkinkan kabel tetap tertata tanpa tekanan berlebih saat melewati titik percabangan.
Fungsi Utama dalam Instalasi Kabel
Percabangan Kabel Empat Arah
Dalam instalasi skala besar, jalur kabel jarang berjalan lurus tanpa cabang. Distribusi daya dan data biasanya harus menjangkau berbagai area sekaligus.
Equal Cross Tray memungkinkan:
- Pembagian jalur dari satu sumber ke empat area
- Integrasi distribusi antar lantai atau zona
- Penghematan ruang instalasi
Dengan sistem percabangan yang terstruktur, perencanaan jalur menjadi lebih efisien dan mudah dikembangkan.
Menjaga Kerapian Jalur
Kerapian instalasi kabel bukan hanya soal estetika, tetapi juga berkaitan langsung dengan kemudahan identifikasi dan perawatan.
Penggunaan Equal Cross Tray membantu:
- Mengelompokkan kabel sesuai jalur
- Memisahkan kabel daya dan data
- Mempermudah pelacakan saat troubleshooting
- Menghindari kabel bersilangan tidak beraturan
Instalasi yang rapi akan mempercepat pekerjaan teknisi dalam inspeksi maupun perbaikan.
Mendukung Keamanan Sistem
Keamanan menjadi faktor paling krusial dalam instalasi listrik. Percabangan kabel tanpa aksesoris yang tepat berpotensi menimbulkan tekanan, gesekan, atau penumpukan panas.
Equal Cross Tray berperan dalam:
- Mengurangi risiko kabel terjepit
- Menjaga radius tekukan sesuai standar
- Meminimalkan overheating
- Menghindari kerusakan isolasi kabel
Dengan demikian, umur pakai kabel maupun sistem distribusi dapat meningkat signifikan.
Manfaat Penggunaan Equal Cross Tray
Efisiensi Instalasi
Dari sisi pengerjaan proyek, penggunaan aksesoris yang tepat akan mempercepat proses instalasi.
Manfaat efisiensinya antara lain:
- Mengurangi kebutuhan fabrikasi custom di lapangan
- Mempercepat penyambungan tray
- Meminimalkan kesalahan pemasangan
- Menghemat biaya tenaga kerja
Kontraktor dapat menyelesaikan instalasi lebih cepat tanpa mengorbankan kualitas.
Fleksibilitas Distribusi
Sistem distribusi kabel harus adaptif terhadap perubahan layout maupun ekspansi fasilitas.
Equal Cross Tray memberikan fleksibilitas dalam:
- Penambahan jalur baru
- Re-routing kabel
- Integrasi sistem tambahan
- Ekspansi kapasitas distribusi
Hal ini sangat penting bagi industri yang terus berkembang.
Daya Tahan dan Keawetan
Diproduksi dari material logam berkualitas, Equal Cross Tray dirancang untuk penggunaan jangka panjang.
Keunggulannya meliputi:
- Tahan korosi
- Kuat menahan beban
- Tidak mudah deformasi
- Stabil di berbagai suhu
Baik untuk instalasi indoor maupun outdoor.
Material dan Finishing yang Umum Digunakan
Pemilihan material sangat menentukan ketahanan Equal Cross Tray terhadap lingkungan instalasi.
Galvanized Steel
Material baja berlapis seng yang ekonomis dan cukup tahan korosi untuk penggunaan indoor.
Cocok untuk:
- Gedung perkantoran
- Mall
- Rumah sakit
- Sekolah
Hot Dip Galvanized
Melalui proses pencelupan panas, lapisan galvanis menjadi lebih tebal dan tahan ekstrem.
Ideal untuk:
- Area outdoor
- Lingkungan lembap
- Industri berat
- Infrastruktur utilitas
Stainless Steel
Memiliki ketahanan korosi terbaik serta tampilan premium.
Digunakan pada:
- Industri makanan & farmasi
- Laboratorium
- Data center
- Area higienis
Powder Coating
Finishing cat powder memberikan perlindungan tambahan sekaligus estetika.
Keunggulan:
- Warna custom
- Tahan gores
- Perlindungan kimia ringan
- Tampilan lebih rapi
Standar Ukuran dan Spesifikasi Teknis
Agar kompatibel dengan sistem tray utama, Equal Cross Tray diproduksi mengikuti standar dimensi tertentu.
Lebar dan Tinggi Tray
Umumnya mengikuti ukuran tray:
- 100 mm
- 200 mm
- 300 mm
- 400 mm
- 600 mm
Tinggi side rail juga disesuaikan agar kabel tetap aman.
Ketebalan Material
Ketebalan memengaruhi kekuatan struktur:
- 1.2 mm
- 1.6 mm
- 2.0 mm
- 2.5 mm
Dipilih berdasarkan kapasitas beban kabel.
Kapasitas Beban
Perhitungan meliputi:
- Berat kabel per meter
- Jumlah layer kabel
- Faktor keamanan
- Jarak support
Standarisasi Manufaktur
Produksi profesional mengacu pada:
- ISO manufacturing standard
- IEC cable management guideline
- NEMA VE-1
Standarisasi memastikan kompatibilitas dan keamanan sistem.
Aplikasi di Berbagai Industri
Gedung Komersial
Digunakan untuk distribusi listrik, HVAC, dan data jaringan antar lantai maupun zona gedung.
Pabrik dan Manufaktur
Mendukung jalur kabel mesin produksi, panel distribusi, serta sistem otomasi.
Data Center
Berfungsi dalam manajemen kabel server, fiber optic, dan power supply yang sangat kompleks.
Rumah Sakit
Digunakan untuk jalur listrik medis, sistem monitoring, dan jaringan komunikasi.
Infrastruktur dan Utilitas
Seperti bandara, stasiun, pelabuhan, hingga pembangkit listrik.
Integrasi dengan Sistem Cable Tray Lain
Equal Cross Tray jarang berdiri sendiri. Ia terintegrasi dengan berbagai aksesoris lain seperti:
- Elbow tray (belokan)
- Tee tray (percabangan tiga arah)
- Reducer tray (perubahan ukuran)
- Vertical bend
Perencanaan routing profesional biasanya mempertimbangkan:
- Jalur terpendek
- Kemudahan maintenance
- Pemisahan kabel daya & data
- Faktor ekspansi masa depan
Integrasi yang tepat akan menciptakan sistem cable management yang efisien dan scalable.
Proses Instalasi yang Tepat
Tahap Perencanaan
Meliputi:
- Survey lokasi
- Perhitungan beban
- Penentuan jalur
- Penyesuaian layout
Persiapan Material
Pastikan:
- Ukuran sesuai tray utama
- Finishing sesuai lingkungan
- Aksesoris lengkap
- Support system tersedia
Teknik Pemasangan
Langkah umum:
- Pasang support/hanger
- Tempatkan tray utama
- Sambungkan Equal Cross Tray
- Kunci dengan bolt & clamp
- Rapikan jalur kabel
Pengujian dan Finishing
Meliputi:
- Cek kekuatan sambungan
- Verifikasi alignment
- Uji beban kabel
- Inspeksi visual
Kesalahan Umum yang Harus Dihindari
Beberapa kesalahan yang sering terjadi:
Salah ukuran
Mengakibatkan tray tidak presisi dan membahayakan kabel.
Overload kabel
Melebihi kapasitas beban struktur.
Support tidak memadai
Menyebabkan lendutan atau deformasi.
Finishing tidak sesuai
Mempercepat korosi di lingkungan ekstrem.
Menghindari kesalahan ini penting untuk menjaga umur sistem.
Tips Memilih Produk Equal Cross Tray Berkualitas
Agar instalasi optimal, perhatikan beberapa aspek berikut:
Sertifikasi Material
Pastikan bahan memenuhi standar industri dan memiliki uji ketahanan.
Presisi Fabrikasi
Produk presisi memudahkan instalasi tanpa modifikasi tambahan.
Ketahanan Beban
Periksa spesifikasi load capacity sesuai kebutuhan proyek.
Reputasi Produsen
Produsen berpengalaman menjamin kualitas, konsistensi, dan dukungan teknis.
Peran Produsen Lokal dalam Penyediaan Cable Tray
Ketersediaan produk cable tray dan aksesorisnya di dalam negeri memberikan banyak keuntungan bagi pelaku proyek konstruksi maupun industri.
Produsen lokal mampu menyediakan:
- Custom design sesuai kebutuhan proyek
- Lead time produksi lebih cepat
- Efisiensi biaya logistik
- Dukungan teknis langsung
Salah satu perusahaan yang berfokus pada fabrikasi sistem cable management adalah CV. Fawwaz Abadi melalui website resminya spesialiscabletray.com.
Sebagai spesialis cable tray dan cable ladder, perusahaan ini menyediakan berbagai aksesoris pendukung termasuk Equal Cross Tray dengan spesifikasi yang dapat disesuaikan kebutuhan industri.
Keunggulan manufaktur lokal meliputi:
- Fleksibilitas ukuran dan finishing
- Kontrol kualitas ketat
- Konsultasi teknis engineering
- Dukungan pengiriman nasional
Hal ini menjadi solusi strategis bagi proyek yang membutuhkan kecepatan dan presisi.
Kesimpulan
Equal Cross Tray memegang peranan penting dalam menjaga kerapian sekaligus keamanan jalur kabel pada sistem instalasi modern. Fungsinya sebagai percabangan empat arah memungkinkan distribusi kabel berjalan lebih terstruktur, efisien, dan mudah dikembangkan.
Dari sisi teknis, komponen ini membantu mengurangi risiko penumpukan kabel, panas berlebih, hingga kerusakan isolasi. Sementara dari sisi instalasi, penggunaannya mempercepat proses pemasangan serta meningkatkan fleksibilitas routing.
Didukung pilihan material seperti galvanized, hot dip galvanized, stainless steel, hingga powder coating, Equal Cross Tray dapat diaplikasikan di berbagai sektor industri—baik indoor maupun outdoor.
Memilih produk berkualitas dari produsen terpercaya menjadi langkah penting untuk memastikan sistem cable management berjalan optimal dalam jangka panjang. Dengan dukungan fabrikasi presisi dan layanan custom, kebutuhan instalasi kompleks dapat ditangani secara profesional dan efisien.
