Pemilihan kabel ladder proyek untuk instalasi kelistrikan dengan beban tinggi membutuhkan lebih dari sekadar menentukan ukuran produk. Procurement, engineer, dan kontraktor perlu mempertimbangkan material, dimensi, kapasitas beban, support span, kondisi lingkungan, finishing, accessories, serta dokumentasi teknis dari produsen.
Pada proyek infrastruktur dan fasilitas industri, cable ladder digunakan sebagai bagian dari cable management system untuk mendukung jalur kabel power maupun kabel lainnya. Karena konfigurasi setiap proyek berbeda, spesifikasi sebaiknya ditentukan berdasarkan kondisi instalasi dan kebutuhan teknis yang dapat diverifikasi.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi

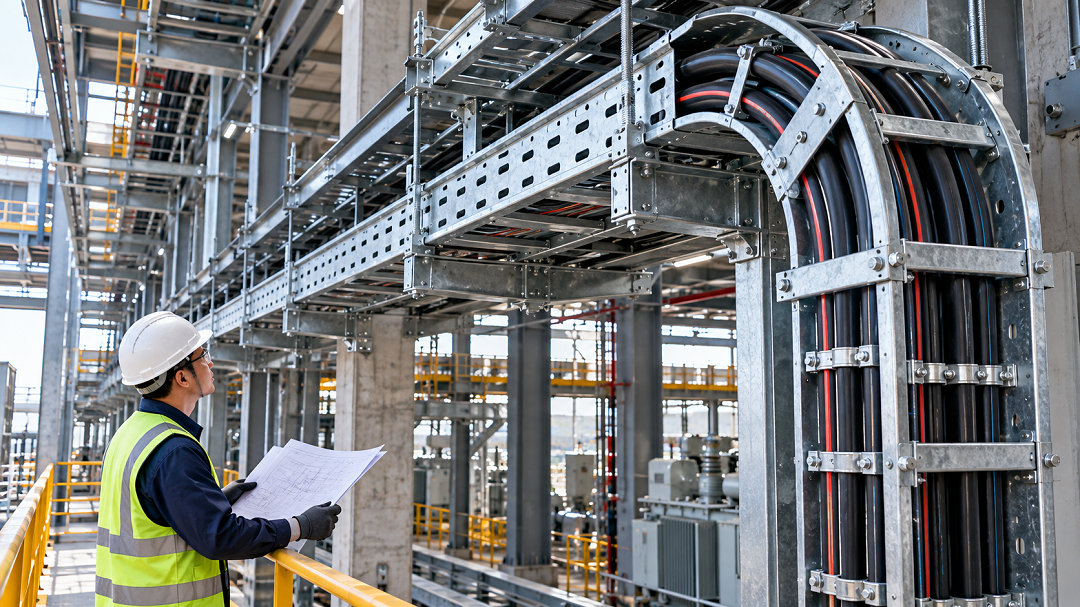

Apa Itu Kabel Ladder Proyek ?
Kabel ladder atau cable ladder merupakan sistem penyangga kabel dengan konstruksi menyerupai tangga. Struktur utamanya terdiri dari side rail dan rung yang berfungsi sebagai tempat penopang serta jalur pemasangan kabel.
Pada proyek dengan jalur kabel yang panjang atau jumlah kabel yang besar, cable ladder dapat membantu membuat routing lebih terorganisasi sekaligus memberikan akses yang relatif terbuka untuk inspeksi dan maintenance.
Fungsi Kabel Ladder sebagai Cable Support
Cable ladder berfungsi menopang kabel pada jalur horizontal maupun konfigurasi tertentu yang membutuhkan perubahan arah. Sistem ini dapat digunakan untuk berbagai kebutuhan instalasi listrik dan industri, dengan pemilihan ukuran serta support yang disesuaikan dengan beban.
Mengapa Digunakan pada Proyek Skala Besar?
Proyek pabrik, pembangkit, fasilitas komersial, warehouse, dan infrastruktur dapat memiliki jalur kabel dengan jumlah serta ukuran yang signifikan.
Dalam kondisi tersebut, cable support perlu dirancang berdasarkan beban kabel, panjang bentang support, konfigurasi routing, serta kondisi lingkungan pemasangan.
Perbedaan Kabel Ladder dan Cable Tray
Cable ladder memiliki konstruksi dengan rung terbuka, sedangkan cable tray umumnya menyediakan bidang penopang kabel yang lebih kontinu.
Pemilihannya bergantung pada jenis kabel, kebutuhan instalasi, lingkungan, metode routing, akses maintenance, dan spesifikasi proyek.
Mengapa Proyek Beban Tinggi Membutuhkan Kabel Ladder ?
Pada instalasi dengan kabel berukuran besar atau beban kabel tinggi, pemilihan cable support perlu dilakukan berdasarkan data teknis.
Menopang Kabel dengan Beban Lebih Besar
Kapasitas sistem tidak hanya ditentukan oleh ketebalan material. Dimensi, konstruksi, support span, konfigurasi pemasangan, dan metode pengujian juga memengaruhi kemampuan sistem dalam menopang beban.
Karena itu, istilah heavy duty sebaiknya tidak digunakan sebagai satu-satunya dasar evaluasi.
Struktur Tangga untuk Routing Kabel
Rung memberikan titik penopang untuk kabel dan dapat membantu teknisi dalam pengaturan jalur. Pada konfigurasi tertentu, akses terbuka juga memudahkan pemeriksaan instalasi.
Fleksibilitas Routing
Cable ladder dapat dikombinasikan dengan berbagai fitting dan accessories untuk membentuk jalur horizontal, vertical, elbow, tee, cross, maupun perubahan ukuran.
Kemudahan Inspeksi dan Maintenance
Konstruksi terbuka memungkinkan kabel lebih mudah terlihat saat inspeksi. Hal ini dapat membantu teknisi melakukan pemeriksaan kondisi kabel dan support system.
Spesifikasi Kabel Ladder Proyek yang Perlu Diperhatikan
Sebelum melakukan pembelian, procurement perlu mengubah kebutuhan proyek menjadi spesifikasi yang dapat diverifikasi.
Material dan Ketebalan Material
Material dapat berupa steel, galvanized steel, aluminium, atau stainless steel, tergantung lingkungan dan kebutuhan proyek.
Ketebalan material juga perlu ditentukan berdasarkan desain dan kebutuhan mechanical strength.
Lebar dan Panjang Cable Ladder
Lebar ditentukan berdasarkan jumlah dan susunan kabel. Sediakan ruang yang cukup untuk instalasi, routing, dan maintenance sesuai desain proyek.
Rung dan Jarak Antar Rung
Jarak rung perlu disesuaikan dengan jenis kabel serta metode pemasangan. Detail tersebut sebaiknya dicantumkan dalam technical drawing atau specification sheet.
Load Capacity dan Span
Load capacity harus dibaca bersama support span. Sistem dengan span berbeda dapat menghasilkan kondisi pembebanan yang berbeda.
IEC 61537:2023 mencakup persyaratan dan pengujian untuk cable tray systems dan cable ladder systems, termasuk pengujian safe working load (SWL). Karena itu, procurement sebaiknya meminta data teknis yang menunjukkan bagaimana kapasitas produk ditentukan.
Finishing dan Perlindungan Korosi
Untuk lingkungan yang memiliki risiko korosi, finishing perlu disesuaikan dengan kondisi pemasangan. Hot dip galvanizing, electro galvanizing, aluminium, atau stainless steel dapat dipertimbangkan berdasarkan spesifikasi proyek dan lingkungan.
Material Kabel Ladder untuk Proyek Industri
Pemilihan material sebaiknya mempertimbangkan lingkungan, kebutuhan mechanical strength, berat sistem, serta persyaratan proyek.
Mild Steel
Steel dapat digunakan ketika kebutuhan mechanical strength dan konstruksi menjadi pertimbangan utama. Perlindungan terhadap korosi perlu diperhatikan sesuai lingkungan pemasangan.
Hot Dip Galvanized
Hot dip galvanized dapat dipertimbangkan untuk lingkungan yang membutuhkan perlindungan korosi lebih tinggi dibanding steel tanpa coating.
Electro Galvanized
Electro galvanizing memberikan lapisan zinc melalui proses elektrolitik dan dapat digunakan pada kondisi yang sesuai dengan spesifikasi finishing proyek.
Stainless Steel
Stainless steel dapat menjadi pilihan untuk lingkungan yang membutuhkan ketahanan korosi tertentu, termasuk kondisi yang lebih agresif, dengan pemilihan grade disesuaikan kebutuhan.
Aluminium
Aluminium memiliki karakteristik ringan dan ketahanan korosi tertentu sehingga dapat dipertimbangkan untuk aplikasi yang memiliki kebutuhan khusus terhadap berat sistem.
Cara Menentukan Kapasitas Kabel Ladder
Kapasitas cable ladder tidak sebaiknya ditentukan hanya berdasarkan istilah “heavy duty”.
Menghitung Beban Kabel
Hitung total beban kabel berdasarkan jenis, jumlah, ukuran, dan berat kabel yang akan dipasang.
Memahami Support Span
Support span adalah jarak antara titik-titik penyangga. Semakin panjang span, kondisi pembebanan dan defleksi sistem perlu dievaluasi secara berbeda.
Pengaruh Lebar dan Bentang
Lebar ladder, konstruksi side rail, rung, material, serta span saling berhubungan dalam menentukan karakteristik sistem.
Memilih Support dan Accessories
Bracket, hanger, support, joint plate, clamp, dan fastener harus sesuai dengan konfigurasi cable ladder.
Verifikasi Load Capacity dari Manufacturer
Minta technical data sheet, load table, drawing, dan dokumentasi pengujian yang relevan. Dengan demikian, procurement dapat membandingkan produk berdasarkan data, bukan hanya klaim pemasaran.
Standar dan Quality Control Kabel Ladder Proyek
Standar membantu memberikan dasar yang lebih objektif dalam evaluasi produk.
IEC 61537 untuk Cable Tray dan Cable Ladder
IEC 61537:2023 menetapkan persyaratan dan pengujian untuk cable tray systems dan cable ladder systems. Standar tersebut mencakup aspek seperti mechanical performance, safe working load, corrosion classification, dan pengujian sistem terkait.
NEMA VE 1
Untuk proyek yang menggunakan acuan NEMA, NEMA VE 1 membahas metal cable tray systems beserta persyaratan yang terkait dengan sistem dan fitting.
Factory Quality Control
Procurement dapat meminta informasi mengenai proses quality control, dimensional inspection, material verification, finishing inspection, dan pengujian yang relevan.
Inspection dan Documentation
Dokumen seperti technical drawing, material specification, test report, inspection report, dan certificate yang relevan dapat membantu proses verifikasi sebelum produk digunakan di proyek.

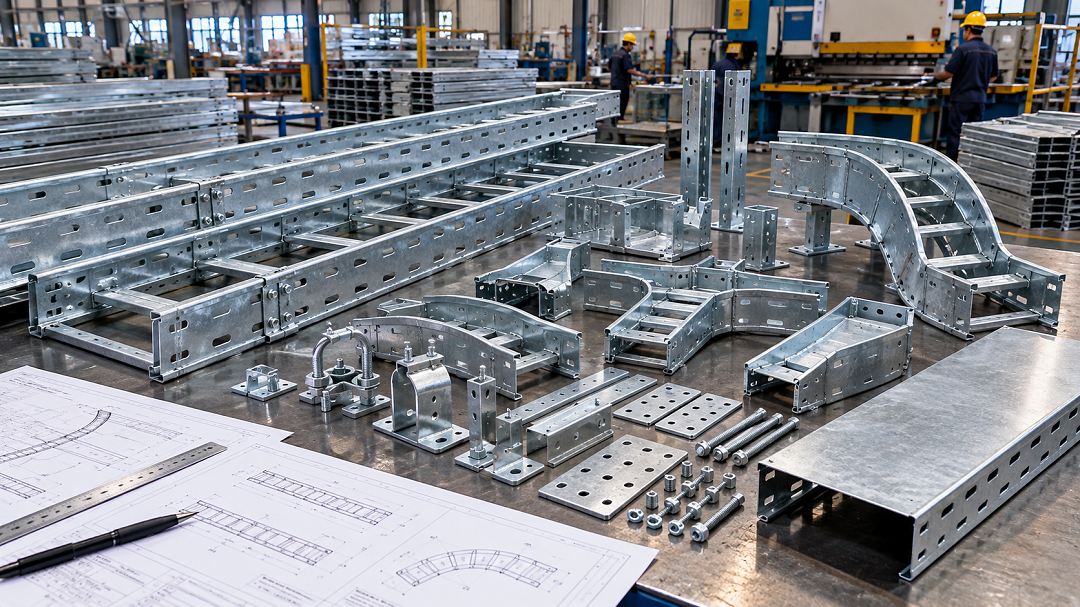

Accessories Kabel Ladder untuk Proyek
Cable ladder sebaiknya dipandang sebagai satu sistem, bukan hanya ladder section.
Joint Plate
Joint plate digunakan untuk menyambungkan section cable ladder agar membentuk jalur yang kontinu.
Bracket dan Support
Support menopang sistem pada struktur bangunan. Jenis dan spacing support harus mengikuti desain dan kebutuhan pembebanan.
Clamp dan Fastener
Fastener digunakan dalam sambungan serta pemasangan accessories. Material dan ukuran harus sesuai dengan sistem.
Elbow, Tee, dan Cross
Fitting tersebut digunakan ketika jalur cable ladder membutuhkan perubahan arah atau percabangan.
Reducer dan Cover
Reducer dapat digunakan untuk perubahan lebar, sedangkan cover dapat dipertimbangkan untuk aplikasi yang membutuhkan perlindungan tambahan terhadap kondisi lingkungan tertentu.
Checklist Procurement Kabel Ladder Proyek
Sebelum meminta quotation, procurement sebaiknya menyiapkan data berikut:
- Jenis dan lokasi proyek
- Jenis kabel
- Estimasi total cable load
- Ukuran kabel
- Lebar cable ladder
- Panjang total kebutuhan
- Support span
- Material
- Ketebalan material
- Finishing
- Accessories
- Technical drawing
- Quantity
- Delivery schedule
- Persyaratan standar
- Dokumen quality control
Data yang lebih lengkap akan membantu supplier memberikan penawaran yang lebih sesuai dengan kebutuhan proyek.
Memilih Supplier Kabel Ladder untuk Proyek Skala Besar
Untuk proyek dengan volume besar, evaluasi supplier tidak hanya berdasarkan harga.
Kemampuan Produksi
Pastikan supplier mampu memenuhi quantity dan jadwal produksi yang dibutuhkan.
Konsistensi Dimensi dan Kualitas
Konsistensi produk penting ketika cable ladder digunakan dalam jumlah besar pada satu proyek.
Custom Size dan Spesifikasi
Beberapa proyek membutuhkan dimensi, material, finishing, atau accessories tertentu. Kemampuan fabrikasi sesuai drawing dapat menjadi pertimbangan.
Kemampuan Memenuhi Volume Proyek
Untuk proyek skala besar, kapasitas produksi dan supply continuity perlu dievaluasi sejak tahap procurement.
Lead Time dan Pengiriman
Pertimbangkan production lead time, packaging, logistics, serta jadwal material delivery ke lokasi proyek.
Dukungan Technical Drawing
Supplier yang mampu menyediakan technical drawing dan data teknis dapat membantu proses review engineering sebelum purchase order.
FAQ
Apa fungsi kabel ladder dalam proyek ?
Kabel ladder berfungsi sebagai sistem penyangga dan routing kabel pada instalasi listrik maupun industri. Ukuran dan konstruksinya harus disesuaikan dengan kebutuhan proyek.
Kapan proyek membutuhkan cable ladder ?
Cable ladder dapat dipertimbangkan ketika proyek memiliki kebutuhan cable support dengan routing tertentu, jumlah kabel besar, atau kebutuhan akses instalasi yang sesuai dengan karakteristik konstruksi ladder.
Apa perbedaan cable ladder dan cable tray ?
Cable ladder menggunakan konstruksi side rail dan rung yang terbuka, sedangkan cable tray umumnya memiliki bidang penopang yang lebih kontinu. Pemilihan bergantung pada kebutuhan instalasi.
Bagaimana menentukan kapasitas kabel ladder ?
Pertimbangkan total cable load, dimensi ladder, material, konstruksi, support span, serta data load capacity atau hasil pengujian yang relevan.
Apakah cable ladder cocok untuk kabel berukuran besar ?
Cable ladder dapat digunakan untuk berbagai aplikasi kabel, termasuk instalasi dengan kabel berukuran besar, selama ukuran, konstruksi, support arrangement, dan kapasitas sistem sesuai dengan desain.
Material apa yang cocok untuk proyek outdoor ?
Material dan finishing harus disesuaikan dengan lingkungan. Untuk kondisi dengan risiko korosi, opsi seperti hot dip galvanized atau material tahan korosi lainnya dapat dipertimbangkan berdasarkan spesifikasi proyek.
Standar apa yang digunakan untuk cable ladder ?
IEC 61537 merupakan salah satu standar internasional yang secara khusus mencakup cable tray systems dan cable ladder systems. Proyek juga dapat memiliki standar atau spesifikasi tambahan sesuai owner dan engineering requirement.
Apa saja data yang perlu diberikan saat meminta quotation ?
Berikan informasi mengenai jenis proyek, ukuran dan jumlah kabel, estimasi beban, dimensi ladder, material, finishing, quantity, accessories, drawing, standar, dan jadwal delivery.
Kesimpulan
Memilih kabel ladder proyek untuk instalasi beban tinggi harus dilakukan berdasarkan parameter teknis yang dapat diverifikasi. Label heavy duty saja tidak cukup untuk menentukan kesesuaian sebuah produk.
Procurement perlu mempertimbangkan cable load, dimensi, material, ketebalan, support span, load capacity, finishing, accessories, standar, quality documentation, serta kemampuan produksi supplier.
Untuk kebutuhan proyek infrastruktur dan industri, CV. Fawwaz Abadi dapat menjadi partner pengadaan cable ladder dengan spesifikasi yang dapat disesuaikan berdasarkan kebutuhan proyek.
Sebelum meminta penawaran, siapkan data seperti jenis kabel, estimasi beban, ukuran ladder, material, finishing, quantity, accessories, dan delivery schedule. Data tersebut membantu proses evaluasi dan menghasilkan penawaran yang lebih sesuai dengan kebutuhan engineering maupun procurement.
Anda dapat menghubungi CV. Fawwaz Abadi untuk mendiskusikan kebutuhan kabel ladder proyek, cable tray, accessories, maupun fabrikasi berdasarkan spesifikasi proyek.
