Dalam sistem manajemen kabel pada bangunan komersial maupun fasilitas industri, kabel tray memiliki peran penting sebagai penyangga dan pelindung jalur kabel. Karena berfungsi menopang beban kabel dalam jangka panjang, kualitas fisik kabel tray harus dipastikan melalui serangkaian pengujian sebelum dipasang di lapangan.
Bagi QA/QC Engineer, Kontraktor Utama, maupun tim pengadaan, memahami metode uji kabel tray menjadi langkah penting untuk memastikan produk memenuhi spesifikasi teknis, memiliki ketahanan yang baik, serta sesuai dengan standar mutu yang dipersyaratkan pada proyek.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Mengapa Metode Uji Kabel Tray Sangat Penting ?
Pengujian kabel tray bertujuan untuk memverifikasi bahwa produk mampu bekerja sesuai fungsi desainnya. Tanpa proses pengujian yang memadai, risiko deformasi, korosi dini, atau kegagalan struktur dapat meningkat, terutama pada instalasi dengan beban kabel yang besar atau lingkungan yang korosif.
Bagi tim QA/QC, hasil pengujian juga menjadi dasar untuk melakukan inspeksi penerimaan material (material acceptance) sebelum produk digunakan dalam proyek. Dokumentasi hasil uji membantu memastikan bahwa setiap unit kabel tray telah memenuhi spesifikasi yang disepakati.
Selain meningkatkan keandalan instalasi, metode pengujian yang tepat juga berkontribusi terhadap umur pakai sistem kabel, efisiensi biaya pemeliharaan, dan keselamatan operasional.

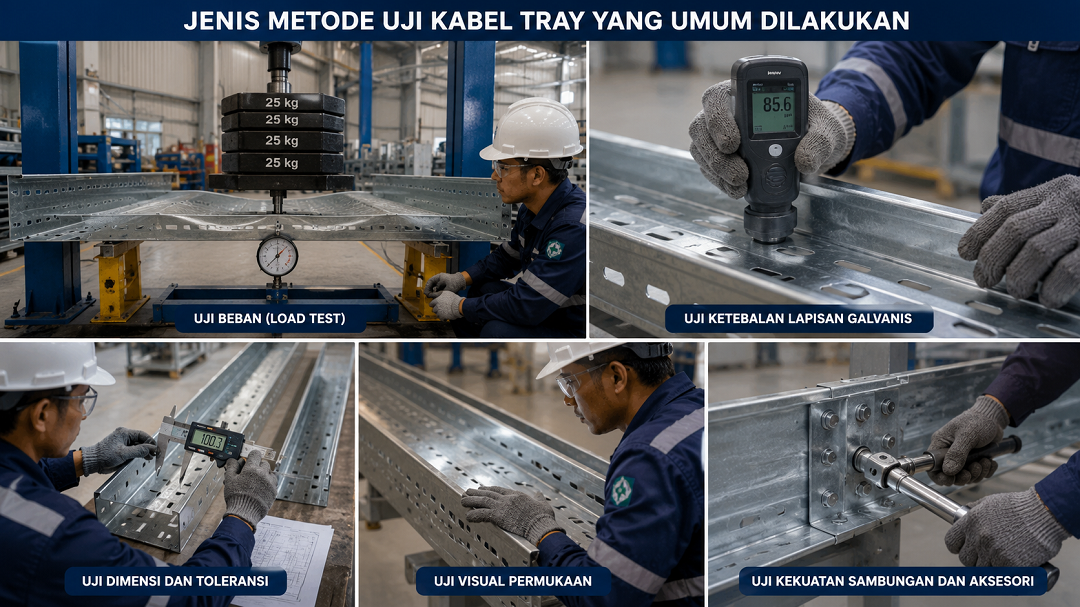

Jenis Metode Uji Kabel Tray yang Umum Dilakukan
Beberapa metode pengujian fisik yang umum diterapkan pada kabel tray meliputi:
Uji beban (Load Test)
Load test dilakukan untuk mengetahui kemampuan kabel tray dalam menopang beban sesuai kapasitas desain. Pengujian ini biasanya mensimulasikan kondisi operasional dengan memberikan beban tertentu pada bentang kabel tray, kemudian mengukur lendutan (deflection) maupun perubahan bentuk yang terjadi.
Hasil uji membantu memastikan bahwa kabel tray tetap stabil saat digunakan untuk mendukung instalasi kabel daya, kabel kontrol, maupun kabel instrumentasi.
Uji ketebalan lapisan galvanis
Untuk kabel tray berbahan baja galvanis, ketebalan lapisan pelindung menjadi faktor penting dalam ketahanan terhadap korosi.
Pengukuran biasanya dilakukan menggunakan coating thickness gauge untuk memastikan lapisan galvanis memenuhi spesifikasi proyek atau standar yang digunakan. Ketebalan lapisan yang sesuai membantu memperpanjang umur pakai produk, terutama pada area luar ruangan atau lingkungan dengan tingkat kelembapan tinggi.
Uji dimensi dan toleransi
Inspeksi dimensi dilakukan untuk memastikan ukuran panjang, lebar, tinggi, serta ketebalan material sesuai dengan gambar teknik dan spesifikasi pemesanan.
Pemeriksaan ini penting agar setiap komponen dapat dipasang dengan presisi bersama aksesori seperti elbow, tee, reducer, maupun bracket.
Uji visual permukaan
Pemeriksaan visual bertujuan mengidentifikasi cacat produksi seperti retak, deformasi, goresan berlebihan, cacat pelapisan, atau ketidaksempurnaan hasil fabrikasi yang dapat memengaruhi performa produk.
Uji kekuatan sambungan dan aksesori
Selain badan utama kabel tray, sambungan baut, splice plate, hanger, dan aksesori lainnya juga perlu diperiksa untuk memastikan sistem mampu bekerja sebagai satu kesatuan saat menopang beban instalasi.
Standar yang Digunakan dalam Pengujian Kabel Tray
Metode pengujian umumnya mengacu pada standar teknis yang diakui secara internasional maupun persyaratan proyek.
Beberapa standar yang sering dijadikan acuan meliputi:
- ASTM untuk metode pengujian material logam dan pelapisan.
- IEC sebagai referensi sistem instalasi dan manajemen kabel.
- ISO, termasuk standar yang berkaitan dengan proses galvanisasi dan sistem manajemen mutu.
- SNI, apabila proyek mensyaratkan kepatuhan terhadap standar nasional Indonesia.
- Standar internal pabrikan, yang dikembangkan berdasarkan proses quality control dan kebutuhan aplikasi tertentu.
Pemilihan standar bergantung pada spesifikasi proyek, sektor industri, serta kebutuhan pengguna akhir.
Tahapan Pelaksanaan Metode Uji Kabel Tray
Proses pengujian biasanya dilakukan secara sistematis agar hasilnya dapat dipertanggungjawabkan.
Persiapan sampel
Produk yang akan diuji dipilih berdasarkan prosedur inspeksi yang berlaku. Kondisi fisik sampel diperiksa sebelum pengujian dimulai.
Proses pengujian
Setiap metode dilakukan menggunakan peralatan yang sesuai, seperti alat ukur dimensi, coating thickness gauge, atau perangkat load test.
Pencatatan hasil
Seluruh hasil pengukuran didokumentasikan dalam formulir inspeksi, termasuk nilai pengujian, kondisi produk, dan temuan yang diperoleh.
Evaluasi dan verifikasi
Hasil pengujian dibandingkan dengan spesifikasi teknis untuk menentukan apakah produk memenuhi persyaratan mutu.
Dokumentasi QA/QC
Laporan akhir menjadi bagian dari dokumen quality assurance yang dapat digunakan sebagai referensi saat proses audit, serah terima proyek, maupun inspeksi lanjutan.
Cara Memastikan Kabel Tray Telah Lolos Pengujian
Sebelum menerima produk, kontraktor maupun tim QA/QC sebaiknya melakukan beberapa langkah verifikasi, antara lain:
- Memeriksa sertifikat atau laporan hasil pengujian dari produsen.
- Memastikan spesifikasi material sesuai dengan dokumen proyek.
- Meninjau hasil inspeksi dimensi dan kualitas pelapisan.
- Memastikan proses quality control terdokumentasi dengan baik.
- Bila diperlukan, melakukan Factory Acceptance Test (FAT) sebelum produk dikirim ke lokasi proyek.
Pendekatan ini membantu mengurangi risiko penggunaan material yang tidak memenuhi standar.
Tips Memilih Produsen Kabel Tray Berkualitas
Selain mempertimbangkan harga, pemilihan produsen sebaiknya juga didasarkan pada kemampuan menjaga kualitas produk secara konsisten.
Beberapa indikator yang dapat diperhatikan meliputi:
- Memiliki sistem quality control yang terdokumentasi.
- Menyediakan laporan inspeksi dan hasil pengujian.
- Menggunakan material sesuai spesifikasi teknis.
- Memiliki pengalaman memasok kebutuhan proyek industri, gedung komersial, maupun infrastruktur.
- Mampu menyediakan produk standar maupun fabrikasi sesuai kebutuhan proyek.
Memilih produsen dengan proses pengendalian mutu yang baik dapat membantu memastikan kabel tray memiliki performa yang andal selama masa operasional.
FAQ
Apa tujuan metode uji kabel tray ?
Untuk memastikan kabel tray memenuhi spesifikasi teknis, memiliki kekuatan yang memadai, serta aman digunakan dalam sistem instalasi kabel.
Apakah semua kabel tray harus menjalani load test ?
Kebutuhan load test bergantung pada spesifikasi proyek, standar yang digunakan, serta persyaratan dari pemilik proyek atau konsultan.
Bagaimana cara mengukur ketebalan galvanis ?
Pengukuran umumnya menggunakan coating thickness gauge yang dirancang untuk mengukur ketebalan lapisan pelindung pada permukaan logam.
Standar apa yang umum digunakan dalam pengujian ?
Beberapa acuan yang sering digunakan meliputi ASTM, IEC, ISO, SNI (jika dipersyaratkan), serta standar quality control dari produsen.
Mengapa dokumentasi QA/QC penting ?
Dokumentasi menjadi bukti bahwa produk telah melalui proses inspeksi dan pengujian sehingga memudahkan proses audit, verifikasi, maupun penerimaan material.
Kesimpulan
Metode uji kabel tray merupakan bagian penting dari proses quality assurance yang membantu memastikan produk memiliki kekuatan, ketahanan, dan kualitas sesuai spesifikasi. Pengujian seperti load test, pemeriksaan ketebalan lapisan galvanis, inspeksi dimensi, hingga verifikasi aksesori memberikan keyakinan bahwa sistem penyangga kabel dapat bekerja secara aman dan andal dalam jangka panjang.
