Dalam dunia instalasi listrik dan jaringan modern, sistem manajemen kabel memegang peranan yang sangat krusial. Tidak hanya berfungsi sebagai jalur distribusi daya dan data, sistem ini juga menentukan aspek keselamatan, efisiensi operasional, serta kemudahan pemeliharaan jangka panjang. Seiring berkembangnya kebutuhan industri, gedung komersial, hingga infrastruktur publik, kompleksitas jalur kabel pun semakin meningkat.
Salah satu tantangan terbesar dalam instalasi cable management adalah perbedaan ukuran jalur distribusi. Pada kondisi tertentu, kapasitas kabel yang dibutuhkan di satu area lebih besar dibanding area lain. Hal ini menuntut adanya transisi ukuran tray yang presisi agar distribusi tetap optimal tanpa mengorbankan keamanan.
Tanpa komponen transisi yang tepat, instalasi berisiko mengalami penumpukan kabel, tekanan berlebih, hingga kerusakan isolasi. Selain itu, instalasi yang dipaksakan tanpa aksesoris standar juga menyulitkan perawatan serta menurunkan estetika sistem.
Di sinilah peran Reducer Tray menjadi sangat vital. Komponen ini dirancang khusus untuk menghubungkan dua cable tray dengan lebar berbeda secara presisi, sehingga aliran distribusi kabel tetap aman, rapi, dan efisien. Penggunaan produk berkualitas tinggi akan membantu optimalisasi performa sistem cable tray secara keseluruhan.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Mengenal Reducer Tray
Definisi dan Fungsi Dasar

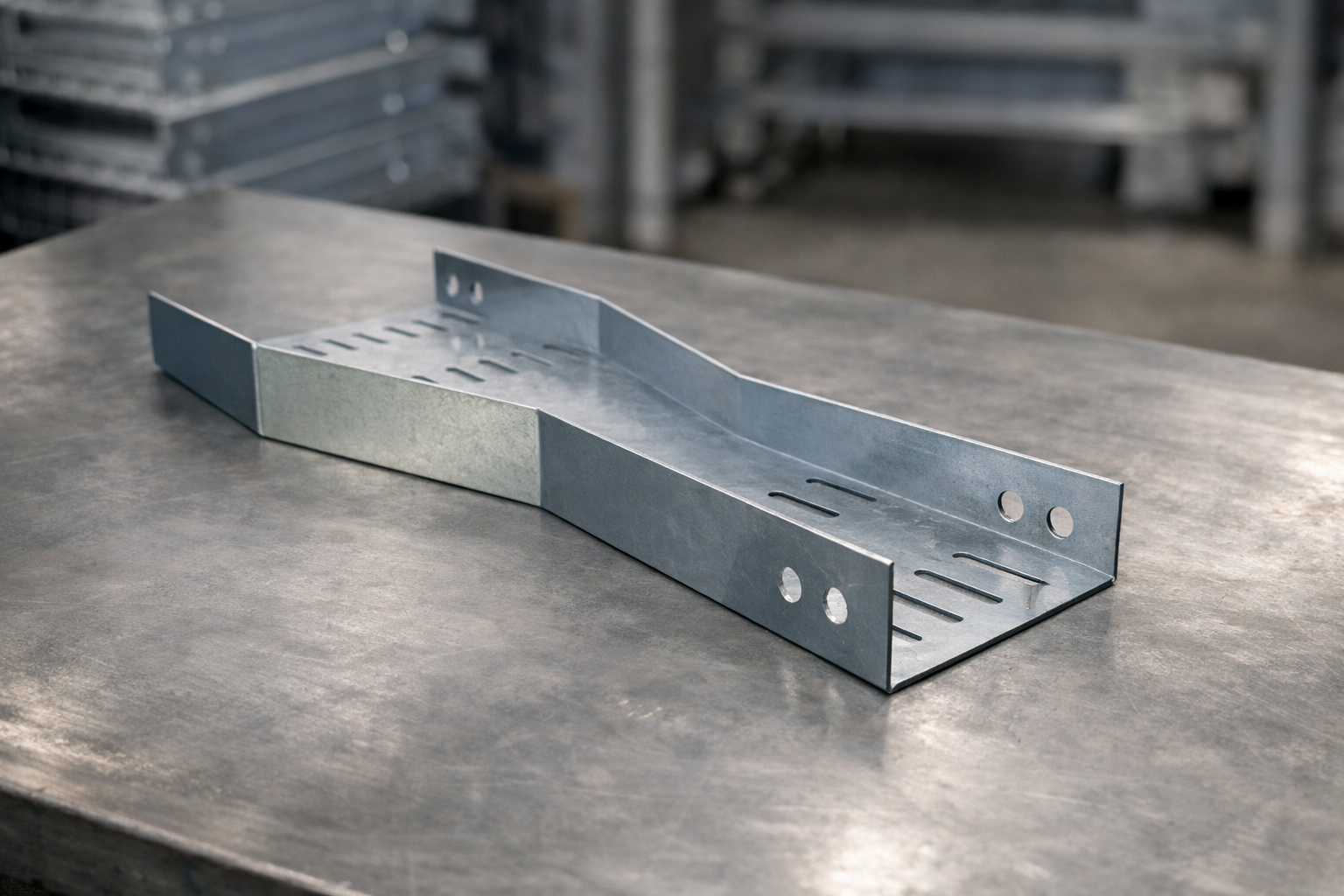

Reducer Tray adalah aksesoris cable tray yang berfungsi sebagai penghubung antara dua tray dengan ukuran lebar berbeda. Komponen ini memungkinkan terjadinya reduksi atau penyempitan jalur kabel tanpa mengganggu struktur maupun kapasitas distribusi.
Dalam sistem instalasi, Reducer Tray biasanya ditempatkan pada:
- Area transisi kapasitas kabel
- Percabangan menuju panel lebih kecil
- Jalur distribusi bertingkat
- Integrasi antar zona instalasi
Fungsi utamanya mencakup:
- Menjaga kontinuitas jalur kabel
- Mengoptimalkan distribusi beban
- Menghindari penumpukan kabel
- Memastikan instalasi tetap presisi
Karakteristik Desain
Secara desain, Reducer Tray dibuat dengan tingkat presisi tinggi agar sambungan antar tray tetap sejajar. Transisi ukuran dirancang bertahap mengikuti standar radius kabel, sehingga tidak menimbulkan tekanan atau tekukan ekstrem.
Karakteristik desain meliputi:
- Reduksi simetris maupun asimetris
- Tekukan halus sesuai standar kabel
- Lubang perforasi ventilasi
- Kompatibel dengan ladder maupun perforated tray
Desain ini memastikan keamanan kabel tetap terjaga saat melewati area reduksi.
Fungsi Utama dalam Sistem Cable Tray
Transisi Ukuran Jalur Kabel
Fungsi paling mendasar Reducer Tray adalah sebagai media transisi antara tray besar ke tray lebih kecil atau sebaliknya. Dalam instalasi industri, kondisi ini sangat umum terjadi karena kebutuhan daya tiap area berbeda.
Dengan Reducer Tray, proses reduksi menjadi:
- Lebih aman
- Lebih rapi
- Lebih presisi
- Sesuai standar instalasi
Tanpa komponen ini, kontraktor sering melakukan modifikasi manual yang berisiko merusak struktur tray.
Optimalisasi Kapasitas Distribusi
Distribusi kabel harus menyesuaikan kapasitas beban tiap jalur. Reducer Tray membantu mengarahkan kabel dari jalur utama berkapasitas besar menuju jalur sekunder dengan kapasitas lebih kecil secara terstruktur.
Hal ini berdampak pada:
- Efisiensi penggunaan ruang tray
- Distribusi beban lebih merata
- Pengurangan risiko overload
Menjaga Keamanan Kabel
Keamanan kabel menjadi prioritas utama dalam setiap instalasi. Transisi ukuran tanpa aksesoris standar dapat menyebabkan kabel terjepit atau tertekuk tajam.
Reducer Tray berkualitas mampu:
- Menjaga radius tekukan kabel
- Mengurangi gesekan antar kabel
- Mencegah kerusakan isolasi
- Menghindari overheating
Dengan demikian, umur pakai kabel dan sistem distribusi dapat meningkat signifikan.
Manfaat Penggunaan Reducer Tray Berkualitas
Instalasi Lebih Presisi
Produk yang diproduksi dengan fabrikasi presisi tinggi akan memudahkan proses pemasangan. Sambungan antar tray menjadi lebih rapat dan stabil tanpa perlu modifikasi tambahan.
Keuntungannya:
- Hemat waktu instalasi
- Minim kesalahan pemasangan
- Hasil lebih profesional
Efisiensi Biaya Proyek
Walau terlihat sebagai komponen kecil, penggunaan Reducer Tray yang tepat justru menekan biaya proyek secara keseluruhan.
Efisiensi diperoleh dari:
- Pengurangan waste material
- Minim rework instalasi
- Waktu kerja lebih singkat
Fleksibilitas Perencanaan Sistem
Perencanaan jalur kabel sering mengalami perubahan mengikuti perkembangan fasilitas. Reducer Tray memberikan fleksibilitas tinggi dalam penyesuaian jalur tanpa perlu mengganti sistem utama.
Jenis-Jenis Reducer Tray
Center Reducer
Merupakan tipe reduksi simetris di bagian tengah. Biasanya digunakan pada jalur lurus dengan penyempitan bertahap.
Left Reducer
Reduksi terjadi di sisi kiri tray. Digunakan ketika jalur kabel bergeser mengikuti layout bangunan.
Right Reducer
Kebalikan dari left reducer, reduksi berada di sisi kanan untuk menyesuaikan arah distribusi.
Custom Reducer
Untuk kebutuhan khusus, reducer dapat difabrikasi sesuai dimensi proyek. Custom design banyak digunakan pada instalasi industri kompleks.
Material dan Finishing Reducer Tray
Pemilihan material menentukan ketahanan terhadap lingkungan.
Galvanized Steel
Material ekonomis dengan ketahanan korosi standar. Cocok untuk instalasi indoor seperti gedung perkantoran dan pusat perbelanjaan.
Hot Dip Galvanized
Memiliki lapisan galvanis lebih tebal melalui proses pencelupan panas. Sangat ideal untuk outdoor dan lingkungan lembap.
Stainless Steel
Digunakan pada industri dengan tuntutan higienitas dan ketahanan korosi tinggi seperti farmasi dan makanan.
Powder Coating
Memberikan perlindungan tambahan sekaligus tampilan estetis. Warna dapat disesuaikan kebutuhan proyek.
Standar Ukuran dan Spesifikasi Teknis
Reducer Tray diproduksi mengikuti standar dimensi cable tray agar kompatibel.
Beberapa parameter teknis meliputi:
- Lebar inlet & outlet (misal 400 mm ke 200 mm)
- Tinggi side rail
- Ketebalan material 1.2–2.5 mm
- Kapasitas beban kabel
- Sistem sambungan baut atau clamp
Standar fabrikasi mengacu pada praktik manufaktur industri untuk memastikan kekuatan dan presisi.
Aplikasi di Berbagai Industri
Gedung Komersial
Digunakan untuk distribusi listrik dan data dari panel utama ke sub panel di tiap lantai.
Industri Manufaktur
Mendukung jalur kabel mesin produksi, panel kontrol, dan sistem otomasi.
Data Center
Memfasilitasi transisi jalur kabel server berkapasitas besar ke rak distribusi lebih kecil.
Rumah Sakit
Digunakan pada sistem kelistrikan medis dan jaringan komunikasi internal.
Infrastruktur dan Utilitas
Seperti bandara, pelabuhan, dan pembangkit listrik yang memiliki jaringan kabel kompleks.
Integrasi dengan Aksesoris Cable Tray Lain
Reducer Tray bekerja bersama berbagai aksesoris lain untuk membentuk sistem routing lengkap, seperti:
- Elbow tray untuk belokan
- Tee tray untuk percabangan tiga arah
- Cross tray untuk persilangan
- Vertical bend untuk perubahan elevasi
Perencanaan integrasi yang matang akan menghasilkan jalur kabel yang efisien, aman, dan mudah dirawat.
Proses Instalasi Reducer Tray
Perencanaan Jalur
Meliputi survey lokasi, perhitungan kapasitas kabel, dan desain routing.
Penyesuaian Ukuran
Pastikan dimensi reducer sesuai dengan tray yang akan dihubungkan.
Teknik Penyambungan
Gunakan bolt, clamp, dan connector standar agar sambungan kokoh.
Support System
Tambahkan hanger atau bracket pada titik reduksi untuk menjaga kestabilan.
Finishing dan Quality Check
Lakukan inspeksi alignment, kekuatan sambungan, serta kerapian jalur kabel.
Kesalahan Umum yang Harus Dihindari
Beberapa kesalahan instalasi yang sering terjadi antara lain:
- Salah memilih tipe reduksi
- Perbedaan tinggi tray tidak diperhitungkan
- Beban kabel melebihi kapasitas
- Support tidak memadai
- Finishing tidak sesuai lingkungan
Kesalahan ini dapat menurunkan performa bahkan membahayakan sistem.
Tips Memilih Reducer Tray Berkualitas Tinggi
Agar sistem optimal, perhatikan hal berikut:
- Material bersertifikasi
- Presisi fabrikasi tinggi
- Ketahanan beban teruji
- Kompatibilitas dengan tray utama
- Dukungan custom design
Produk berkualitas akan memberikan keamanan dan efisiensi jangka panjang.
Peran Produsen Spesialis Cable Tray
Memilih produsen terpercaya menjadi faktor penting dalam keberhasilan instalasi cable management. Produsen spesialis tidak hanya menyediakan produk standar, tetapi juga solusi engineering yang menyesuaikan kebutuhan proyek.
Salah satu perusahaan yang fokus pada fabrikasi cable tray dan aksesorisnya adalah CV. Fawwaz Abadi melalui situs resminya spesialiscabletray.com. Perusahaan ini menyediakan berbagai kebutuhan sistem cable management, termasuk Reducer Tray dengan spesifikasi custom.
Keunggulan yang ditawarkan meliputi:
- Fabrikasi presisi tinggi
- Pilihan material lengkap
- Dukungan desain teknis
- Lead time produksi kompetitif
- Pengiriman ke seluruh Indonesia
Dengan pengalaman di bidangnya, produsen spesialis mampu memastikan setiap komponen terintegrasi sempurna dalam sistem instalasi.
Kesimpulan
Reducer Tray merupakan komponen penting dalam optimalisasi sistem cable tray, khususnya pada area transisi ukuran jalur distribusi. Fungsinya tidak hanya menghubungkan tray berbeda lebar, tetapi juga menjaga keamanan kabel, efisiensi distribusi, serta kerapian instalasi.
Penggunaan Reducer Tray berkualitas tinggi membantu meningkatkan presisi pemasangan, menekan biaya proyek, serta memperpanjang umur pakai sistem. Didukung material dan finishing yang sesuai lingkungan, komponen ini dapat diaplikasikan di berbagai sektor industri.
Memilih produk dari produsen terpercaya menjadi langkah strategis untuk memastikan instalasi berjalan aman, efisien, dan profesional dalam jangka panjang.
