Dalam sistem manajemen kabel industri, perhatian sering kali tertuju pada komponen utama seperti cable tray, cable ladder, support bracket, atau material tray seperti galvanis dan stainless steel. Namun, ada satu komponen kecil yang sering dianggap sepele padahal memiliki peran sangat penting dalam menjaga stabilitas instalasi kabel, yaitu splice plate kabel tray.
Bagi kontraktor, engineer, procurement, konsultan MEP, maupun owner industri, memahami fungsi splice plate sangat penting untuk memastikan sistem tray mampu bekerja secara aman dalam jangka panjang. Komponen ini menjadi titik penghubung antar section tray dan berpengaruh langsung terhadap kekuatan mekanis jalur kabel.
Tanpa sambungan yang baik, tray industri berisiko mengalami pergeseran, defleksi, bahkan deformasi akibat beban kabel yang besar. Dampaknya bukan hanya pada struktur tray, tetapi juga pada keamanan instalasi kabel secara keseluruhan.
Artikel ini akan membahas secara lengkap mengenai apa itu splice plate kabel tray, fungsi, material, jenis, cara kerja, hingga faktor penting dalam memilih splice plate berkualitas untuk proyek industri.
DAPATKAN HARGA DAN PRODUK TERBAIK DISINI
Penyedia berbagai jenis Kabel Tray & Ladder
0813-3353-5838
Galeri Kami
Daftar Isi
Apa Itu Splice Plate Kabel Tray ?

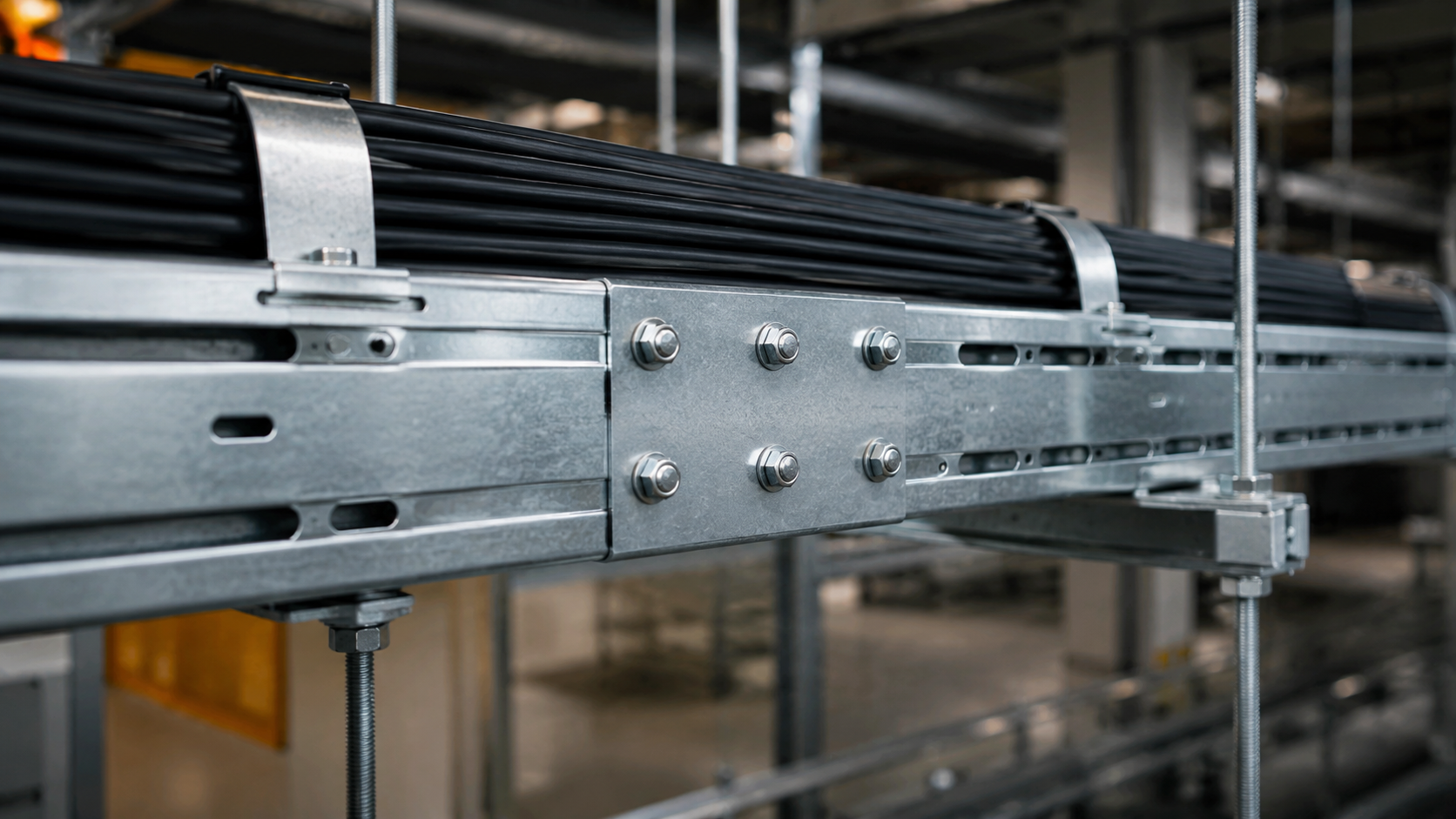

Splice plate kabel tray adalah komponen aksesoris berbentuk plat logam yang digunakan untuk menyambungkan dua section cable tray atau cable ladder agar menjadi satu jalur kabel yang kokoh dan stabil.
Definisi singkatnya:
Splice plate adalah connector mekanis yang memperkuat sambungan antar tray sehingga beban kabel dapat terdistribusi secara merata.
Secara fisik, splice plate biasanya dipasang di sisi tray menggunakan baut dan mur. Ketika dua tray disambungkan, splice plate bekerja sebagai pengunci sekaligus penopang.
Komponen ini banyak digunakan pada berbagai sistem:
- Cable Tray tipe solid bottom
- Perforated Tray
- Cable Ladder
- Wire mesh tray
- Heavy duty tray industri
Walaupun bentuknya sederhana, splice plate merupakan salah satu titik kritis dalam keseluruhan sistem cable management.
Mengapa Splice Plate Kabel Tray Sangat Penting?
Banyak orang fokus pada spesifikasi tray seperti ketebalan material atau load capacity, tetapi melupakan kualitas sambungan.
Padahal dalam praktik lapangan, sambungan sering menjadi area paling rentan.
Menjaga Sambungan Tetap Kokoh
Saat tray disusun memanjang, hampir mustahil menggunakan satu tray tanpa sambungan.
Artinya, setiap pertemuan antar tray membutuhkan konektor yang kuat.
Splice plate memastikan tray:
- Tidak mudah bergeser
- Tidak longgar
- Tidak mengalami twisting
Ini sangat penting terutama pada tray dengan bentang panjang.
Meningkatkan Stabilitas Jalur Kabel
Ketika kabel mulai terpasang, beban pada tray meningkat signifikan.
Beban tersebut berasal dari:
- Power cable
- Control cable
- Fiber optic
- Instrument cable
Splice plate membantu menjaga kestabilan tray saat menahan load tersebut.
Mengurangi Risiko Defleksi
Defleksi adalah penurunan posisi tray akibat beban.
Jika sambungan lemah, defleksi akan lebih besar.
Akibatnya:
- Tray melengkung
- Jalur kabel turun
- Support bracket menerima beban berlebih
Dalam jangka panjang, hal ini dapat merusak struktur.
Menambah Safety Instalasi Kabel
Instalasi kabel yang aman membutuhkan integritas mekanis.
Splice plate membantu menjaga:
- Alignment tray
- Load distribution
- Mechanical strength
Semua faktor ini berkontribusi pada safety.
Fungsi Utama Splice Plate Kabel Tray
Splice plate bukan sekadar plat sambungan biasa. Ada beberapa fungsi teknis yang sangat penting.
Menyambungkan Dua Section Tray
Fungsi paling dasar tentu sebagai connector.
Tanpa splice plate, dua tray tidak akan tersambung secara rigid.
Pada proyek besar, tray dapat membentang puluhan meter.
Setiap section harus terkoneksi sempurna.
Menahan Beban Kabel
Saat jalur kabel terisi penuh, sambungan menerima gaya tekan dan tarik.
Splice plate mendistribusikan gaya tersebut ke seluruh struktur tray.
Semakin besar load capacity, semakin tinggi tuntutan terhadap kualitas splice plate.
Checklist untuk beban tinggi:
- Material tebal
- Baut grade bagus
- Hole presisi
- Finishing tahan korosi
Menjaga Alignment Jalur Kabel
Tray yang tidak presisi dapat menyebabkan:
- Kabel terjepit
- Kabel tertekuk
- Radius bending terganggu
Splice plate membantu menjaga alignment.
Mengurangi Getaran dan Pergeseran
Di area industri tertentu, getaran mesin cukup tinggi.
Contoh:
- Factory floor
- Mining site
- Manufacturing line
- Power plant
Splice plate yang baik membantu meredam pergeseran akibat vibrasi.
Material Splice Plate Kabel Tray
Pemilihan material sangat menentukan durability.
Material splice plate biasanya mengikuti material tray.
Galvanized Steel
Galvanized Steel adalah material paling umum.
Keunggulan:
- Harga ekonomis
- Cukup tahan korosi
- Mudah diproduksi
Cocok untuk area indoor.
Hot Dip Galvanized
Hot Dip Galvanizing menawarkan perlindungan lebih tinggi.
Keunggulan:
- Lapisan zinc tebal
- Tahan outdoor
- Tahan kelembapan tinggi
Sangat cocok untuk:
- Outdoor plant
- Marine environment
- Heavy industry
Stainless Steel
Stainless Steel 316 digunakan untuk lingkungan agresif.
Misalnya:
- Chemical plant
- Food industry
- Pharmaceutical plant
Keunggulan utamanya adalah corrosion resistance.
Aluminium
Aluminium menawarkan bobot ringan.
Kelebihan:
- Ringan
- Tahan korosi
- Mudah handling
Cocok untuk aplikasi tertentu dengan kebutuhan weight reduction.
Cara Kerja Splice Plate pada Cable Tray
Secara prinsip, splice plate bekerja dengan menyatukan dua tray menggunakan fastening system.
Flow instalasinya biasanya seperti ini.
1. Dua Tray Disejajarkan
Dua section tray ditempatkan pada posisi alignment.
Engineer memastikan:
- Elevasi sama
- Posisi lurus
- Jarak sambungan presisi
Alignment buruk bisa menyebabkan stress point.
2. Splice Plate Dipasang
Splice plate diletakkan pada sisi tray.
Umumnya:
- 2 sisi kiri kanan
atau - 4 titik sambungan
Tergantung desain tray.
3. Baut Dikencangkan
Baut dan mur dipasang untuk locking.
Torsi pengencangan harus sesuai standar.
Terlalu longgar berbahaya.
Terlalu kencang bisa merusak material.
4. Beban Didistribusikan
Setelah kabel dipasang, splice plate membantu menyebarkan beban ke tray section.
Inilah alasan splice plate berpengaruh pada durability.
Jenis-Jenis Splice Plate Kabel Tray
Tidak semua splice plate memiliki bentuk sama.
Pemilihan tipe harus menyesuaikan kebutuhan proyek.
Straight Splice Plate
Jenis paling umum.
Digunakan untuk sambungan lurus.
Cocok untuk:
- Tray horizontal
- Jalur linear
- Instalasi standar
Paling sering digunakan pada proyek gedung dan pabrik.
Angle Splice Plate
Digunakan pada tray dengan sudut tertentu.
Aplikasi:
- 45 derajat
- 90 derajat
- Vertical riser
Memudahkan transisi jalur kabel.
Heavy Duty Splice Plate
Dirancang untuk tray dengan beban tinggi.
Biasanya memiliki:
- Material lebih tebal
- Reinforcement tambahan
- Baut lebih besar
Sangat cocok untuk heavy industry.
Reinforced Splice Plate
Tipe ini dirancang untuk kondisi ekstrem.
Digunakan pada area dengan:
- Vibrasi tinggi
- Beban tinggi
- Bentang besar
Risiko Jika Tidak Menggunakan Splice Plate Berkualitas
Banyak masalah lapangan muncul dari komponen kecil.
Berikut risiko nyata yang sering terjadi.
Sambungan Longgar
Baut bisa cepat kendor jika plate terlalu tipis.
Dampaknya:
- Tray goyang
- Alignment bergeser
Tray Melengkung
Beban kabel berat menyebabkan sagging.
Ini umum terjadi pada instalasi panjang.
Baut Cepat Aus
Hole yang tidak presisi mempercepat wear.
Tray Turun atau Defleksi
Defleksi berlebih menandakan struktur tidak optimal.
Kabel Berisiko Rusak
Jika tray berubah bentuk, kabel dapat:
- Terjepit
- Tertekan
- Tertekuk
Ini sangat berbahaya.
Faktor Penting Saat Memilih Splice Plate Kabel Tray
Tidak semua splice plate cocok untuk semua proyek.
Berikut hal yang wajib diperhatikan.
Ketebalan Material
Semakin besar load, semakin tebal material yang dibutuhkan.
Jangan hanya memilih berdasarkan harga.
Ukuran Cable Tray
Pastikan ukuran splice plate kompatibel.
Parameter umum:
- Width
- Height
- Side rail thickness
Load Capacity
Hitung total beban kabel.
Pertimbangkan:
- Existing load
- Future expansion
- Safety factor
Engineer biasanya memasukkan margin tambahan.
Environment Instalasi
Lokasi pemasangan sangat memengaruhi material.
Checklist:
Indoor?
Outdoor?
Coastal area?
Chemical exposure?
Semua faktor ini penting.
Pengaplikasian Splice Plate Kabel Tray di Industri
Splice plate digunakan hampir di semua sektor.
Pabrik Industri
Pabrik membutuhkan jalur kabel besar untuk:
- Motor
- Control panel
- Instrumentasi
- Utility
Sambungan tray wajib kuat.
Gedung Perkantoran
Office building modern memiliki banyak instalasi kabel.
Contoh:
- Data cable
- Electrical cable
- Security system
Data Center
Data center sangat sensitif.
Tray harus stabil untuk menjaga reliability.
Power Plant
Power plant memiliki:
- Kabel besar
- Vibrasi tinggi
- Lingkungan berat
Kualitas splice plate sangat krusial.
Infrastruktur Komersial
Seperti:
- Mall
- Airport
- Hospital
- Convention center
Semua membutuhkan cable management yang rapi.
Cara Memilih Supplier Splice Plate Kabel Tray yang Tepat
Supplier yang tepat menentukan kualitas proyek.
Pengalaman Produksi
Pilih manufaktur yang memahami cable tray system.
Bukan sekadar fabrikator biasa.
Custom Manufacturing
Setiap proyek punya kebutuhan berbeda.
Supplier ideal harus mampu menyediakan:
- Custom dimension
- Custom thickness
- Custom finishing
Kualitas Finishing
Finishing memengaruhi durability.
Beberapa opsi:
- Galvanis
- Hot dip galvanize
- Powder coating
Powder Coating juga populer untuk aplikasi tertentu.
Konsultasi Teknis
Supplier berkualitas tidak hanya menjual produk.
Mereka juga membantu memberikan solusi teknis.
Mengapa Kualitas Aksesoris Cable Tray Tidak Boleh Diremehkan?
Banyak proyek menghabiskan budget besar untuk tray utama tetapi menekan biaya aksesoris.
Padahal aksesoris seperti:
- Splice plate
- Clamp
- Joint
- Support bracket
- Hanger
Justru menentukan performa sistem secara keseluruhan.
Dalam pengalaman proyek industri, kegagalan sering muncul dari detail kecil yang diabaikan.
Karena itu, memilih komponen berkualitas adalah investasi jangka panjang.
Kesimpulan
Splice plate kabel tray mungkin terlihat seperti komponen kecil, tetapi perannya sangat besar dalam memastikan sistem jalur kabel tetap kokoh, presisi, dan aman. Komponen ini membantu menyambungkan tray, mendistribusikan beban, menjaga alignment, serta mengurangi risiko defleksi pada instalasi kabel industri.
Bagi kontraktor, engineer, procurement, dan konsultan MEP, pemilihan splice plate yang tepat harus mempertimbangkan material, load capacity, lingkungan instalasi, dan kualitas manufaktur.
Jika Anda membutuhkan splice plate kabel tray, aksesoris cable tray, maupun sistem tray industri berkualitas tinggi, CV. Fawwaz Abadi siap menjadi partner terpercaya untuk kebutuhan proyek Anda dengan produk custom, material berkualitas, dan dukungan teknis profesional.
